Conceptos de procesamiento paralelo

Procesos paralelos

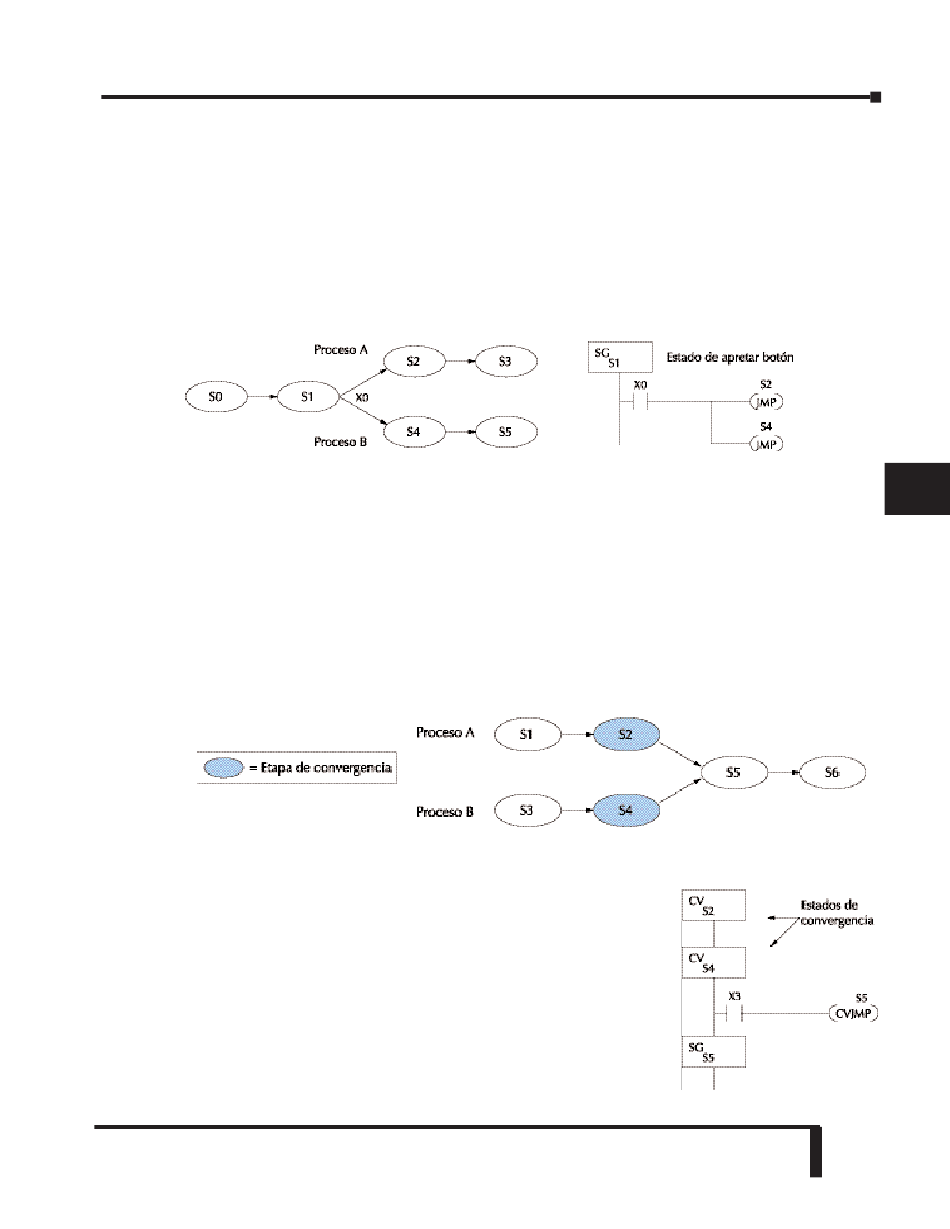

Previamente en este capítulo discutimos cómo un estado puede hacer una transición de un estado
a otro, llamado una transición exclusiva. En otros casos, podemos necesitar bifurcar
simultáneamente a dos o más procesos paralelos, como mostrado abajo. Es aceptable usar todas las
instrucciones JMP como mostrado o podríamos usar una instrucción JMP y una instrucción SET
de etapa (por lo menos una debe ser un JMP, para dejar S1). Recuerde que todas instrucciones en
una etapa se ejecutan, aún cuando se hagan transiciones (el JMP no es un GOTO).
Note que si queremos que las etapas S2 y S4 se activen exactamente en el mismo barrido,
ambos debe estar localizados abajo o encima de la etapa S1 en el programa ladder. ¡En general,
bifurcar estados paralelos es fácil

Procesos de convergencia

Ahora consideraremos el caso opuesto de bifurcar en paralelo, que es el proceso de convergencia.
Esto significa simplemente que paramos de hacer múltiples etapas y seguimos haciendo uno a
la vez. En la figura de abajo, el proceso A y el B convergen cuándo etapas S2 y S4 hacen una
transición a S5 en algún momento. En este caso, S2 y S4 son las etapas de Convergencia.

Etapas de convergencia (CV)

Aunque el principio de convergencia es suficientemente sencillo, trae una nueva complicación.
Cuando el procesamiento paralelo se completa, los múltiples procesos casi nunca terminan al
mismo tiempo. ¿En otras palabras, cómo podemos saber si una de las etapas S2 o S4 terminará
por último? Esto es un punto importante, porque hay que decidir cómo a se hace la transición
para la etapa S5.
La solución es coordinar la condición de la transición fuera de las
etapas de convergencia Convergencia de etapas. Logramos esto con
un tipo de etapa diseñado para este propósito: la etapa de
Convergencia (tipo CV). En el ejemplo a la derecha, se requieren las
etapas de convergencia S2 y S4 para agruparse juntas como
mostrado. ¡NO se permite ninguna lógica entre etapas CV! La
condición de transición (X3 en este caso) debe estar localizada
dentro de la última etapa de convergencia. La condición de la
transición sólo tiene flujo de corriente cuando todas las etapas de
convergencia en el grupo están activas.
