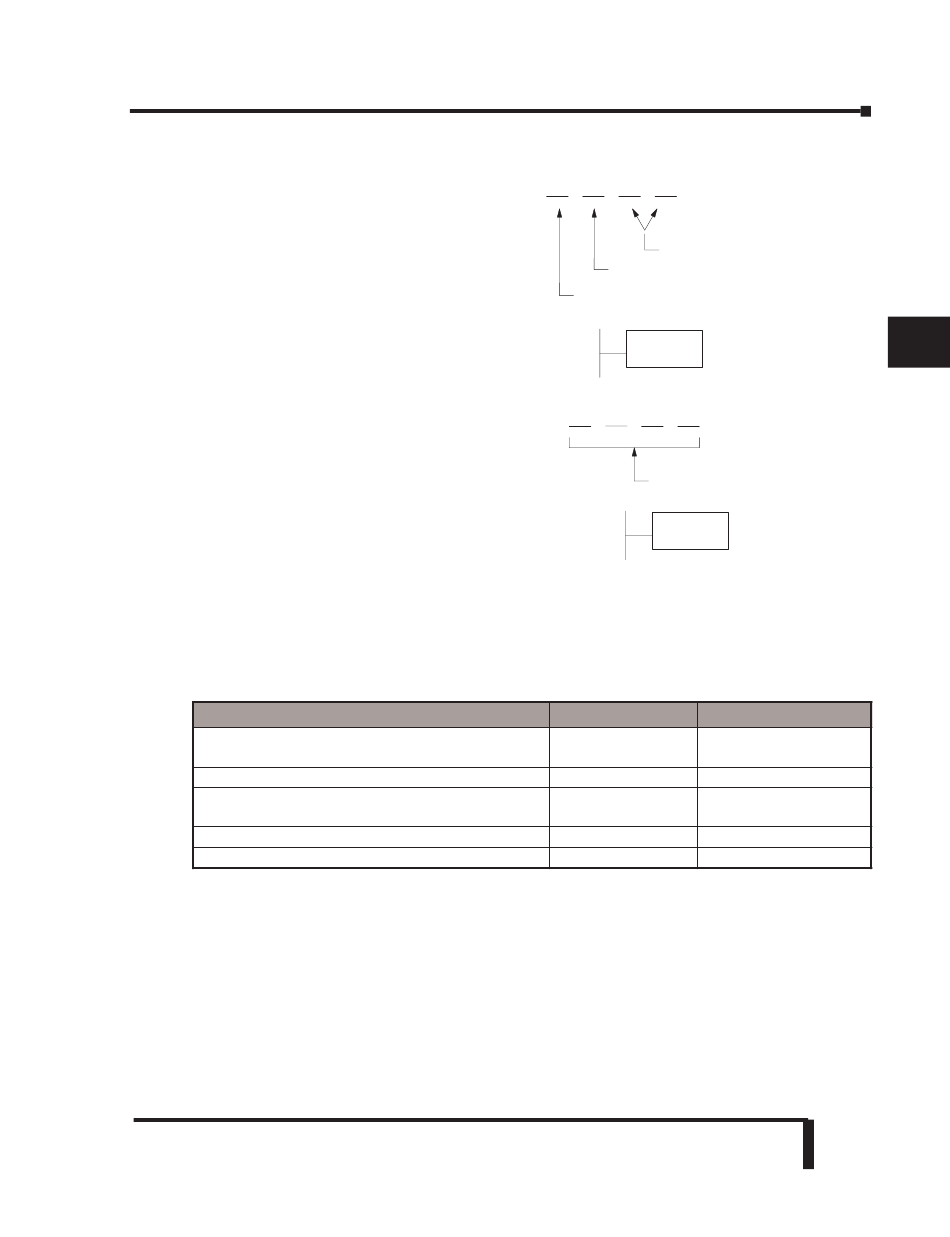

Paso 1: Identifique el puerto del maestro y la dirección del esclavo
La primera instrucción LD identifica el número
del puerto de comunicación en el maestro
(DL06) de la red y la dirección de la estación
auxiliar. Esta instrucción puede direccionar
hasta 90 esclavos DirectNET. El formato de la
palabra se muestra a la derecha. El "F2" en el
byte superior indica el uso del puerto derecho
del PLC DL06, puerto 2. El byte más bajo
contiene el número de la dirección del esclavo
en BCD (01 a 99).
Paso 2: Defina la cantidad de Bytes a
La segunda instrucción LD determina la
cantidad de bytes que serán transferidos entre el
maestro y el esclavo en la instrucción
subsecuente WX o RX. El valor estará en
formato BCD, a partir 1 hasta 128 bytes.
La cantidad de bytes especificados depende
también del tipo de datos que quiere obtener.
Por ejemplo, los puntos de entrada DL06 pueden obtenerse por memorias V o como
localizaciones de entrada X. Sin embargo, si usted sólo quiere X0 - X27, usted tendrá que usar
el tipo de datos de entrada X porque las localizaciones de memoria V pueden ser obtenidas en
incrementos de 2 bytes.
La tabla siguiente muestra los rangos de bytes para los varios tipos de productos de
DirectLOGIC.
Memoria del DL05 / 06 / 205 / 350 / 405
Valor corriente deTemp. / Contador
Entradas (X, SP)
(Y, C, Etapas, Bits de Temp./Contadores)
Memoria de Scratch Pad
Relevadores especiales
.
Apéndice K: Introducción a comunicaciones seriales
Memoria V
salidass
Manual del PLC DL06, 2a. edición en español, 6/07
F
2
0
1
Dirección de esclavo (BCD)
Número de puerto (BCD)
Puerto interno (hex)
LD
KF201
transferir
6
4
Cantidad de bytes a
ser transferidos
LD
K64
Bits por unidad
16
16
8
8
8
8
1
2
3
K
5
(BCD)
6
7
8
9
10
11
Bytes
2
12
2
1
13
1
1
14
1
A
B
C
D
K–13
