Capítulo 11: Recopilación y ejemplos
puntos de referencia y se ha
cambiado el consumo de agua, del
1
máximo al mínimo.
Se espera que el nivel del tanque se
2
mantenga en aproximadamente
3800 mm.
3
Por eso se ha probado en el entorno
de este valor con valores de 3200,
4
3400 y 3800 mm.

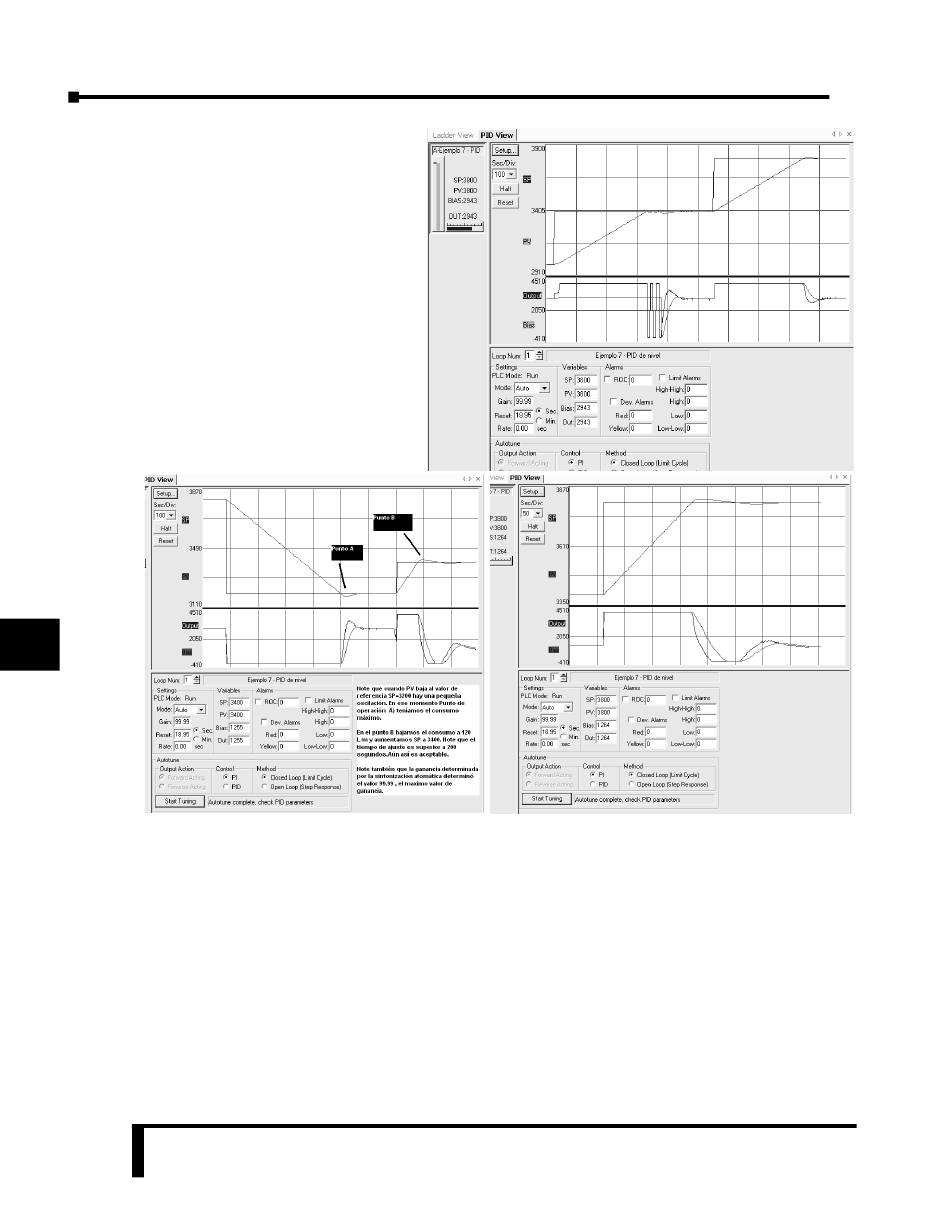

Las figuras muestran que el
5
comportamiento es razonable. Aún
existe "overshoot" y la variable de
6
proceso se estabiliza en unos 200
segundos. En este caso no tiene
7
8
9
11
11
12
13
importancia, pero puede haber casos en que sea necesario no tener ningón "overshoot".
14
También, en otros casos, la respuesta debe ser más rápida y para eso, naturalmente, el actuador
debe proporcionar mas correción (la bomba debe tener mas capacidad de bombeo, es este caso).
A
El muestreo del control PID puede ser ajustado hasta 50 milisegundos, (lo que permite hacer
que el PLC DL06 calcule la salida hasta 20 veces por segundo).
