Uso de ramp/soak

Veamos ahora un ejemplo
programación de la referencia
del lazo PID variable durante el

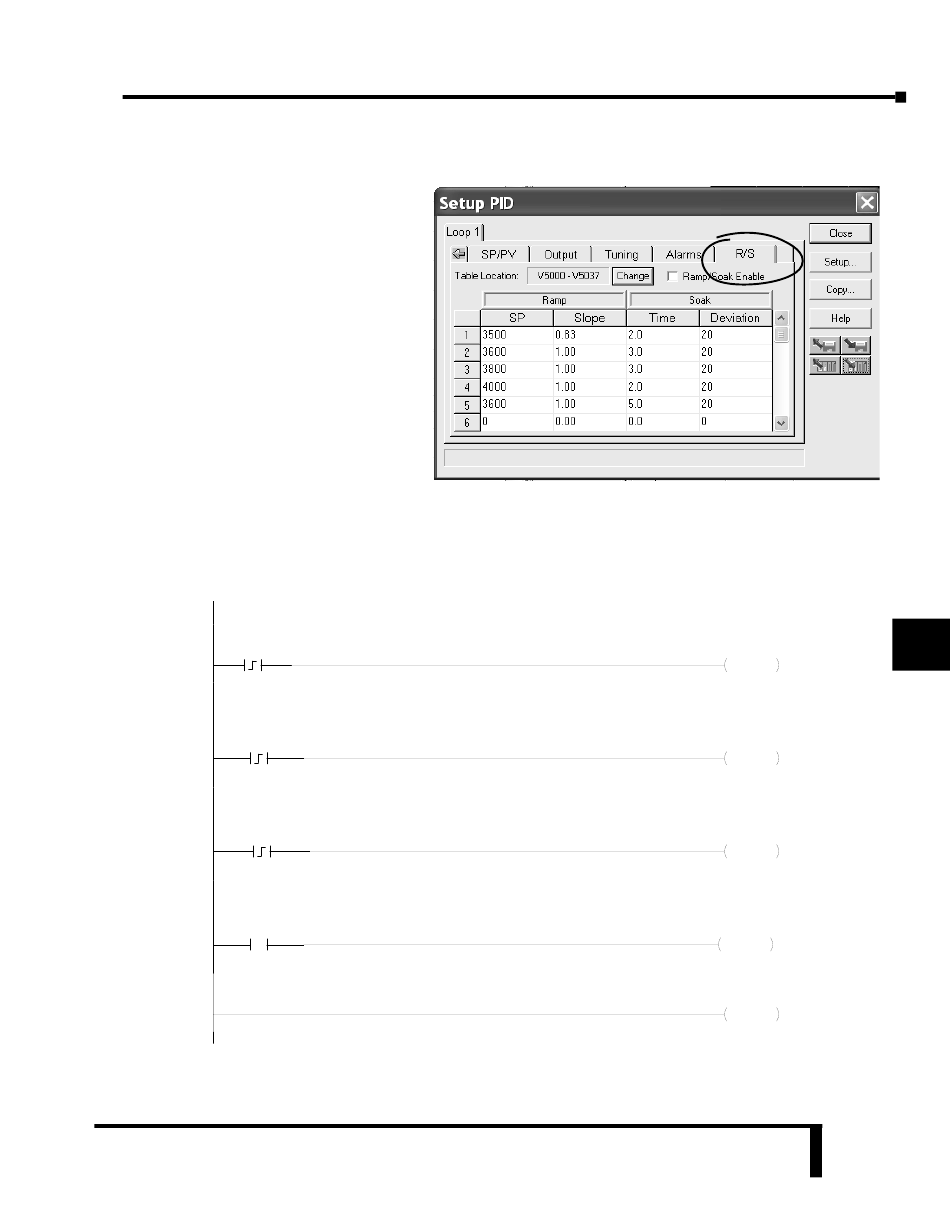

tiempo. Para programar estos
tiempos, se usa el diálogo de
Setup PID, en la lengüeta de
R/S. Vea la figura adyacente
para las próximas explicaciones:
Consideraremos en la primera
etapa que la primera rampa es de
50 segundos (0.83 minutos)
yendo de donde se encuentre la
variable de proceso hasta 3600
mm. Luego tendremos un valor
fijo de 2 minutos (soak), Luego viene la segunda etapa, con 1 minuto de rampa y 3 minutos de
soak en el valor 3800 . Y así sucesivamente.
Es necesario hacer código ladder para poder partir y parar esta función. Eso se hace de la forma
mostrada en el diagrama siguiente:
Los próximos renglones permiten activar o desactivar la función de ramp/soak
Partir R/S
X100
15
Congela R/S
X101
16
Reanuda R/S
X102
17
Habilite R/S
X107
18
19
Capítulo 11: Recopilación y ejemplos
de uso de ramp/soak. recordemos que esta función es la
Manual del PLC DL06, 2a. edición en español, 6/07
p
p
B7033.0
SET
B7033.1
SET
B7033.2
SET
B7033.11
OUT
END
11-69
