Apéndice E: Entradas de alta velocidad y salidas de tren de pulsos
Valores prefijados incrementales y absolutos.
Hay 2 modos de valor prefijado disponibles; uno es absoluto y el otro es incremental. Los
1
valores prefijados se colocan en una tabla de memorias contiguas.
En el modo absoluto cada valor prefijado es tratado como valor total. En el modo incremental
2
los valores prefijados son acumulados.
Los valores prefijados incrementales representan el número de conteo de pulsos entre eventos.
E
4
Evento C
Valor = 150
5
6
Evento B
Valor = 100
7
Evento A
Valor = 50
8
9

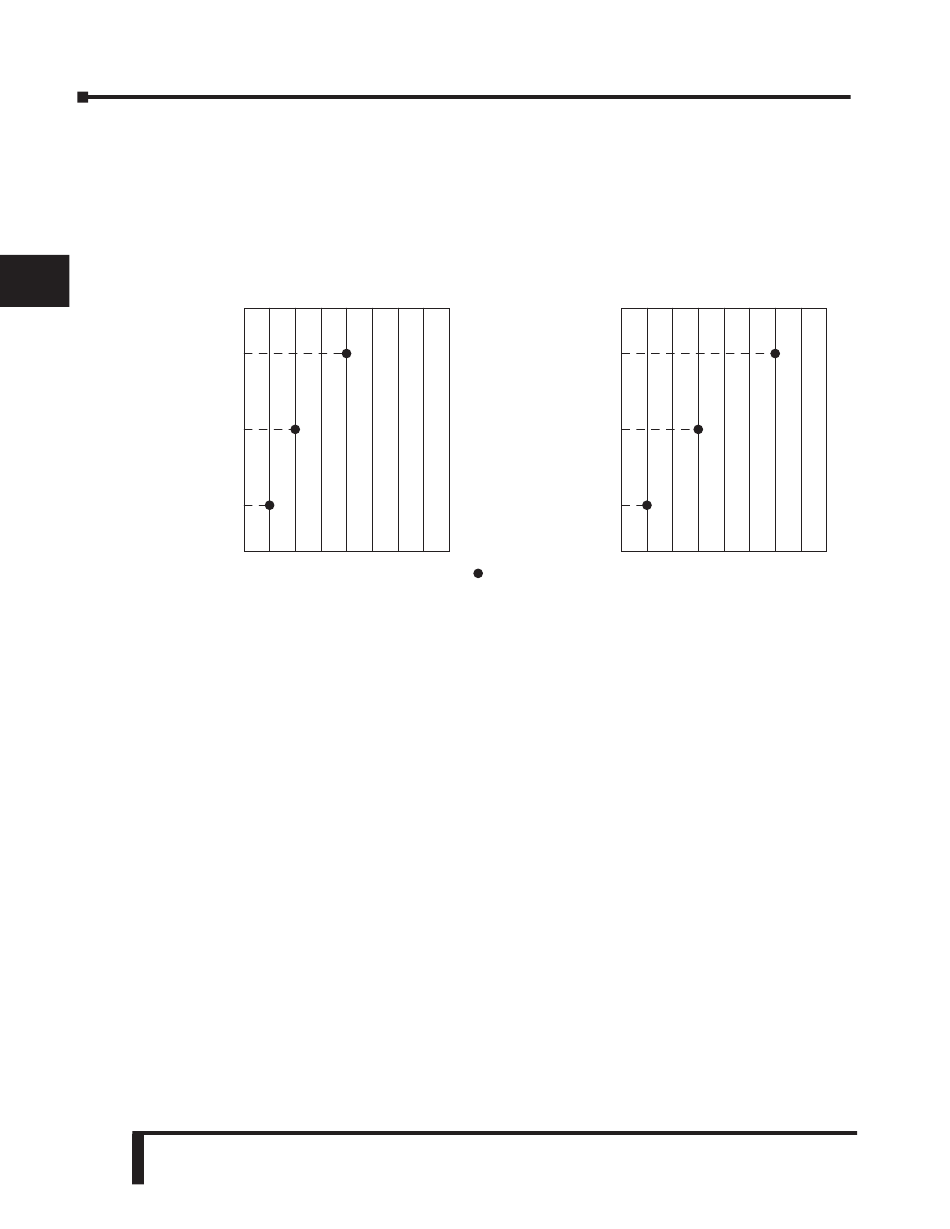

En el ejemplo de la figura, los valores prefijados, se definen en 50, en 100 y en 150 pulsos.
10
La diferencia entre los modos incremental y absoluto es que los valores prefijados absolutos
disparan eventos cuando llegan al valor prefijado 50, 100 y 150 pulsos.
Los valores prefijados incrementales generan eventos cuando los valores lkegan al valor prefijado
11
50 para el primer evento, a 150, que es el resultado de la suma del primer valor prefijado y el
segundo, yotro evento cuando llega a 300, que es el resultado de la suma del primer, segundo
12
y tercer valor prefijado..
