Configuración del puerto como DirectNET
1
Esta sección describe como configurar el puerto del PLC DL06 como maestro para una red
DirectNET.
2
Hay dos formas de configurar el puerto 2 para ser maestro. El puerto 1 puede ser solamente
esclavo y no necesita configuración.
3
a) Uno es usando DirectSOFT, el método más simple.
b) La otra forma es usando lógica ladder; este tiene la ventaja de que ésto queda grabado en la
K
memoria Flash del PLC, junto con el código. Al usar DirectSOFT, los parámetros se quedan
en memoria RAM pueden ser borrados, por ejemplo, haciendo "Initialize scratchpad" o si el
PLC queda sin energía por más de 4 días y sin batería.
5
Estos son los datos principales de los 2 puertos:

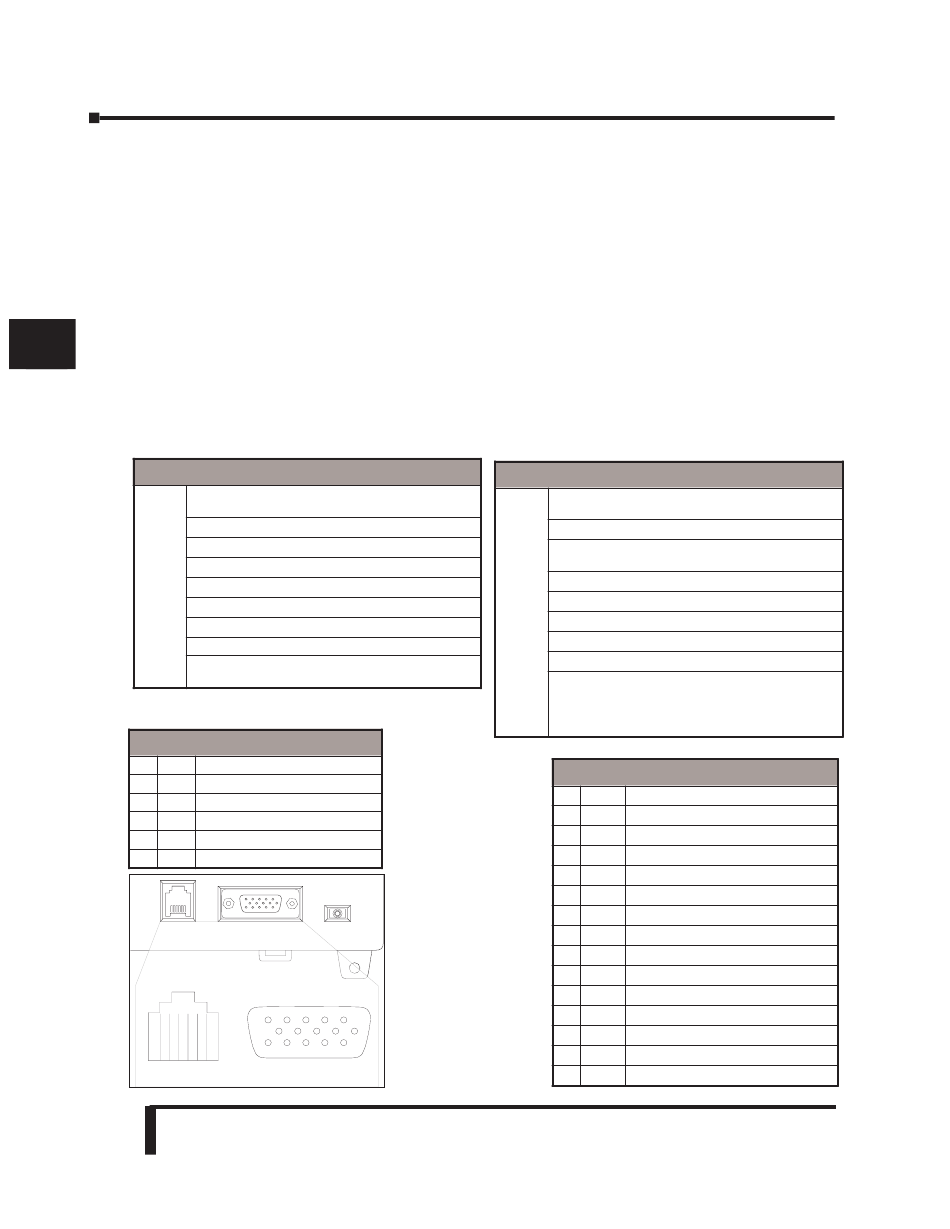

Especificaciones del puerto 2 del PLC DL06

6
7
Conecta a HPP, Direct SOFT 5, interfaces de
operador , etc.
6 clavijas, RS232C
8
Tasa de comunicación (baud): 9600 (fija)
Paridad: odd (fija)
Puerto
9 Dirección del nodo: 1 (fija)
1
8 data bits
1 start, 1 stop bit
10
Asíncrono, half-duplex, DTE
Protocolo (auto-select): K-sequence , Direct NET
MODBUS todos esclavo solamente
11
Clavijas del puerto 2
12
Descripciones del Puerto 1
1 0V 0 Volt (-) (GND)
2 5V Fuente de 5 Volt (+)
13
3 RXD Receive data (RS-232C)
4 TXD Transmit data (RS-232C)
14
5 5V Fuente de 5 Volt (+)
6 0V 0 Volt (-) (GND)
A
PORT1 PORT1
B
C
5 4 3 2
6 1
D
PUERTO 1
K–16
Manual del PLC DL06, 2a. edición en español, 6/07
Puerto 1
TERM
PORT2 PORT2 R R RUN STOP
5 1
10 6
15 11
PUERTO 2
Puerto 2
Conecta a HPP, Direct SOFT, ointerfaces de operador
, etc.
Puerto multifunción, RS232C, RS422, RS485
Tasa de comunicación (baud): 300, 600, 1200,
2400, 4800, 9600, 19200, 38400
Paridad: odd (por defecto), even, none
Dirección del nodo: 1 (por defecto)
Puerto
2
8 data bits
1 start, 1 stop bit
Asíncrono, half-duplex, DTE
Protocolo (auto-select): K-sequence (esclavo
solamente), Direct NET (maestro o esclavo),
MODBUS (maestro
sequence/print/ASCII in/out
Descripciones del Puerto 2
1 5V Fuente de 5 Volt (+)
2 TXD Transmit data (RS-232C)
3 RXD Receive data (RS-232C)
4 RTS Ready to send (RS-232C)
5 CTS Clear to send (RS232C)
6 RXD- Receive data (-) (RS-422/485)
7 0V 0 Volt (-) (GND)
8 0V 0 Volt (-) (GND)
9 TXD+ Transmit data (+) (RS-422/485)
10 TXD- Transmit data (-) (RS-422/485)
11 RTS+ Ready to send (+) (RS-422/485)
12 RTS- Ready to send (-) (RS-422/485)
13 RXD+ Receive data (+) (RS-422/485)
14 CTS+ Clear to send (+) (RS-422/485)
15 CTS- Clear to send (-) (RS-422/485)
o esclavo), non-
