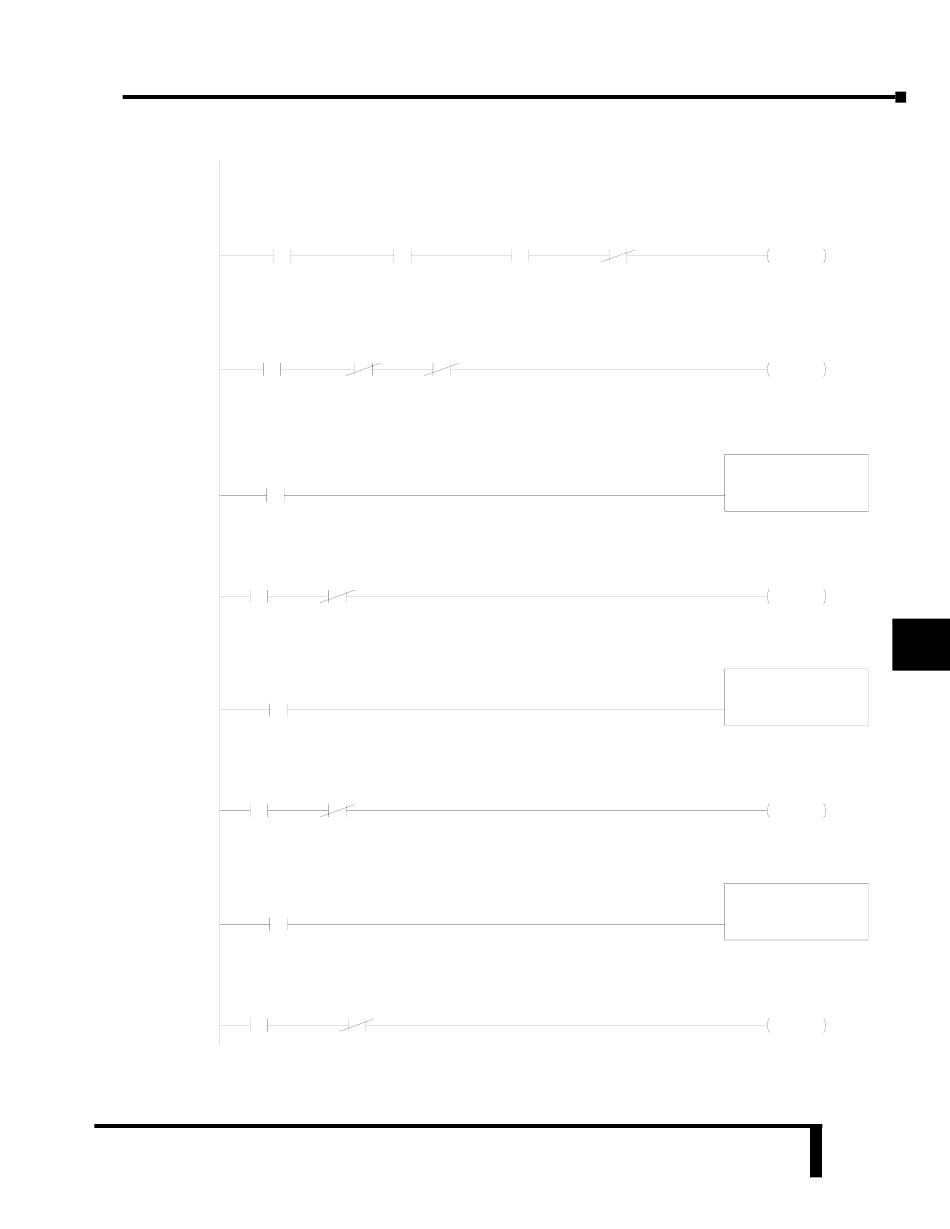

Si la bomba de lubricacion funciona, la presion de lubricacion es correcta y hay aire para
que el filtro fuincione limpiando las mangas, el ventilador puede partir y se activa la salida
Y5
Bomba corriendo
Presion lub norm
X6
6
Cuando se confirma que el ventilador ha partido, se activa la partida del triturador con la
salida Y0.
Ventilador ON
X7
T13
7
Cuando el triturador confirma que esta corriendo, con el contacto auxiliar en la entrada
X10, la correa C3 sera activada, con la salida Y3 despues que el tempiorizador T3
cuente 60 segundos
triturador corre
X10
8
Parte la correa C3 cuando el temporizador T2 activa su salida
T2
T12
9
Cuando la correa C3 esta funcionado , se activa el temporizador T3 con la confimacion
en la entrada X13
C3 funcionando
X13
10
Parte la correa C2 cuando el temporizador T3 activa su salida
T3
T11
11
Cuando la correa C2 esta funcionado , se activa el temporizador T4 con la confirmacion
en la entrada X12
C2 funcionando
X12
12
Parte la correa C1 cuando el temporizador T4 activa su salida
Parando normal
T4
C2
13
Capítulo 11: Recopilación y ejemplos
Aire comprimido
X17
X15
T14
Manual del PLC DL06, 2a. edición en español, 6/07
Parte ventilador
T14
OUT
Triturador ON
OUT
TMR
K200
Correa C3 ON
OUT
TMR
K300
Correa C2 ON
OUT
TMR
K100
Correa C1 ON
OUT
1
2
Y5
3
4
Y0
5
6
T2
7
8
9
Y3
11
11
T3
12
13
Y2
14
A
T4
B
C
Y1
D
11-37
