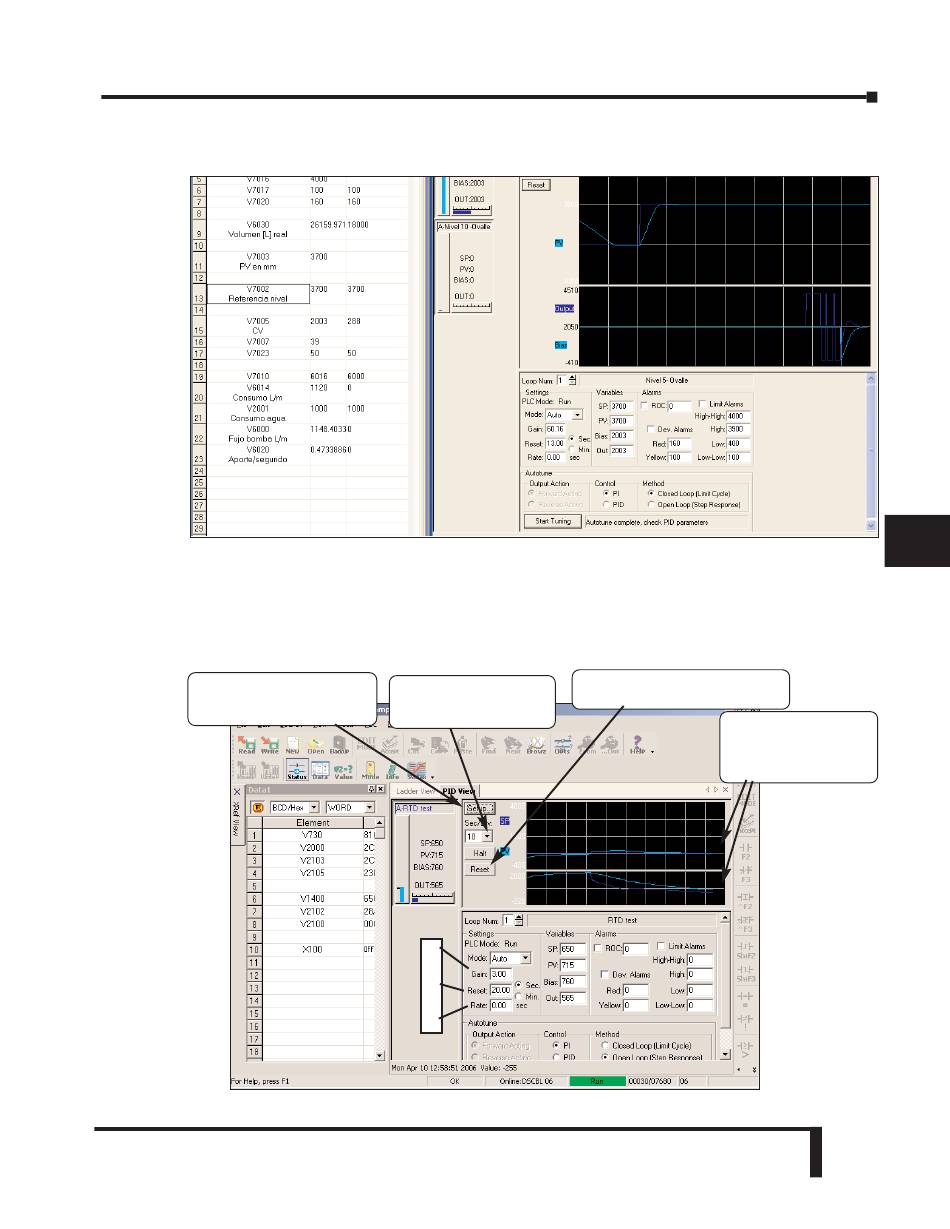

Las dos ventanas ahora están listas ahora para ser usadas en la sintonización.Usted podrá ver
adonde se han configurado los valores de PID y ver datos del proceso que está controlando.
Con ambas ventanas colocadas de este modo, usted puede ver que valores de PID se han
configurado y puede ver el proceso que está controlando. En el diagrama de abajo, usted puede
ver la referencia SP, la variable de proceso PV y los valores corrientes de salida, junto con otras
direcciones de memoria de la tabla PID. Vea las definiciones de palabras de la tabla PID (página
8-20) para detalles para cada palabra en la tabla. Esto es también un buen modo de encontrar
el formato de datos de referencia para cada palabra en la tabla.
Coloque a escala los valores
graficados de la ventana
usando este campo..
Capítulo 8: Operación de control PID
Coloque a escala el eje
del tiempo de la ventana
usando este campo..
P
I
D
Manual del PLC DL06, 2a. edición en español, 6/07
El gráfico puede ser borrado y
reiniciado en cualquier momento.
La variable de proceso
PV y la referencia SP
son mostradas con
colores diferentes.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A
B
C
D
