Recomendamos usar DirectSOFT para ejecutar la sintonía manual o automática.
El diálogo PID View permite iniciar comandos con estos métodos, y los resultados se pueden
visualizar en el diagrama de graficos disponible en esa ventana de diálogo.

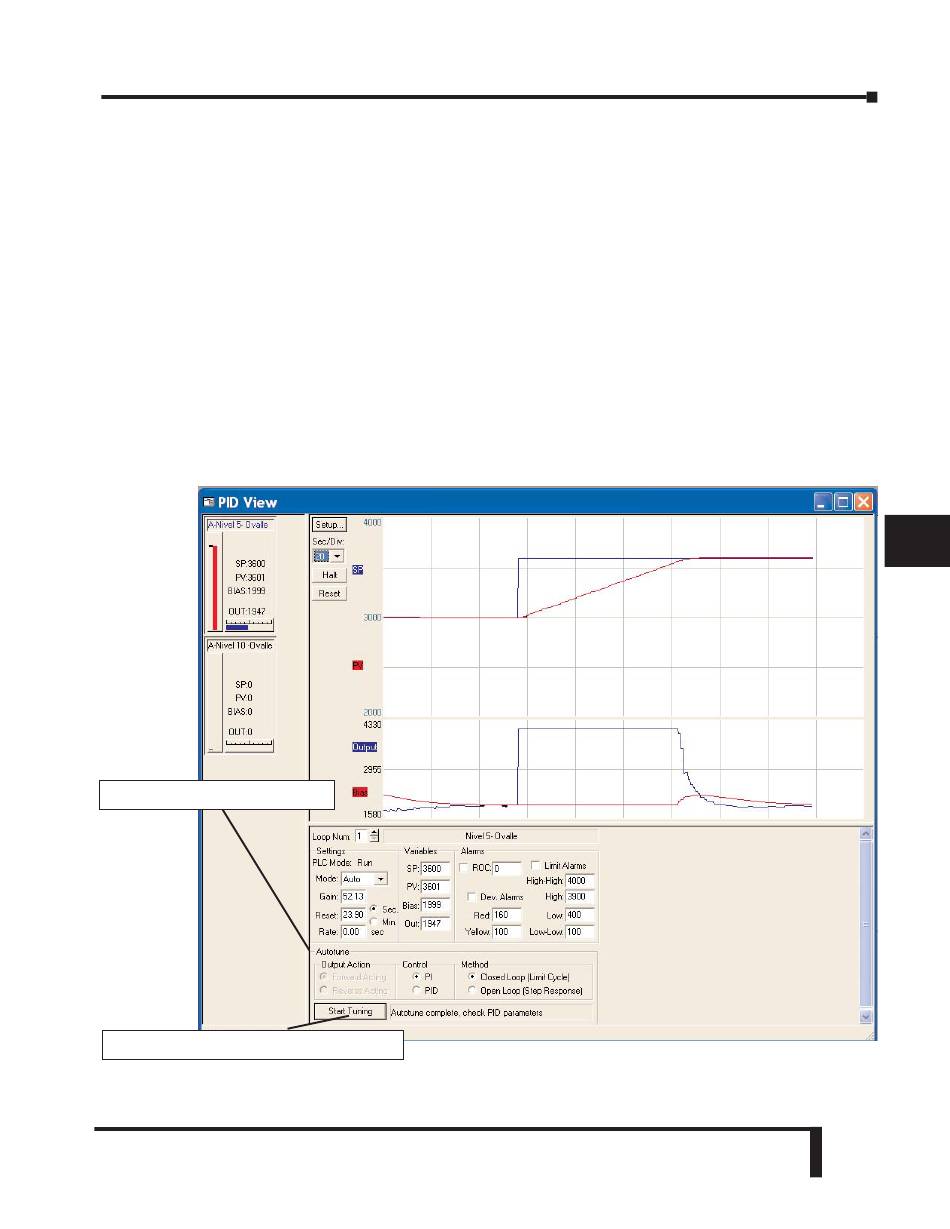

Familiarícese con los diversos comandos de la parte de sintonía automática del diálogo de PID View
mirando la figura siguiente.
• La parte a la izquierda muestra los diversos lazos de control.
• La parte derecha está dividida en tres partes.
• La parte a la derecha superior presenta el gráfico de tendencias, con ajuste de las escalas de unidades
y escala de tiempo, para el valor de la variable de proceso PV, la referencia SP, y la salida de control
CV. También se muestra el valor de bias a lo largo del tiempo,
• La parte media muestra en valores numéricos cada uno de los datos mas intersantes de cada lazo de
control. Allí pueden ajustarse los valores de ganancia, reset y rate durante una sintonización. Se
pueden definir las alarmas, las que quedan almacenadas en la memoria, después de colocar los valores
límites en los campos correspondientes.
• La parte inferior se usa para la sintonía automática.
Sintonía automática
Inicie la Sintonía Automática
