Apéndice K: Introducción a comunicaciones seriales
C2. Creación del programa en el esclavo 2.
Note que la generación del pulso de 500 ms se hace en el propio PLC esclavo. La lectura de los
1
bits Y0 a Y5 se hace en el maestro con la palabra V40500 y no es necesaria ninguna lógica de
comunicación en el esclavo 2.
2
3
K
5
6
7
8
9
10
11
C3. Creación de la lógica en el esclavo 3.
Este PLC tiene un módulo de medición de temperaturas por RTDs. Por eso se ha agregado un
12
renglón de configuración de la medición. Las lecturas se hacen en las memorias V1300 a V1303
y la lectura del primer canal se coloca en V5000 en el PLC maestro.
13
14
A
B
C
D
K–26
Manual del PLC DL06, 2a. edición en español, 6/07

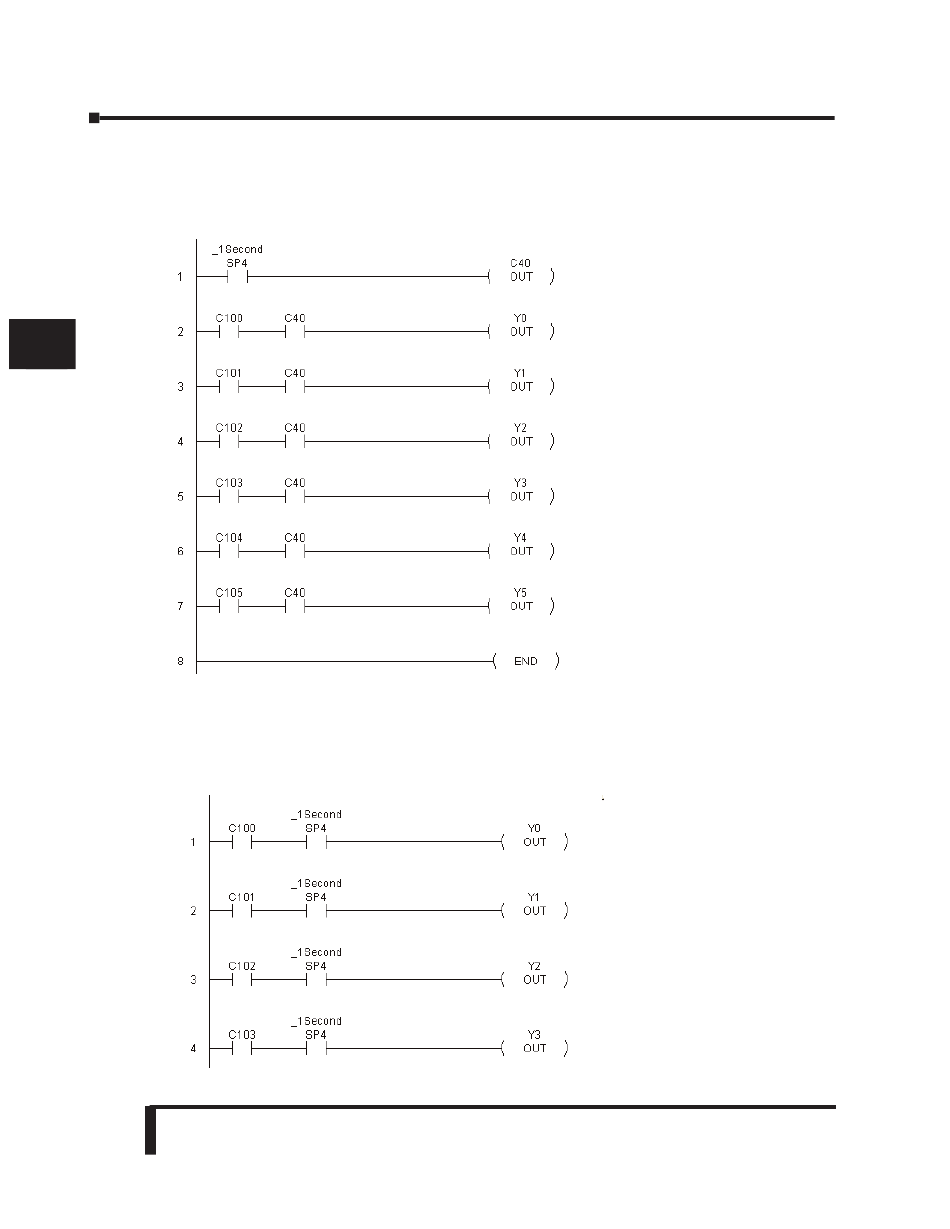

Este renglón crea un pulso de 500 ms on, que
activa C40. SP4 es un relevador especial del
PLC que genera un pulso de período
constante con un ciclo de 1 segundo
Cuando se activa C100, Y0 parpadea cada
segundo estando ON por 500 ms.
Cuando se activa C101, Y1 parpadea cada
segundo estando ON por 500 ms.
Cuando se activa C102, Y2 parpadea cada
segundo estando ON por 500 ms.
Cuando se activa C103, Y3 parpadea cada
segundo estando ON por 500 ms.
Cuando se activa C104, Y4 parpadea cada
segundo estando ON por 500 ms.
Cuando se activa C105, Y5 parpadea cada
segundo estando ON por 500 ms.
Fin del programa
Este renglón activa Y0 cuando C100 está ON
y el relevador especial SP4 está ON.
Este renglón activa Y1 cuando C101 está ON
y el relevador especial SP4 está ON.
Este renglón activa Y2 cuando C102 está ON
y el relevador especial SP4 está ON.
Este renglón activa Y3 cuando C103 está ON
y el relevador especial SP4 está ON.
