posiblemente sea interesante tener más horas. En ese caso se puede usar el contador UDC, que
permite contar hasta 99999999 pulsos. Esto se ha implementado en el caso del triturador.
Note que deberíamos crear un nuevo botón, el botón X101, no previsto en la especificacion
inicial, para llevar a cero los contadores. También se podría hacer un "reset" del valor cada Lunes
a las 6 :00 de la mañana, con el reloj que tiene el PLC. Dejaremos esto para el lector.

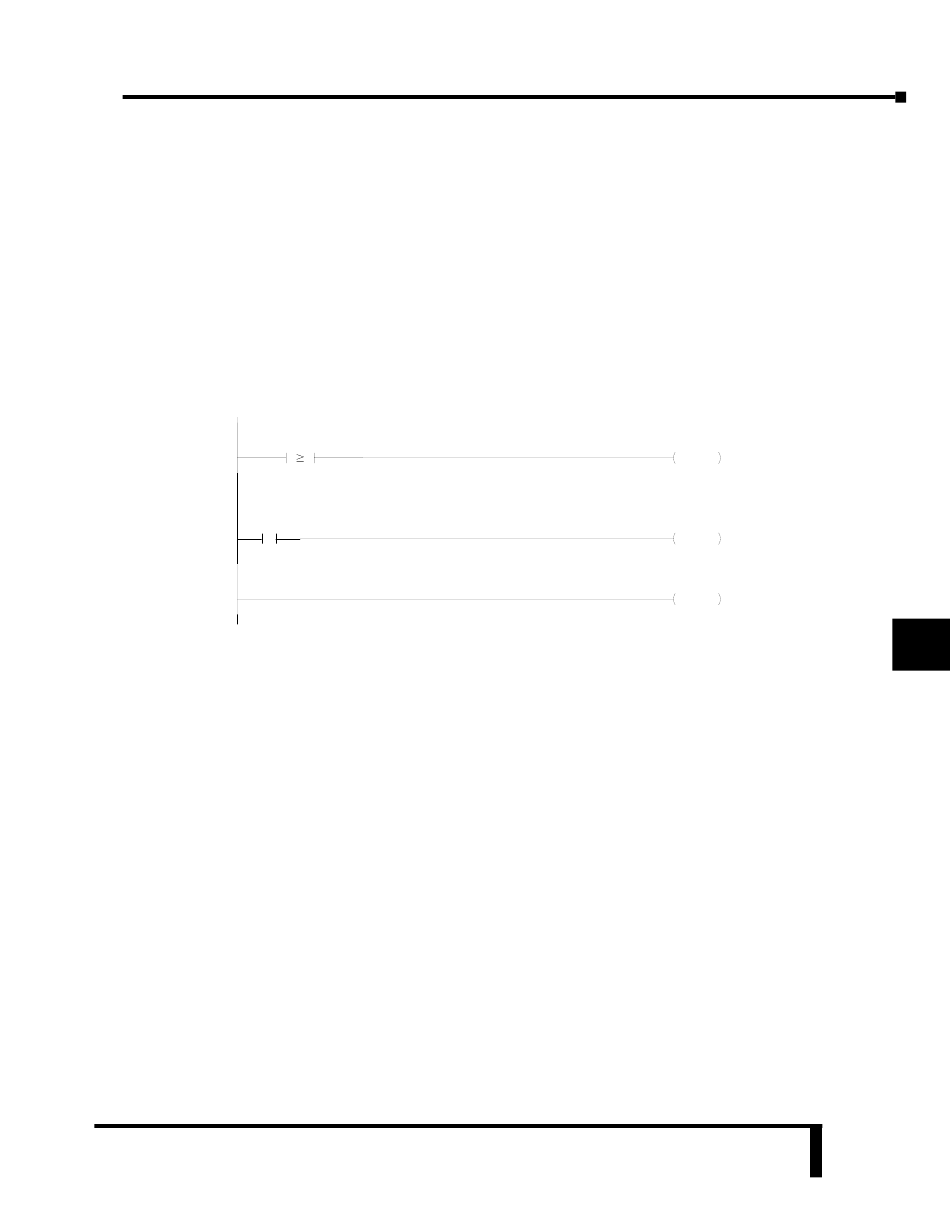

Ejemplo 3: Usando la cantidad de horas acumuladas, podemos hacer comparaciones, para
mostrar como se operan con esas instrucciones.
El bit C10 puede ser conectado a una salida real (que no ha sido considerada) o a la sirena, con
un pulso de 100 ms, cada minuto, para avisar que es tiempo de inspeccionar el triturador.
Cuando eso haya sido hecho, el electricista (no el operador) debe apretar el botón X102 para
resetear el bit y parar el aviso. Hay varias otras formas. Solamente se muestra una posibilidad.
CTA10
CTA10
K9990
K9990
44
X102
45
46
Ejemplo 4:; Digamos que se requiere que el operador tenga más informaciones del
comportamiento del sistema y para eso instalaremos una interface de operador C-more de 10
pulgadas EA7-T10C, lo que permite tener mas adquisición de datos; los botones e indicadores
con lámparas serán reemplazados en ese panel. Observaremos que esta acción libera ahora
entradas y salidas físicas del PLC.
En este caso, crearemos una pantalla en el panel con las siguientes asociaciones:
X0-cambiando a---> C0=======>Objeto bitmap botón "Partir".
X1-cambiando a---> C1 =======>Objeto bitmap botón "Sirena".
X2-cambiando a---> C2 =======>Objeto bitmap botón "Parar".
X6-------->Objeto bitmap =======>Bomba corriendo.
X7------ ->Objeto bitmap =======>Ventilador corriendo
X10------> Objeto bitmap =======>"Triturador corriendo".
X11------> Objeto bitmap =======>" Correa C1 funcionando".
X12- ----->Objeto bitmap =======>."Correa C2 funcionando".
X13--------->Objeto bitmap =======>"Correa C3 funcionando".
X14--------->Objeto bitmap =======>"Descarga funcionando".
Capítulo 11: Recopilación y ejemplos
Manual del PLC DL06, 2a. edición en español, 6/07
Inspeccion T
C10
SET
Inspeccion T
C10
RST
END
11-51
