Esto
activará
los
campos
superiores(Upper) y más bajos
(Lower ) para que los valores
sean entrados.
Coloque límites enel valor de
referencia (SP) para evitar que
un operador entre un valor
fuera de un rango seguro. La
caja Square root box se
solamente para ciertos lazos de
PID, tales como control de
flujo. Auto transfer from I/O
module puede ser usada si se ha
acreptado usar Independent of
CPU en el diálogo Configure. Si se selecciona Auto transfer from I/O module se puede usar un
filtro pasa bajo de primer order aceptando ela caja Enable Filter. Se recomienda usar este filtro
durante la sintonización de lazo cerrado (Closed loop) Si se escogió formato independiente
previamente, haga las selecciones del formato de datos aquí.
NOTA: El diálogo SP/PV se puede dejar como aparece para la operación básica de PID.
Límites de la salida de control

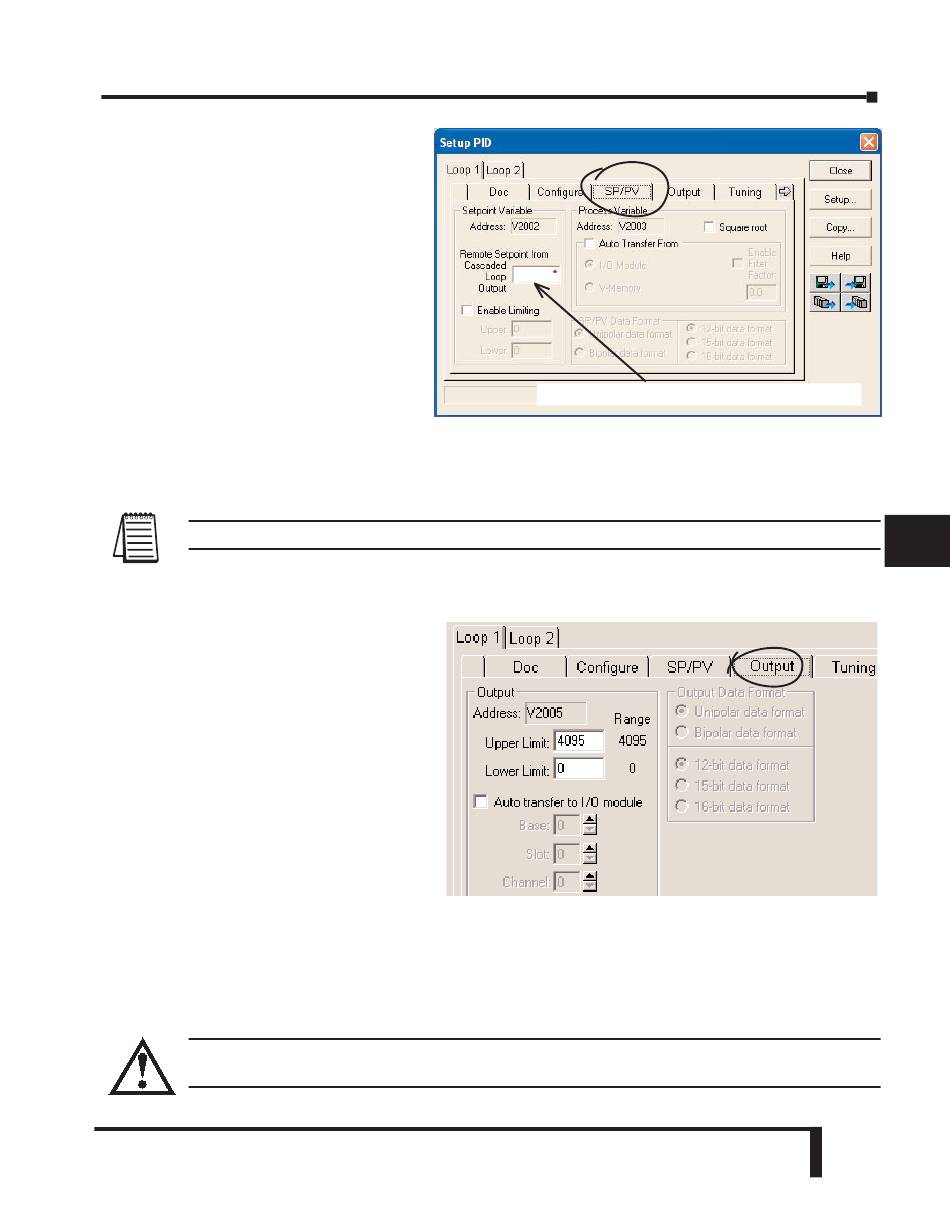

Otro diálogo que estará disponible en la configuración PID será el diálogo OUPUT. La
dirección de la salida de control,
V+05, (determinada por la
dirección del principio de la tabla
PID) será mostrado allí. Entre
los límites del rango de salida, el
límite superior (Upper Limit) y el
límite inferior (Lower Limit), que
satisfagan el proceso y que estén
de acuerdo con el formato de
datos se ha seleccionado. Para
una operación básica de PID
usando un módulo de salida de
12 bits, configure el límite
superior a 4095 y deje el sistema
con un límite inferior de 0. Haga clic en la caja Auto transfer to I/O module si fuera necesario
envíar la salida de control a cierto módulo de salida analógica. Si se usa esta función, se deben
usar todos los canales del módulo para las salidas de control PID. Si el se ha elegido formato
independiente previamente, el formato de datos de salida necesitará ser configurado aquí, es
decir, seleccione el formato unipolar o bipolar y el formato de bits (12 o más). Esta área no está
disponible si se ha elegido el formato común Common format (vea la página 8-26).
ADVERTENCIA: Si el límite superior se coloca como cero, la salida nunca será diferente a cero. En
efecto, no habrá salida de control. Por defecto, el valor superior es cero!
Capítulo 8: Operación de control PID
usa
Coloque aquí la memoria de la salida del lazo mayor
Manual del PLC DL06, 2a. edición en español, 6/07
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A
B
C
D
8–33
