Capítulo 11: Recopilación y ejemplos
Ejemplo 7: Control de un nivel de un tanque de agua usando simulación con números reales.
1

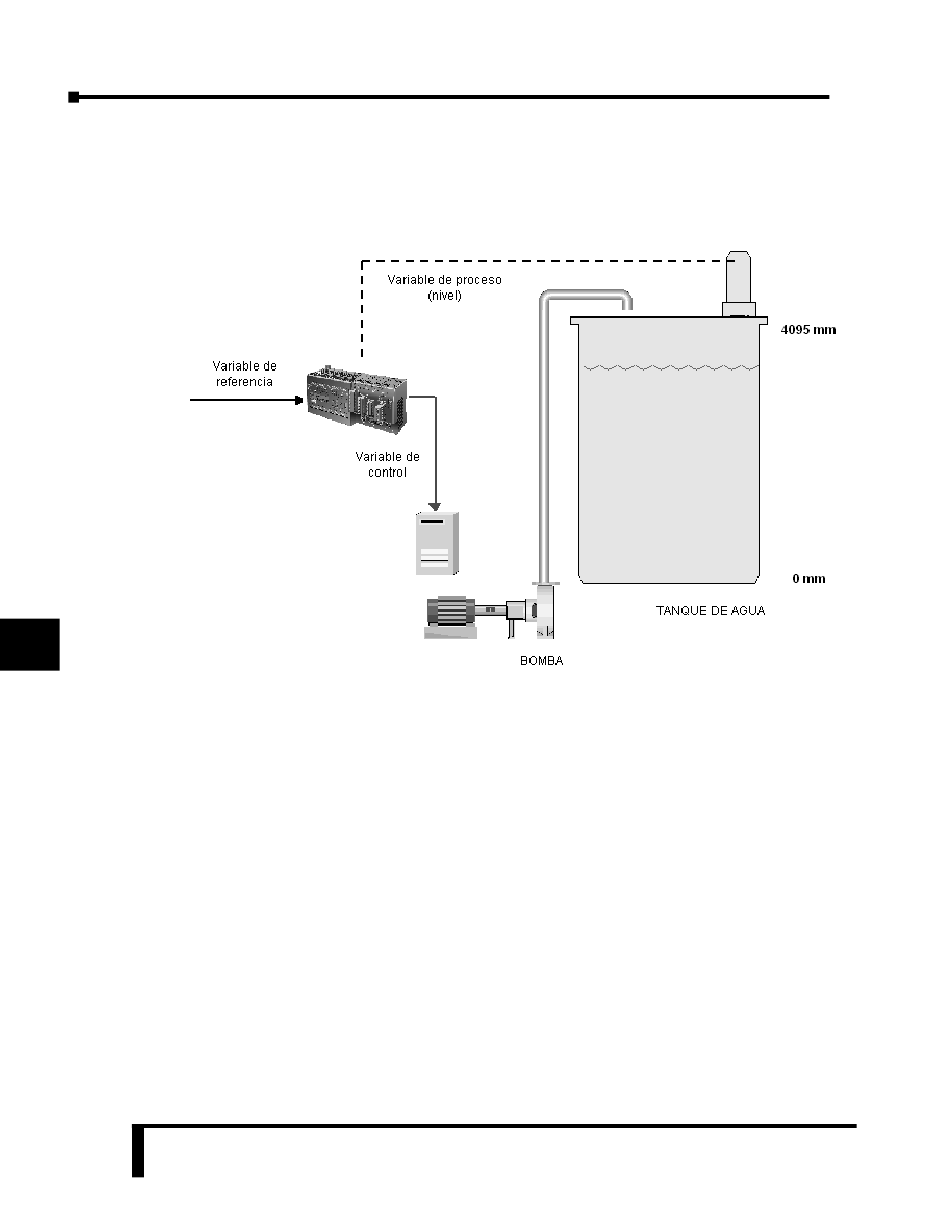

Este ejemplo considera un lazo de control PID para controlar el nivel de un tanque de agua
cilídrico, que tiene un consumo variable, y una alimentacion con una bomba centrifuga activada
por un variador de frecuencia. El nivel se mide con un transductor de salida 0-10 Volt.
2
3
4
5
Nivel deseado (SP)
6
7
8
9
11
En este ejempo se ha simulado el nivel del lazo de control usando código ladder.
11
La variable de proceso es el nivel del tanque, definido como 0-4095 unidades en V7003 (mm).
La referencia de nivel es dado en V7002, en mm, las mismas unidades que la variable de proceso.
12
La salida del PID es expresada en 0-4095 unidades (pero 1750 es 100% de velocidad).
El consumo o perturbación (cantidad de agua que sale del tanque) está definida en V6010, en
13
el rango 120-620 litros por minuto; es decir, siempre hay un consumo variable de por lo menos
120 L/m. El tanque tiene un diámetro de 3 metros y contiene hasta 28945 litros. Por lo tanto,
14
la altura máxima es de aproximadamente 4.09 metros (o 4095 milimetros).
La bomba puede entregar hasta 1200 litros por minuto, de modo que se llena en 26.8 minutos
A
si se comienza desde que el tanque esté vacío y el consumo sea 120 litros por minuto. La bomba
gira a un máximo de 1750 rpm.
B
La relación adaptada entre el caudal de la bomba y la velocidad del motor es:
Q [litros/minuto] = 1200*n
La tabla de PID está en V7000. La tabla de ramp/soak está en el rango V5000 hasta V5037
C
The PLC tiene un módulo de entradas y salidas como definido anteriormente, con señales de
0- 10 Volt. El transductor de presión entrega una señal de 0 -10 Volt, que corresponde a una
D
señal interna en V2000, de 0- 4095. La salida tambien será de 0-10 Volt, y para eso es necesario
11-58
Manual del PLC DL06, 2a. edición en español, 6/07
PLC
Variador de
frecuencia
/1750
siendo n la velocidad de la bomba en rpm.
2
2
28945 Litros
