Capítulo 9: Mantención y búsqueda de problemas

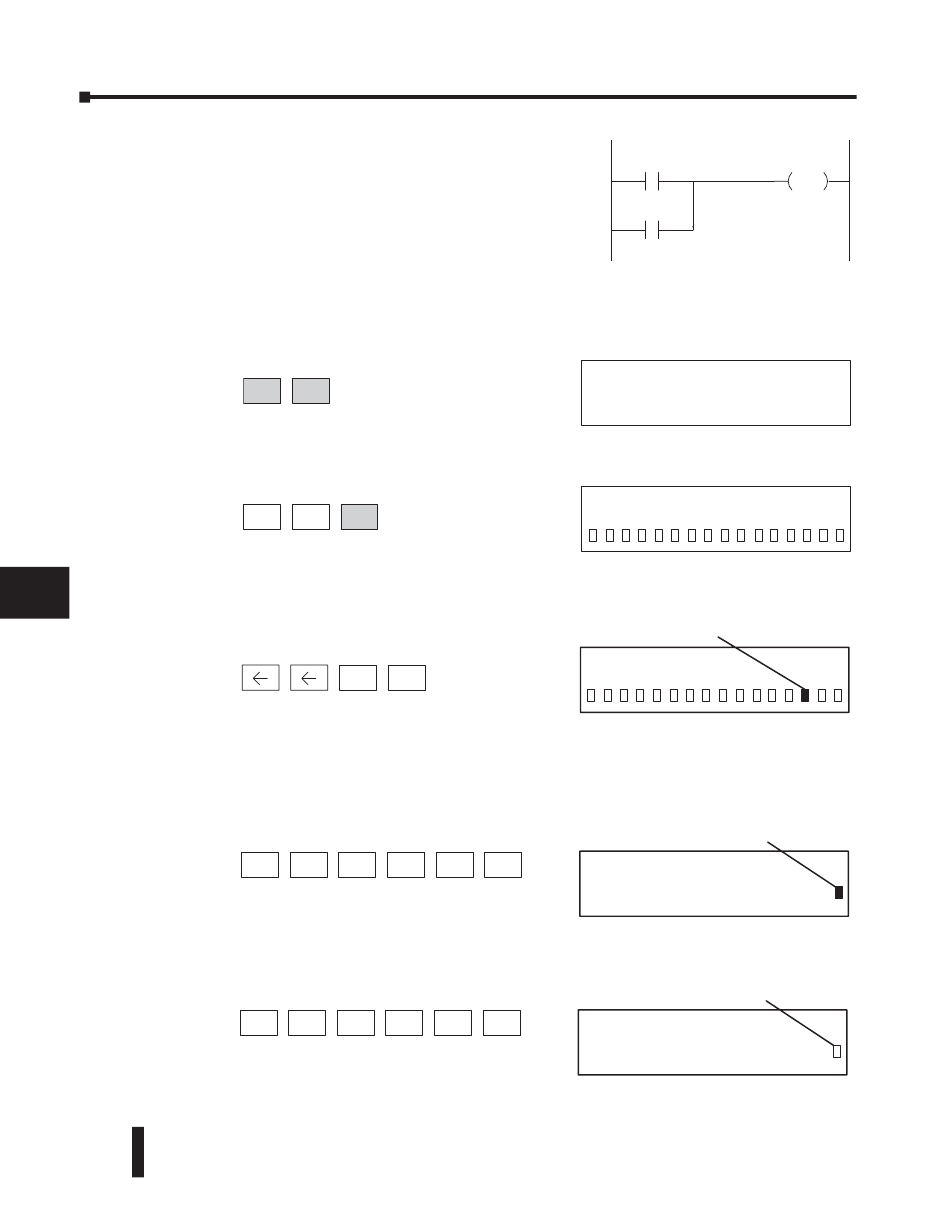

Los diagramas siguientes muestran un ejemplo simple de
cómo se podría utilizar el programador del DL06 para forzar
1
un punto de E/S. Recuerde, si usted está usando el bit
override, la CPU conservará el valor forzado hasta que usted
2
inhabilite el bit override o hasta que usted quite el forzado.
La memoria imagen no será actualizada con el estado del
módulo de entradas. También, la solución del programa en
3
uso no será utilizada para actualizar la memoria imagen de la salidas. El ejemplo asume que
usted ya ha colocado la CPU en modo RUN.
4
Con un visor limpio, utilice la siguiente secuencia de teclas:
5
6
Use las teclas PREV o NEXT para seleccionar el tipo de datos Y. (Una vez que aparezca Y,
presione 0 para comenzar en Y0)
7
8
Use las teclas de flecha para seleccionar el punto, después use ON y OFF para cambiar el estado.
9
10
11
12

Forzar normal con acceso directo

De un visor limpio, use las teclas siguientes para forzar Y10 ON. El rectángulo sólido indica que
13
el punto está ON o encendido .
14
A
De un visor limpio, use las teclas siguientes para forzar Y10. El rectángulo sin relleno indica que
B
el punto está OFF o apagado.
C
D
9–18
Manual del PLC DL06, 2a. edición en español, 6/07
STAT ENT
A
NEXT ENT
0
ON
SHFT
INS
Y B A
SHFT
MLS 1 0
Y B A
SHFT
MLS 1 0
16P STATUS
BIT REF
Y2 está ON ahora
Rectángulo sólido significa que el punto está ON
ON
SHFT
INS BIT FORCE
Y10
Rectángulo sin relleno significa que el punto está OFF.
OFF
SHFT
DEL BIT FORCE
Y10
X0 Y0
OUT
C0
X
Y 1 0 Y
Y 1 0 Y
0
0
