que las mnemónicas disponibles, las reglas de proceso e incluso las características de la barra de la
herramienta se adaptan a la selección de familia y tipo que usted hizo.

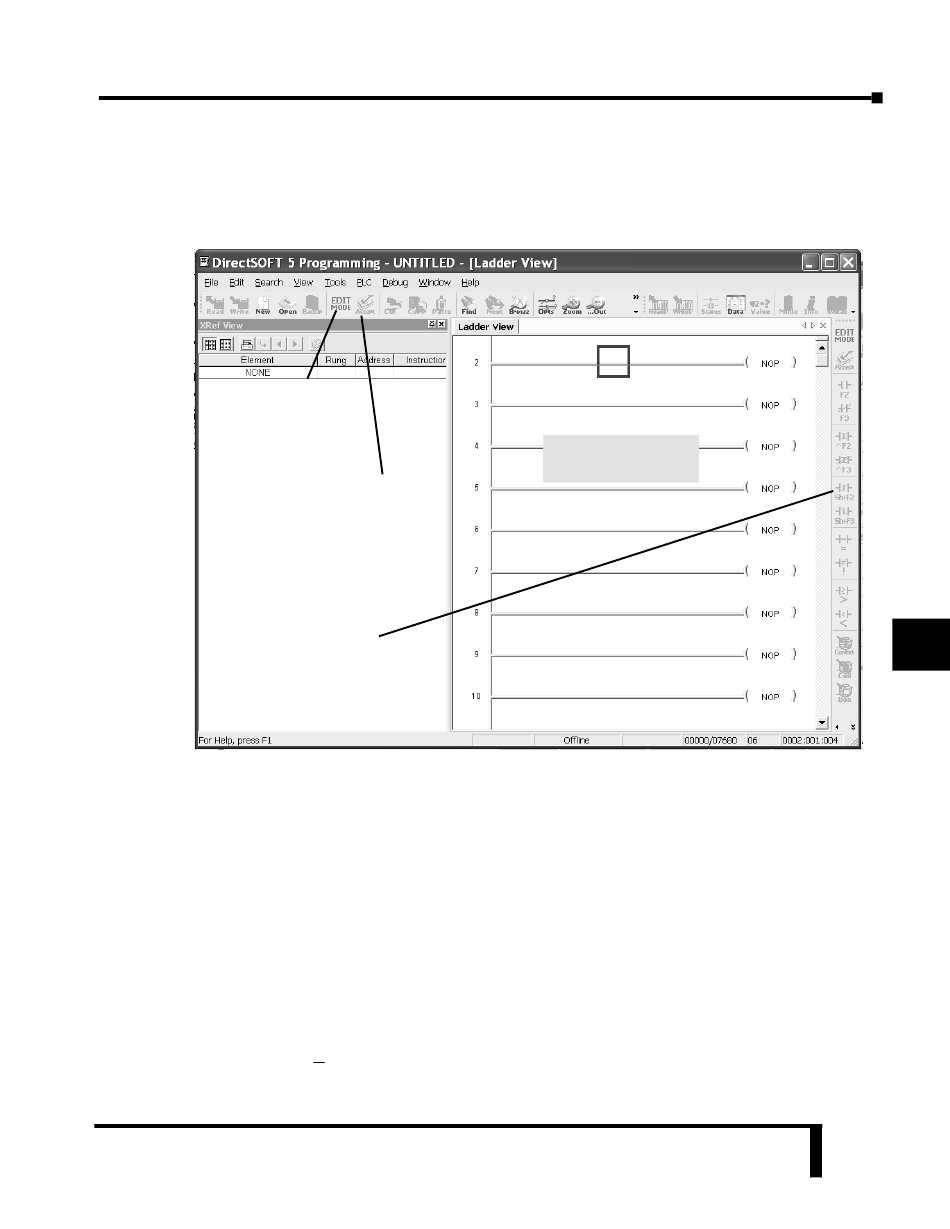

Después de hacer clic en OK para entrar el nombre del proyecto, usted verá los renglones de lógica
ladder listos para ser modificados, tal como en la figura de abajo.
Botón Edit mode
Botón Accept
(grisáseo en
esta figura)
Ladder Palette
Éste es solamente el modo de leer en este punto (pero no modificar). En este modo, el cursor se
presenta siempre vacío y no se puede hacer programación. Solamente se puede observar un
proyecto. Si usted es programador "con experiencia", puede ser que no le guste la forma de
presentación.
Esto sería un buen momento para seleccionar las opciones de colores. Por favor, vea al manual de
usuario de programación del software DirectSOFT, para configurar el aspecto de la ventana de
programación.
Paso 3: Vaya al modo EDIT
El modo de modificación o Edit Mode se utiliza para escribir el programa de control. Usted tiene
la opción de entrar el modo de modificar el programa de tres maneras, siendo lo más común hacer
clic en el botón Edit Mode en la barra superior de herramientas. Será un botón con letras rojas y
fondo transparente. Otra manera de cambiar el modo de modificación es hacer clic en la barra de
menú superior en EDIT y luego seleccione Edit Mode. La última manera de entrar en el modo
de corrección es apretar las teclas Ctrl + E (presione las teclas control y E simultáneamente).
Capítulo 11: Recopilación y ejemplos
Campo del código ladder
vacío
