Program
Modos
del lazo:
Manual

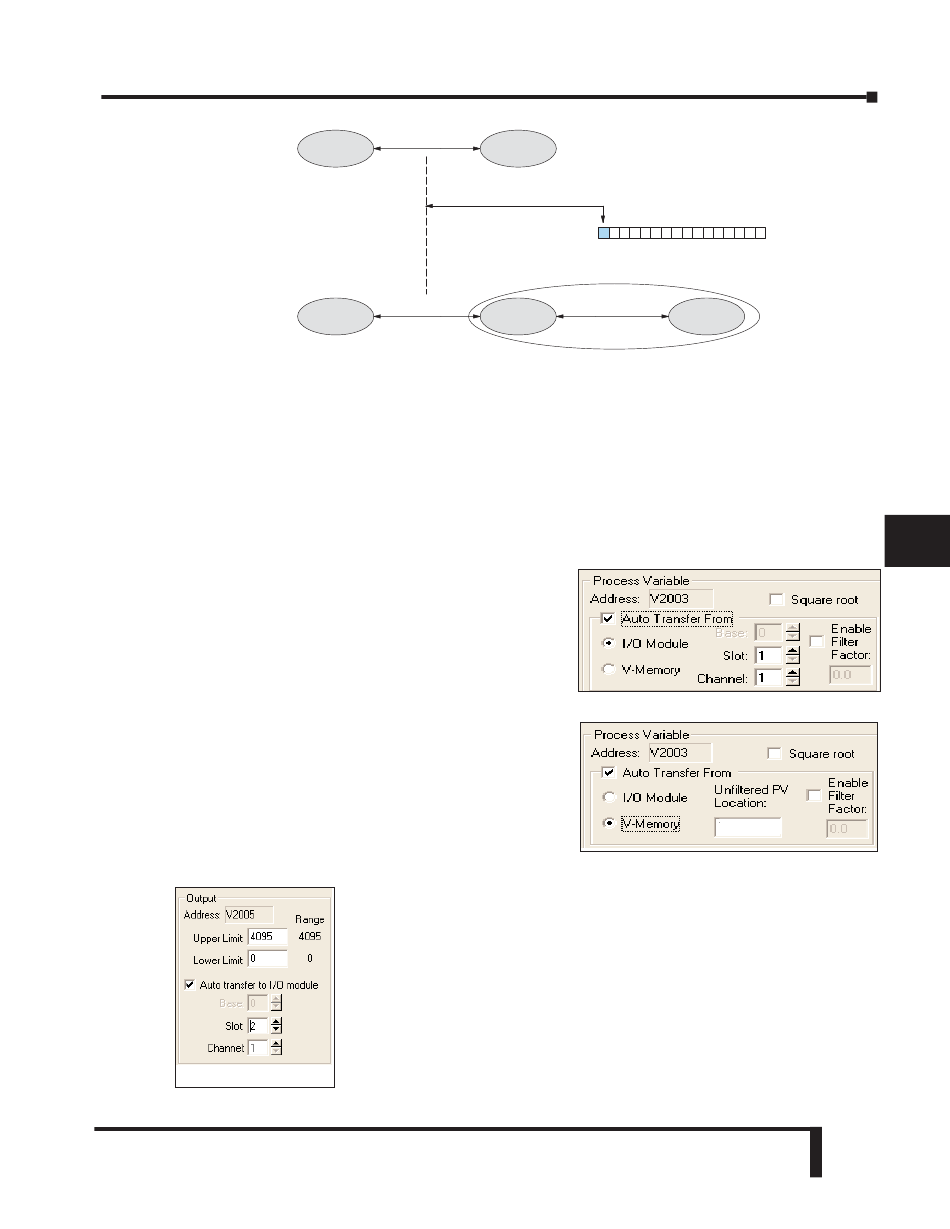

Esto es especialmente beneficioso para los procesos continuos de gran escala que son difíciles o
costosos de interrumpir. Funcionamiento independiente de la CPU es la característica usada para ésto.
Si usted necesita hacer funcionar el PID mientras detenga el programa ladder, en modo
Program, seleccione el modo independiente de la CPU en el diálogo de configuración o
modifique su programa para colocar ON y OFF en el bit 15 de la palabra 1 de PID (V+00) en
su programa. Si el bit es OFF, el lazo seguirá el modo de la CPU, después cuando la CPU se
coloca en el modo Program, todos los lazos será forzados al modo Manual.
Cuando se usa el modo independiente de la CPU, usted debe también configurar el PV para
leer directamente desde un módulo de entrada analógica. Esto se puede hacer fácilmente en el
diálogo de configuración de PID, SP/PV.
El diálogo SP/PV tiene un bloque titulado Process
Variable. Hay un bloque dentro de este bloque
llamado Auto Transfer From (desde una entrada
analógica) con la información grisácea. Haciendo clic
en la caja a la izquierda de Auto Transfer From va a
destacar la información. Seleccione I/O Module y luego entre el número de la ranura en que
reside el módulo de entrada. Luego, seleccione el
canal de entrada analógica a ser usado.
La segunda opción es V-Memory. Cuando se
selecciona esto, se debe especificar la dirección de
memoria V de donde es transferido el PV.
Con cualquier método de transferencia automática
que se use, se recomienda hacer clic en Enable Filter Factor (un filtro pasa-bajo) y especificar el
coeficiente de filtro.
Usted debe también seleccionar la salida analógica para la salida de
control a ser transferida. Esto se hace en el diálogo Output mostrado en
la figura adyacente. El bloque de la información en este diálogo es
"grisáceo" hasta que se haga clic en Auto transfer to I/O module. Una vez
que esté comprobado, entre el número de la ranura donde está
residiendo el módulo de salida analógica y después entre el número del
canal de la salida analógica.
Capítulo 8: Operación de control PID
Cambio de modo
Run
0 = Lazo sigue modo del PLC
1 = Lazo es independiente
del modo del PLC
Cambio de modo
Automático
Manual del PLC DL06, 2a. edición en español, 6/07
Modos de la CPU:
Relación de los modos de lazo
Configuración del modo PID 1 V+00
Bit
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Cambio de modo
Cascada
V1400
1
2
0
3
4
5
6
7
8
9
10
11
12
13
14
A
B
C
D
8–31
