OL bomba
X101
27
OL triturador
X102
28
Parar normal
X2
29

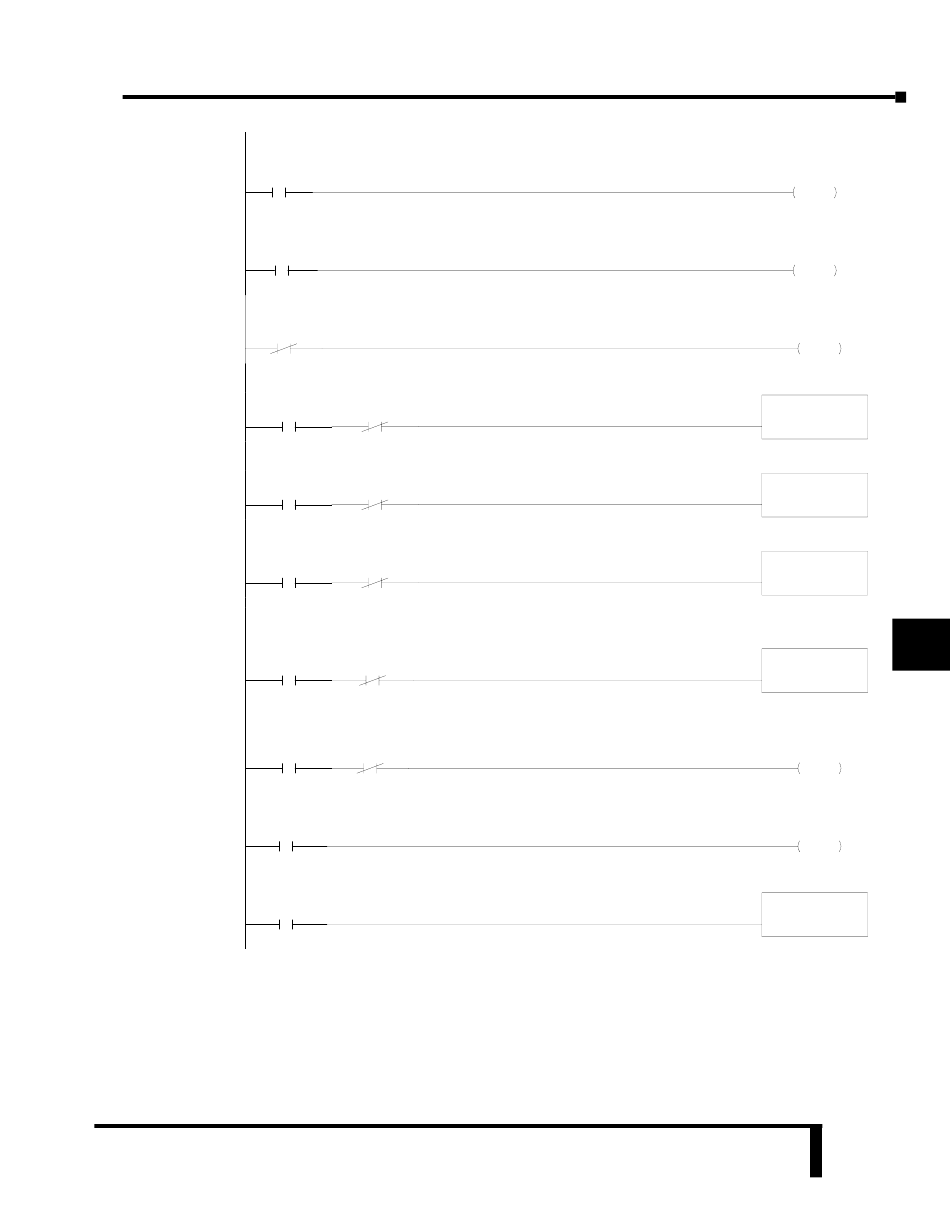

SI se está parando normalmente (C16 es ON) y C1 para, se activa el temporizador T11
Parando normal C1 funcionando
C2 X11
30
SI se está parando normalmente (C16 es ON) y C2 para, se activa el temporizador T12
Parando normal C2 funcionando
C2 X12
31
SI se está parando normalmente (C16 es ON) y C3 para, se activa el temporizador T13
Parando normal C3 funcionando
C2 X13
32
SI se está parando normalmente (C16 es ON) y el triturador para, se activa el
temporizador T14 para parar la bomba
Parando normal triturador corre
C2 X10
33
SI se está parando normalmente (C16 es ON) y el ventilador para, se desactiva el bitr
C16 , con lo cual para el sistema en cuestión.
Parando normal Ventilador ON
C2 X7
34
Control aliment
X100
35
Aliment parada
C100
36
Manual del PLC DL06, 2a. edición en español, 6/07
Capítulo 11: Recopilación y ejemplos
1
Ind OL bomba
Y103
OUT
2
Ind OL triturad
Y105
3
OUT
4
Parando normal
C2
SET
5
TMR
T11
6
K120
7
TMR
T12
K250
8
TMR
T13
9
K150
11
TMR
T14
11
K150
12
Parando normal
C2
RST
13
Aliment parada
C100
14
SET
A
TMR
T100
K60
B
C
D
