Configuración del modo 10
La memoria V7633 permite hacer la selección del modo HSIO. Use el BCD 10 en el byte
inferior de V7633 para seleccionar este modo.
Bits
15
14
13
0
0
0
0
Vea la página 3-6 para las funciones
de los bits 8 a 15
Escoja el método más conveniente para programar V7633 de lo siguiente:
• Incluya instrucciones LD y OUT en su programa ladder.
• Use el programa DirectSOFT (Menús Memory Editor o Data View)
• Use el programador D2–HPP
Recomendamos usar el primer método de modo que la configuración HSIO sea parte integral de
su programa. Se muestra un ejemplo más adelante en esta sección de como hacer ésto.
Relevadores especiales y valores prefijados.
Los valores prefijados son usados para causar una acción especial cuando el contador llegue al valor
prefijado. Vea la figura más abajo. Cada contador tiene 24 valores prefijados que usted puede
programar. Los valores prefijados son números de palabra doble (32 bits) de modo que ocupan dos
palabras. El usuario selecciona los valores prefijados y el contador continuamente compara el valor
corriente del contador con el valor prefijado; cuando los dos son iguales un contacto de relevador
especial es activado y la ejecución del programa salta a una rutina de interrupción.
Recomendamos usar relevadores especiales en la rutina de servicio de interrupción para causar la
acción inmediata que usted desee. Después que el servicio de interrupción ha sido completado,
la CPU retorna al programa prosiguiendo la ejecución del programa desde el punto de
interrupción. La función de comparación queda lista para el próximo evento de valor prefijado.

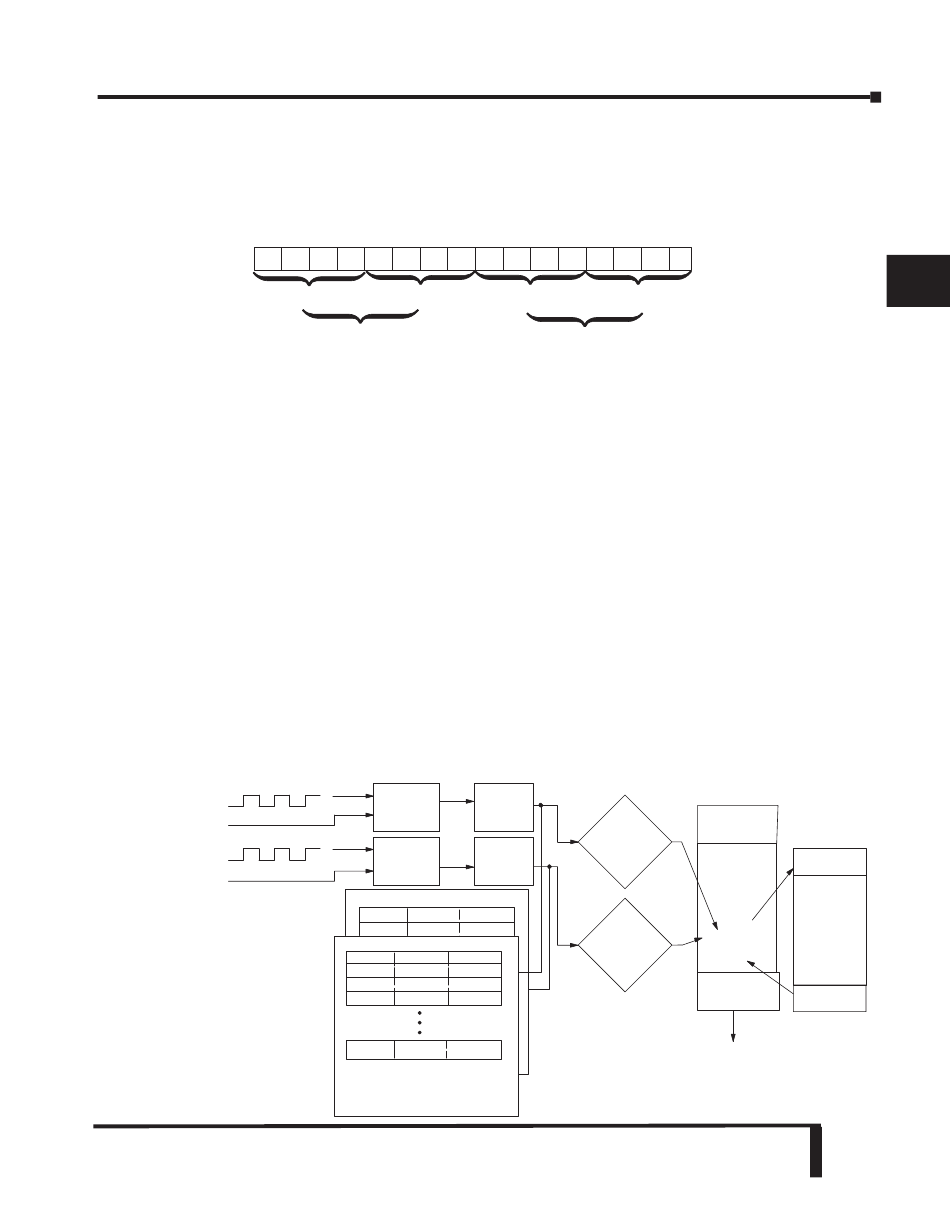

X0,pulso de conteo incremental
X2, reset externo?
X1, pulso de conteo incremental
X3, reset externo?
Dirección de memoria V7633
12
11
10
9
8
7
6
0
0
0
0
0
0
0
0
Configuración del modo 10 (BCD)
10 = Contador de alta velocidad
Valor
?Contador 1
corriente
Reset 1
Valor
?Contador 2
corriente
Reset 2
Contador 2: Datos
V3710
0000
1500
V3712
0000
2500
V3632
0000
2000
Contador 1: Datos
V3630
0000
1000
V3634
0000
2500
V3632
0000
2000
V3636
0000
3175
V3634
0000
2500
V3636
0000
3175
V3706
0921
0000
V3706
0000
0921
High
Low
Word
Word
Palabra
Palabra
alta
baja
Manual del PLC DL06, 2a. edición en español, 6/07
5
4
3
2
1
0
0
1
0
0
0
0
1
0
Barrido CPU
Actualización
Contador 1
de entradas
=
= Valor
prefijado
Contador 2
=
= Valor
Prefijado
Actualización
de salidas
INT
Ejecución
del
programa
Rutina de
Interrupción
HSIO
Instrucción
SPxxx
SPxxx
corriente
IRT
E–9
1
2
E
4
5
6
7
8
9
10
11
12
13
14
A
B
C
D
