Modo 10: Contador de alta velocidad

Propósito
El circuito HSIO contiene dos contadores de alta velocidad. Un tren de pulsos desde una fuente
externa (X0) hace contar el contador en cada transición de 0 a 1. El contador sólo cuenta para
arriba, de 0 hasta 9999 9999. El contador compara el valor corriente con hasta 24 valores
prefijados que usted defina. El propósito de los valores prefijados es causar una acción e cuando
se llegue a puntos específicos, haciéndolo ideal para aplicaciones de, por ejemplo, cortar a la
medida. Usa los contadores CT174 y CT176 en la CPU.

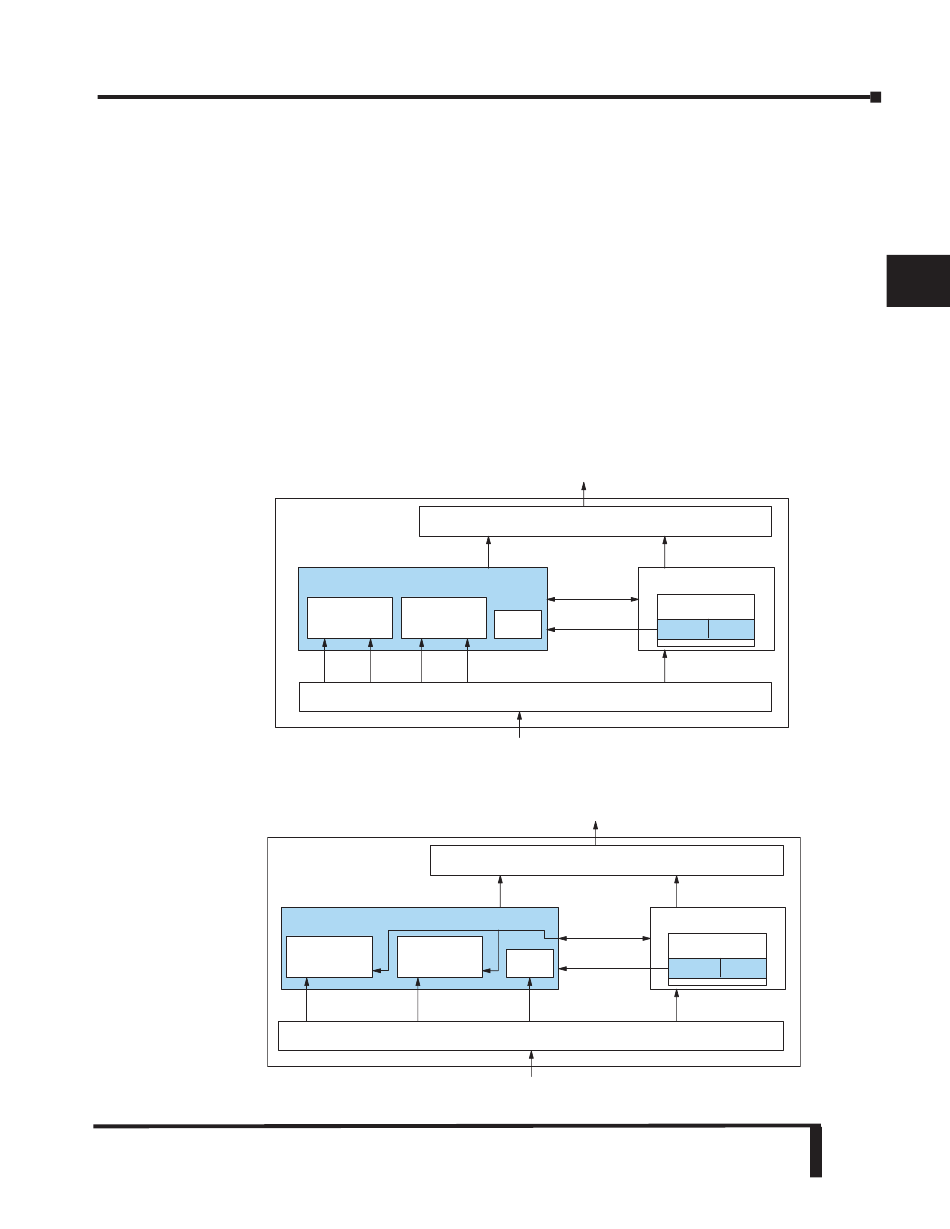

Diagrama de bloques funcional:

Vea el diagrama de abajo. Cuando el byte inferior del modo HSIO en la palabra V7633 contiene
un número 10 en BCD, el contador de alta velocidad en el circuito HSIO es habilitado. X0 y
X1 automáticamente se tornan las entradas de pulso para el contador de alta velocidad,
incrementando el contador en cada transición de 0 a 1. La entrada externa del comando de
vuelta a 0 del contador en X2 y X3 es el modo normal de configuración para el modo 10.
Usted puede usar X2 y X3 como entradas normales filtradas, en vez de usarlas como entradas
de reset dedicadas (que tornan 0) de cada contador. De esta manera el comando de reset del
contador debe ser generado en la lógica ladder.
Apéndice E: Entradas de alta velocidad y salidas de tren de pulsos
DL06
HSIO
Contador 1 Contador 2
CLK Reset CLK Reset
X0 X2 X1
DL06
HSIO
Contador 1 Contador 2
CLK Reset CLK Reset
X0 X1
Manual del PLC DL06, 2a. edición en español, 6/07
Circuito de salidas
Y0 - Y1
Datos E/S
Selección Modo
Filtro
?
X3
Circuito de entradas
Circuito de entradas
Y0 - Y1?
Datos E/S
Selección Modo
Filtro
?
X2 - X3
Circuito de salidas
Y2 - Y17
CPU
Memoria V
V7633 0010
X4 - X23
Y2 - Y17
CPU
Memoria V
V7633 0010
X4 - X23
