Apéndice E: Entradas de alta velocidad y salidas de tren de pulsos

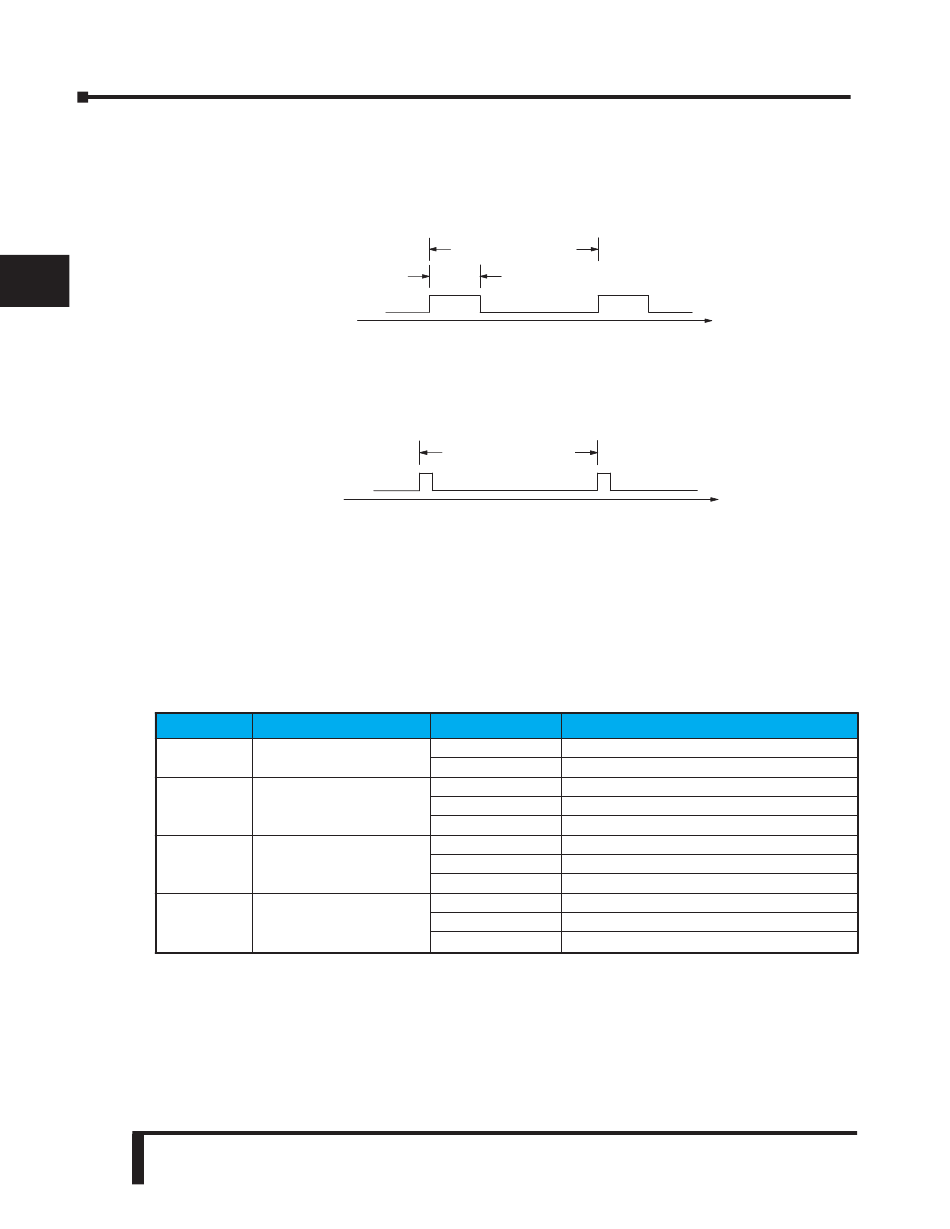

Parámetros de sincronización de interrupción externa
Las señales externas de interrupción deben reunir ciertos criterios de sincronización para
1
garantizar que resulte una interrupción. Vea el esquema de sincronización abajo. El ancho
mínimo de pulso es 0,1 milisegundo. Debe haber alguna demora antes del próximo pulso de
2
interrupción, de modo que el período de interrupción no pueda ser más pequeño que 0,5 ms.
E
4
Parámetros de interrupción por tiempo
5
Cuando se selecciona la interrupción por tiempo, el sistema de entradas y salidas de alta
velocidad genera la interrupción a la lógica ladder. No hay "ancho de pulso" de interrupción en
este caso, pero el período de interrupción se puede ajustar de 5 a 999 ms.
6
7
8
Configuración INT temporizada / entrada X
Las opciones configurables de entradas discretas para el modo de alta velocidad de interrupción se
9 listan en la tabla de abajo. La entrada X0 es la interrupción externa cuando "0004" está en V7634. Si
usted en cambio necesita una interrupción por tiempo, entonces V7634 contiene el período de tiempo
de interrupción, y la entrada X0 llega a ser una entrada filtrada (usa la constante de tiempo de filtro
10
X1 originalmente). Las entradas X0, X1, X2, y X3, pueden filtrar las entradas, teniendo registros
individuales de configuración y constantes de tiempo de filtro, entradas de interrupción o entradas de
11
contador.
Entrada
12
X0
13
X1
14
X2
A
X3
B
Si usted está usando solamente uno de los puntos para una interrupción, puede escoger un modo
principal diferente (por ejemplo 10, 20, 30, 50, o 60); y entonces, configura solo uno de las terminales
C
no tomado como interrupción. Por ejemplo, quizás quiera configurar su CPU como el modo contador
(el Modo 10) y usar la señal X3 para una interrupción de alta velocidad. Usted debe leer las secciones
D
individuales para otro modo alternativo que usted quiera escoger. Allí usted encontrará las
instrucciones de cómo escoger una interrupción de alta velocidad como una función secundaria.
