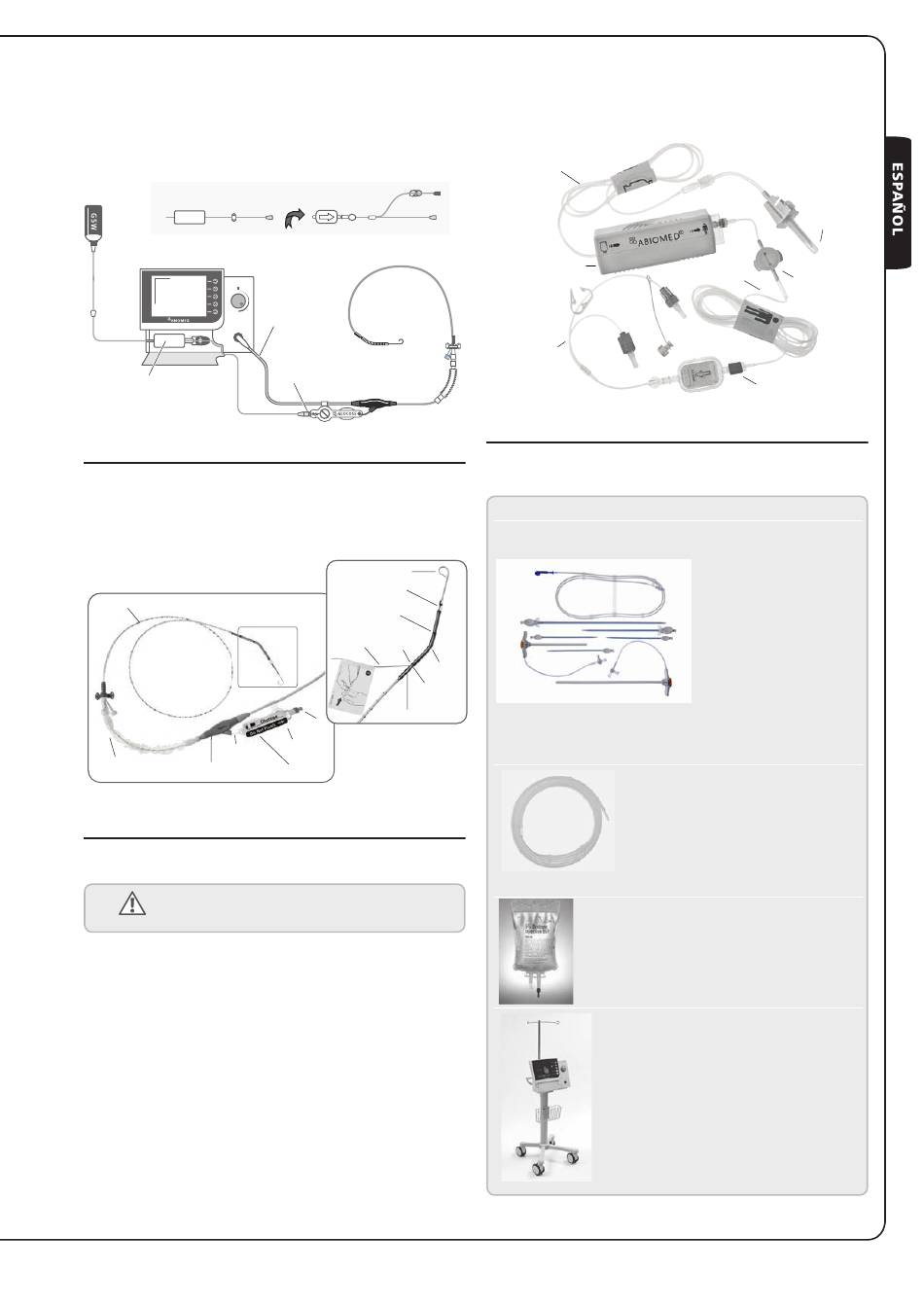

CONFIGURACIONES DEL SISTEMA

El Automated Impella Controller se conecta al catéter Impella y a los
accesorios en la configuración de instalación inicial tal y como se muestra
en la ilustración.
Si se incluye, desconectar el conector en Y del tubo de purga
Solución
de glucosa
Automated Impella Controller

Casete de purga

Figura 4.1
CATÉTER IMPELLA
El catéter Impella es una bomba de sangre microaxial intravascular. El
sistema Impella CP ® con SmartAssist administra un flujo máximo de
4,3 litros de sangre por minuto desde el ventrículo izquierdo hasta la aorta.
Eje del catéter
Brazo lateral
transparente
Vaina de reacceso
Conector rojo
del Impella
Figura 4.2
CASETE DE PURGA
No utilice solución salina en el sistema de purga.
El casete de purga administra líquido de enjuague al catéter Impella.
El líquido de purga (normalmente solución de glucosa al 5 % en agua
con heparina) fluye desde el casete de purga hasta la bomba de sangre
microaxial a través del catéter para evitar que entre sangre en el motor.
Cuando el casete de purga está instalado correctamente en el Automated
Impella Controller, el logotipo de Abiomed
mirando hacia usted.
Si se incluye, desconecte y deseche el conector en Y del tubo al montar
el sistema Impella CP con SmartAssist
®
extremo del tubo de purga directamente al luer amarillo del catéter
Impella.
Impella CP con SmartAssist
®
Catéter Impella ®
Cable
conector
Conectar el tubo de purga
directamente al catéter Impella
®
Pigtail
Zona de entrada
Marcador radiopaco
Luz Zona de
EasyGuide
salida
Cánula
Sensor
de fibra
óptica
Cubierta del motor
Válvula de
retención
Depósito
de presión
Filtro de infusión
® está en posición vertical y
. Conecte el luer amarillo del
®
®
Vía de suministro
Casete de purga
Conector en Y
Figura 4.3
ACCESORIOS

Descripciones de los componentes

El kit de introductor Impella CP ® con SmartAssist
acceso a las arterias para el catéter Impella CP
La guía de colocación de 0,018 pulgadas y 260 cm
se usa para la colocación del catéter. La guía tiene
una punta radiopaca y moldeable.
Estas guías alternativas se han probado y se ha
autorizado su uso con el sistema Impella: Boston
Scientific Platinum Plus™ ST de 0,018 pulgadas y Boston
Scientific V-18 Control Wire™ ST de 0,018 pulgadas.
Suministrada por el hospital:
La solución de glucosa (por lo general, glucosa al 5 % en
agua con 50 UI/ml de heparina) se utiliza como líquido de
purga a través del catéter Impella.
El carro del Automated Impella Controller sostiene al
Automated Impella Controller. El carro tiene ruedas
para facilitar el transporte del controlador, además de
una cesta de almacenamiento. (Para obtener más
información, incluidas las instrucciones de montaje,
consulte las instrucciones de uso del carro del
Automated Impella Controller).
Punta del líquido
de purga
Tubo de purga Disco de purga
Conector luer
amarillo
® se emplea para obtener
con SmartAssist . Contiene
® ®
lo siguiente:
• Dos introductores desprendibles
de 14 Fr (13 cm y 25 cm) con
válvula hemostática para un
ajuste perfecto alrededor de los
componentes y una configuración
de "separación" de un solo paso.
• Dilatadores de 8 Fr, 10 Fr, 12 Fr y
14 Fr, fáciles de insertar y retirar, y
con un diseño suave para un acceso
atraumático a la arteria femoral.
• Guía de acceso rígida de
0,035 pulgadas.
