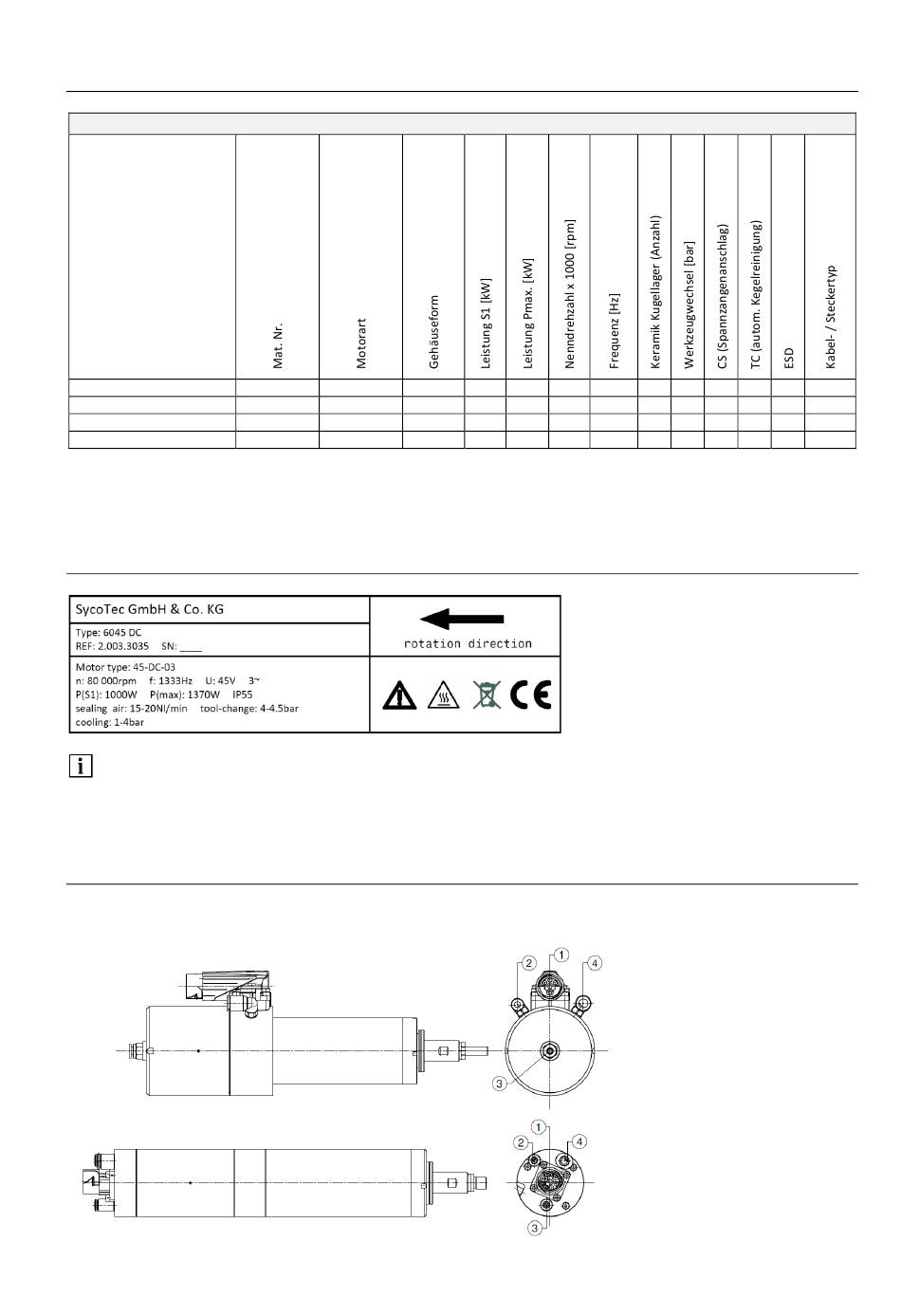

Typenschild; Anschlüsse - SycoTec 6045 DC-C5-80-10 Manual De Instrucciones

3.2 Variantenübersicht
Type 6045
Bezeichnung
6045 DC-C5-80-10
6045 DC-C5-80-20-CD45
6045 DC-C5-80-20-FL
Es müssen nicht alle verfügbaren Typen in der Variantenübersicht aufgelistet sein. Die Ausstattungsmerkmale ihrer
Motorspindel können Sie auch dem typenspezifischen Datenblatt, dem angebrachten Typenschild oder dem
beiliegenden Prüfprotokoll entnehmen.
3.3

Typenschild

Symbole siehe 1.1 Verwendete Symbole
Jede Motorspindel ist mit einem Typenschild versehen auf dem die Spindeltype, Serialnummer, Leistungsdaten
und wichtige Betriebswerte angegeben sind.
3.4 Anschlüsse
Die Motorspindel hat die in der nachfolgenden Abbildung gekennzeichneten Anschlüsse:
2.003.3035 45-DC-03 D45/60
2.003.3440 45-DC-04
2.003.3400 45-DC-04
1,0 1,37 80
CD45 2,0 3,7 80
FL45 2,0 3,7 80
8
✓ ✓
1333 2 4
✓ ✓
1333 2 6
✓ ✓
1333 2 6
(1) Motoranschluss und PTC
(2) Sperrluft
(3) Werkzeugwechsel und
Kegelreinigung
(4) Äußere Werkzeugkühlung
(Spraydüsen)
DE

915

915

915
