Connecteur

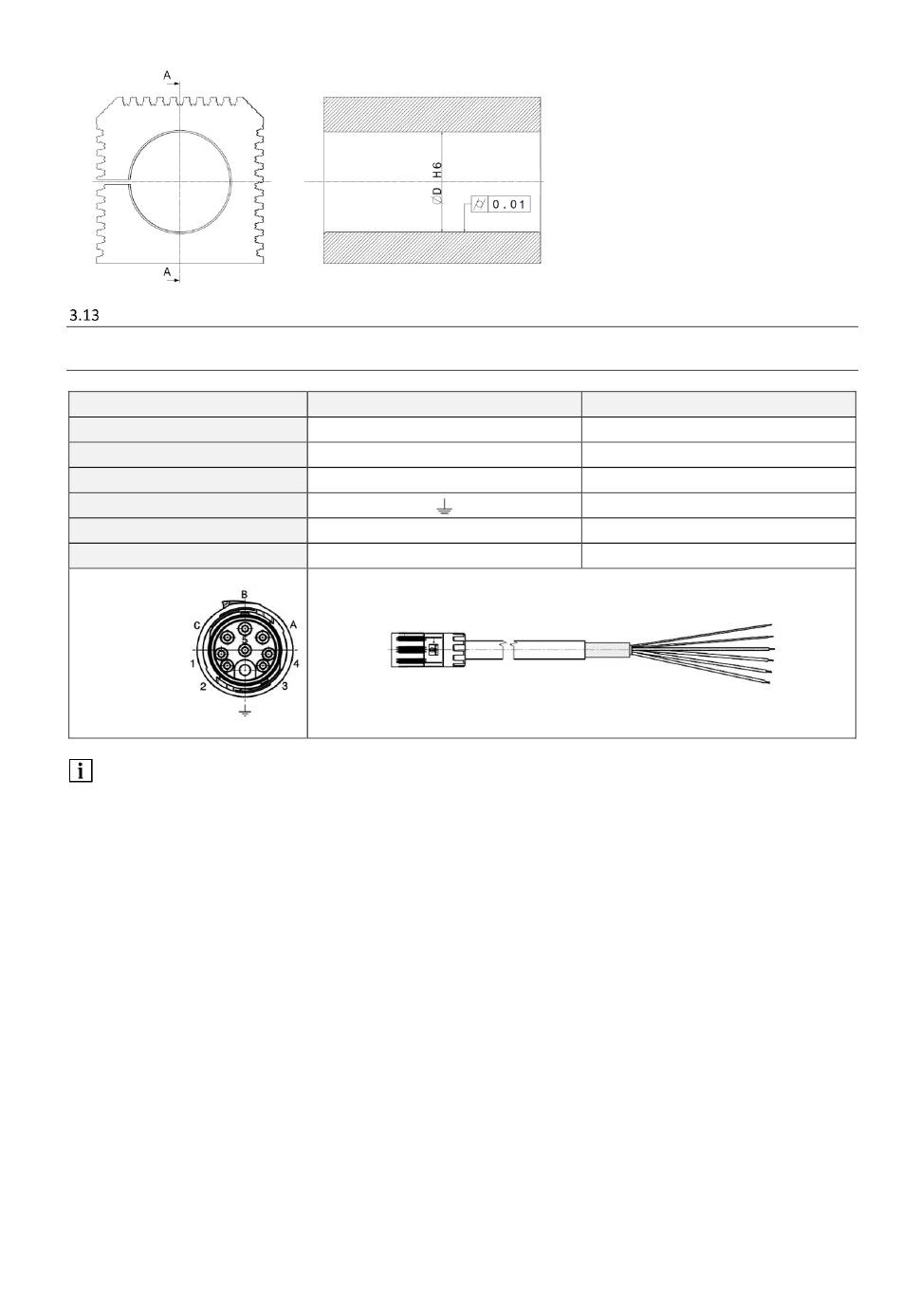

3.13.1 Affectation du connecteur et du câble de connexion
Désignation
Phase U
Phase V
Phase W
Conducteur de protection PE
Thermistor PTC TP-
Thermistor PTC TP+
SycoTec recommande l'utilisation des câbles de connexion indiqués dans le chapitre 2.2 Accessoires.
Si vous devez fabriquer vous-même le câble de connexion, veuillez respecter l'affectation indiquée dans le
tableau ci-dessus et contactez votre interlocuteur SycoTec en cas d'incertitude.
Connecteur à fiche 915 – broche
A
B
C
1
2
11
Câble de connexion 915
U / L1
V / L2
W / L3
(GN/YE)
(WH)
(BK)
