Conector enchufable

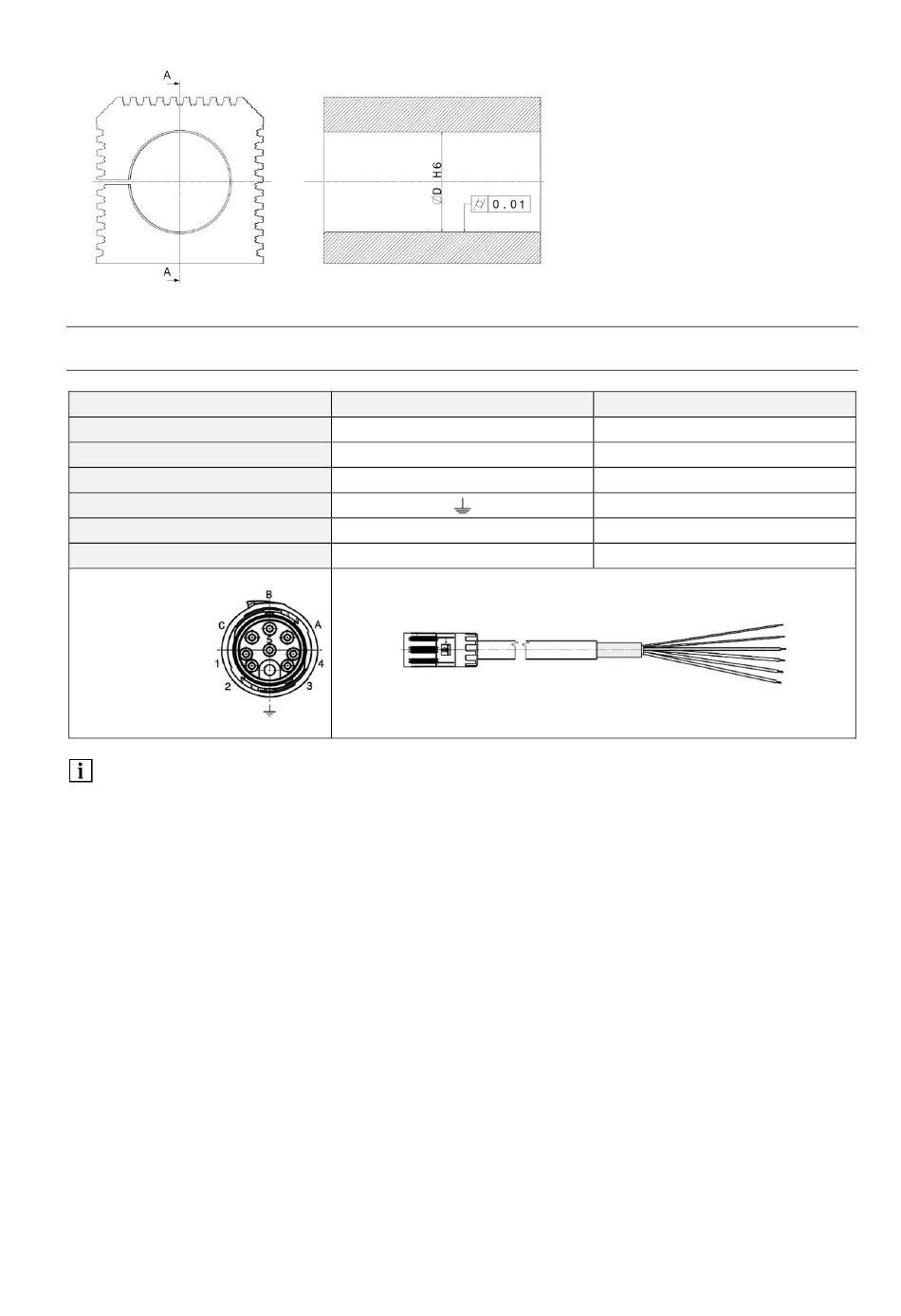

3.13.1 Asignación en el conector enchufable y el cable de conexión
Descripción
Fase U
Fase V
Fase W
Conductor potencial de tierra PE
Termistor PTC TP-
Termistor PTC TP+
SycoTec recomienda el uso del cable de conexión que aparece en los listados de los accesorios. Si el cable
de conexión se fabrica por cuenta propia, tenga en cuenta la asignación de la tabla superior y póngase en
contacto con su interlocutor de SycoTec para aclarar dudas.
Conector enchufable 915 – husillo
A
B
C
1
2
11
Cable de conexión 915
U / L1
V / L2
W / L3
(GN/YE)
(WH)
(BK)
