Funzionamento del rilevatore di raggi X Manuale d'uso dei rilevatori XRpad2 HWC-M
17.1 Collegamento cablato del rilevatore di raggi X

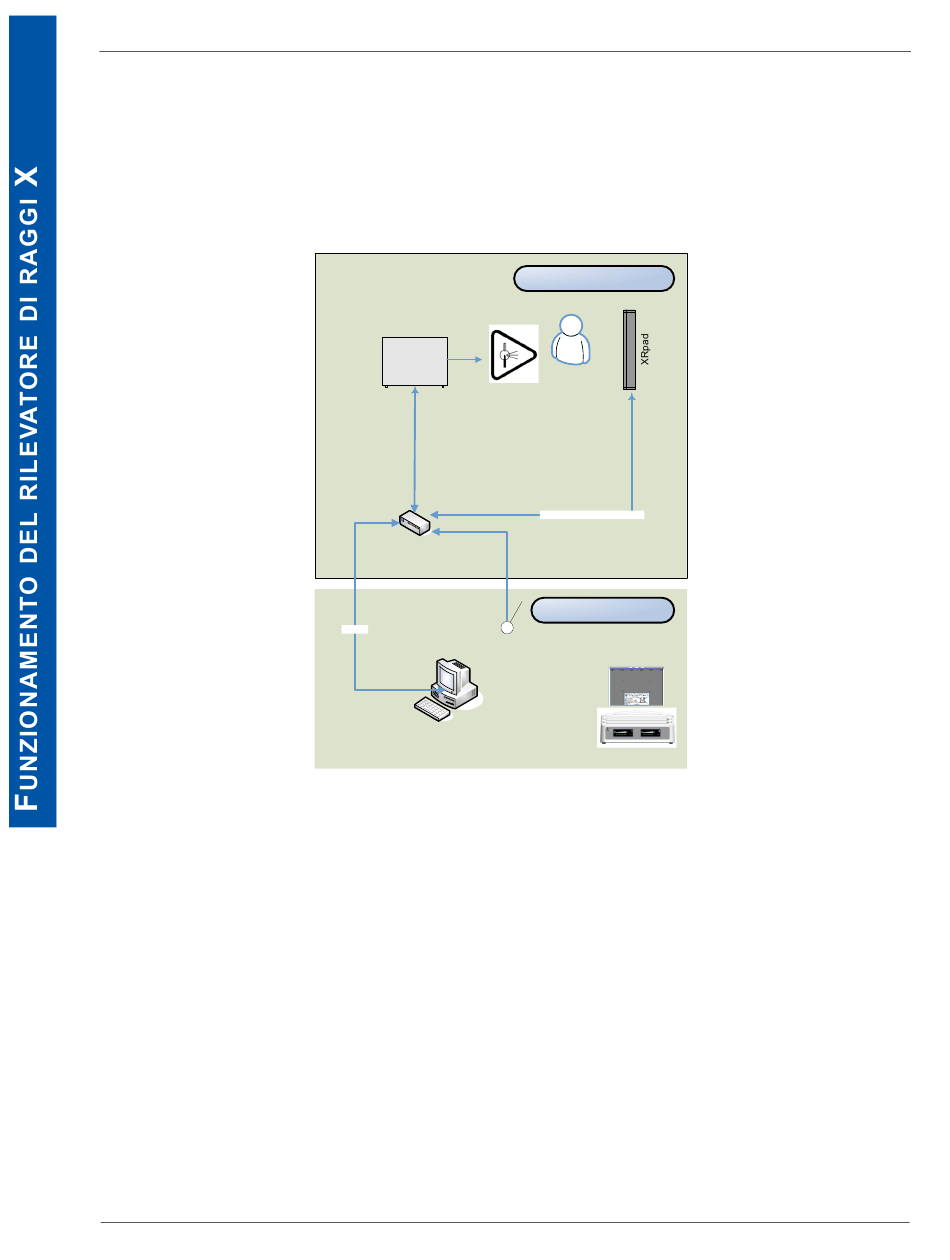

La Figura 14 mostra il collegamento cablato del rilevatore di raggi X in un ambiente di assistenza
sanitaria professionale installato. Nell'applicazione cablata, il rilevatore di raggi X è collegato
alla XRpad Interface and Power Unit, che in questo modo alimenta il rilevatore di raggi X
ed è responsabile del trasferimento dei dati. La presa di corrente deve trovarsi nelle vicinanze
dell'unità XRpad Interface and Power Unit e deve essere facilmente accessibile.
Ambiente di esposizione
Generatore
Oggetto
Sorgente
dei raggi X
Cavo del rilevatore di XRpad LPT
Interface
Power Unit (IPU)
Ambiente dell'operatore
Cat 5e/6
Interruttore manuale
Akku
Workstation di imaging
Caricabatterie
Figura 14 Collegamento cablato del rilevatore di raggi X
La XRpad Interface and Power Unit può essere montata all'interno di un contenitore per appa-
recchiature, se il contenitore dispone di un'adeguata ventilazione interna. La XRpad Interface
and Power Unit è collegata alla workstation di imaging mediante un cavo CAT-5e/6. Assicurarsi
che la XRpad Interface and Power Unit non sia collegata direttamente alla rete (clinica)
dell'ospedale. Se il rilevatore viene utilizzato in modalità di trigger esterno, l'interfaccia del
trigger della XRpad Interface and Power Unit deve essere collegata con il generatore e con
l'interruttore manuale.
La XRpad Interface and Power Unit comunica mediante un'interfaccia di rete Gigabit Ethernet
standard e include una porta RJ45. Per via del traffico di rete complessivo, si consiglia di usare
questa interfaccia in una connessione diretta (Point-to-Point) con il computer host, per ottenere
prestazioni di velocità ottimali. La XRpad Interface and Power Unit deve essere collegata al
computer host mediante uno dei cavi di interfaccia Varex Imaging XRD GigE o CAT-5e/CAT-6
(tipi di cavi schermati a spirale o a trefoli, o conduttore solido in rame). Il cavo può essere lungo
fino a 31 m.
