Quintas ruedas
1.
Pare el vehículo y el remolque en posición recti-
línea, en una superficie a nivel. Jale la perilla
roja de suministro de aire al remolque para
poner los frenos de estacionamiento de éste.
2.
Ponga los frenos de estacionamiento del vehí-
culo, entonces libere el mecanismo deslizable
usando el método apropiado, según el fabricante
de la quinta rueda.
2.1
Fontaine: Levante la manija de tiro de
desbloqueo del mecanismo deslizable
para desengancharlo de la placa de guía.
Entonces tire de la manija hasta que esté
en la posición de desbloqueo, donde se
puede colocar contra la placa de guía
para mantenerla hacia afuera. La manija
permanecerá en la posición de desblo-
queo hasta que se desenganche manual-
mente de la placa de guía. Vea la
gura
17.12.
2.2
Holland: Jale la barra de accionamiento
hacia afuera. Asegúrese que ambos pasa-
dores laterales de la placa deslizable se
hayan liberado. Vea la
3.
Baje los patines del remolque justo lo suficiente
como para quitar el peso del vehículo.
10/26/2010

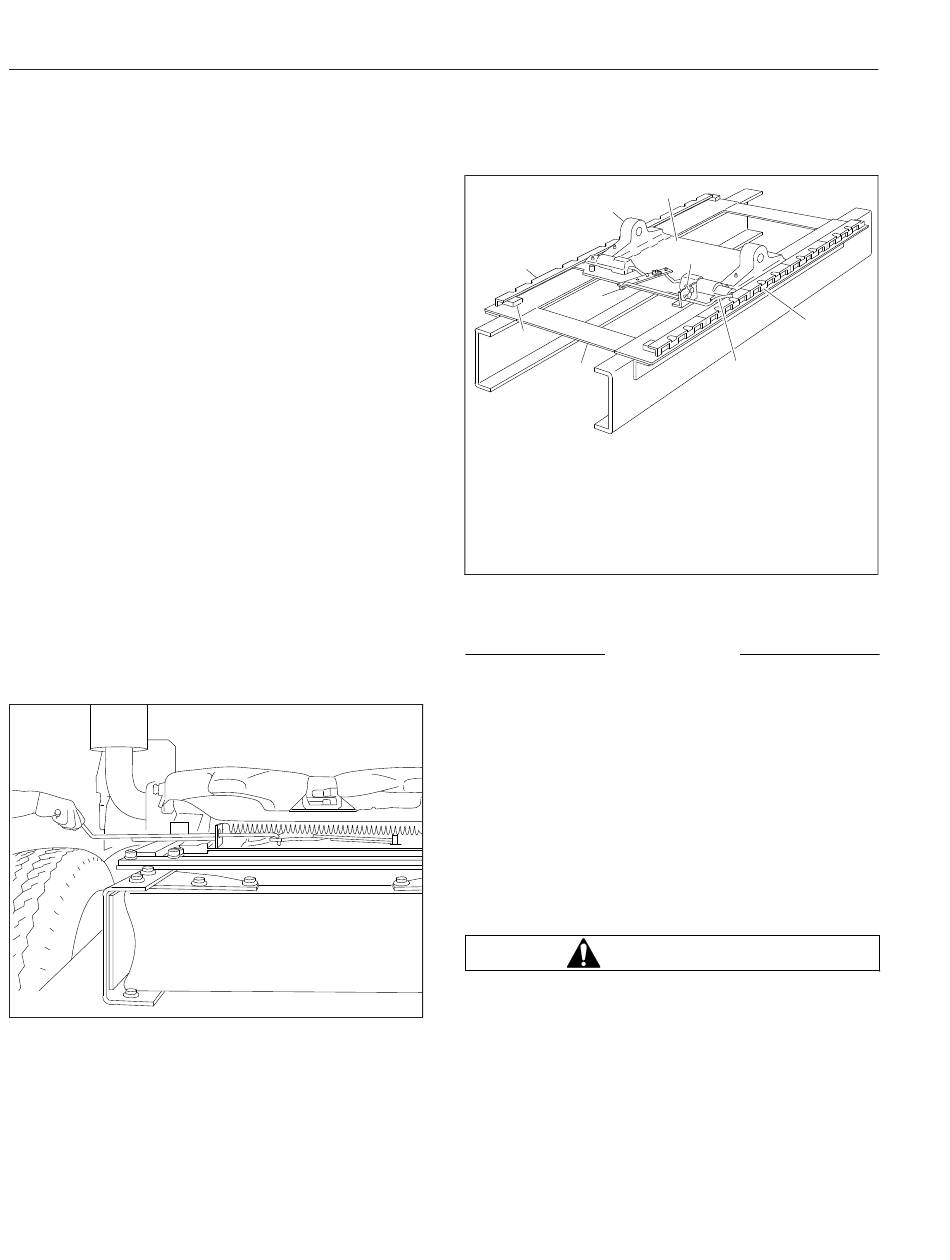

Figura 17.12, Liberación manual de la quinta rueda
deslizable Fontaine
4.
Bloquee las ruedas del remolque por delante y
por detrás para evitar que el remolque se
mueva.
17.9
Fi-
Figura
17.13.
f310050
4
3
8
2
1
10/26/2010
1. Placa de base
2. Tope fijado con
pernos
3. Riel de la placa de
base
4. Montaje de la quinta
rueda
Figura 17.13, Liberación manual de la quinta rueda
deslizable Holland Simplex
CUIDADO
Al mover la quinta rueda a la posición deseada,
asegúrese que los patines del remolque no
hagan contacto con el chasis del vehículo ni con
otros componentes en ningún momento. Asegú-
rese que la parte delantera del remolque no haga
contacto con la parte trasera de la cabina ni con
otros componentes si éstos sobresalen más allá
de la parte trasera de la cabina.
5.
Libere los frenos de estacionamiento del vehí-
culo, luego mueva éste lentamente hacia ade-
lante o hacia atrás hasta que la quinta rueda
esté en la posición deseada.
ADVERTENCIA
Revise las cuñas de bloqueo para comprobar que
se hayan asentado en las ranuras. No lograr el
bloqueo de todos los componentes puede permi-
tir que se desenganche el tractor del remolque,
posiblemente dando por resultado lesiones per-
sonales graves o la muerte.
6.
Aplique los frenos de estacionamiento del vehí-
culo, entonces bloquee el mecanismo deslizable
5
6
3
7
f310445
5. Placa deslizable
6. Seguro
7. Barra de
accionamiento
8. Palanca de
accionamiento
