2. Instalación
Midiendo la Resistencia
de Lazo para un SLC de
Cuatro-Hilos
Midiendo la Longitud
Total de Alambre para
un SLC de Cuatro-hilos
Nota: El circuito en T no es
permitido en un SLC de cuatro hilos
36
www.PDF-Zoo.com
www.PDF-Zoo.com
Requisitos de Alambre para un SLC de Cuatro-Hilos
La resistencia CD total del par del SLC no puede exceder 40 ohmios. Mida la
resistencia CD como es mostrado en la Figura 24. Para los requisitos de alambrado de
UL, refiérase al Apéndice F.
1.
Desconecte la Salida del SLC y el Regreso del SLC en el panel de control.
2.
Corte las dos cabezas del Regreso del SLC.
3.
Mida la resistencia a través de las cabezas de la Salida del SLC (Figura 24).

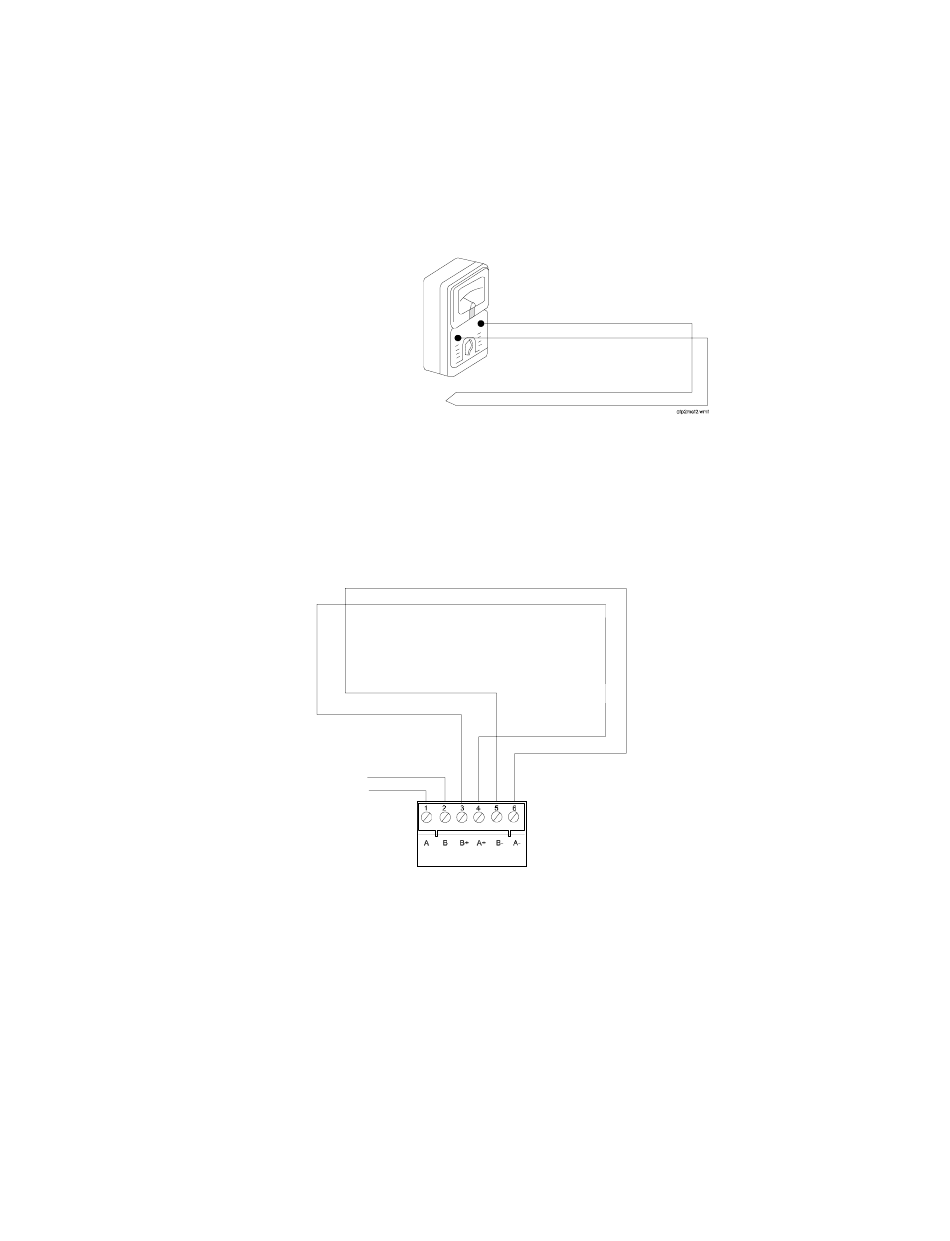

Figura 24 Cabezas del Medidor para Medir un SLC de Cuatro-Hilos
La longitud total de alambre (12 AWG) en un SLC de cuatro hilo no puede exceder
10,000 pies. La Figura 25 identifica los lazos de salida y de regreso desde el terminal
TB5 del SLC en el CPU:
SLC A (regreso del lazo)
SLC B (lazo de salida)
no conexión
TB5
Figura 25 Midiendo la Longitud del Alambre – SLC de Cuatro-Hilos
PRELIMINARY
Alambrando un Circuito de Señalización de Línea (SLC)
Salida del SLC
Regreso del SLC
CPU
AFP-200 Instruction PN 15511:G 07/22/98
