La Fuente de Alimentación Principal
La Fuente de Alimentación Principal
AFP-200 Instruction PN 15511:G 07/22/98
www.PDF-Zoo.com
www.PDF-Zoo.com
La fuente de alimentación principal del panel de control puede proporcionar un total de
5.0 A en alarma y 1.0 A en reserva (condición de No-Alarma). La corriente disponible
para alimentar a los dispositivos externos, sin embargo, está sujetada a los limites
menores como es mostrado en la Figura 125 y en la Figura 126.
Las limitaciones de Corriente en Reserva
La corriente para operar un dispositivo externo en reserva (No-Alarma) está sujetado a
las siguientes limitaciones:
1.
Energía no-restablecida (terminales 3 y 4 del TB1) y energía restablecida
(terminales 5 y 6 del TB1) está limitada a un total combinado de 0.5 A. Utilizando
la Tabla 49, la Columna 1 de Calculo, verifique que el subtotal combinado de las
filas 4 y 5 es menos que 0.5 A.
2.
La carga total de la fuente de alimentación está limitada a 1.0 A. Utilizando la
Tabla 49, verifique que el total de la Columna 1 de Cálculos es menos que 1.0 A.

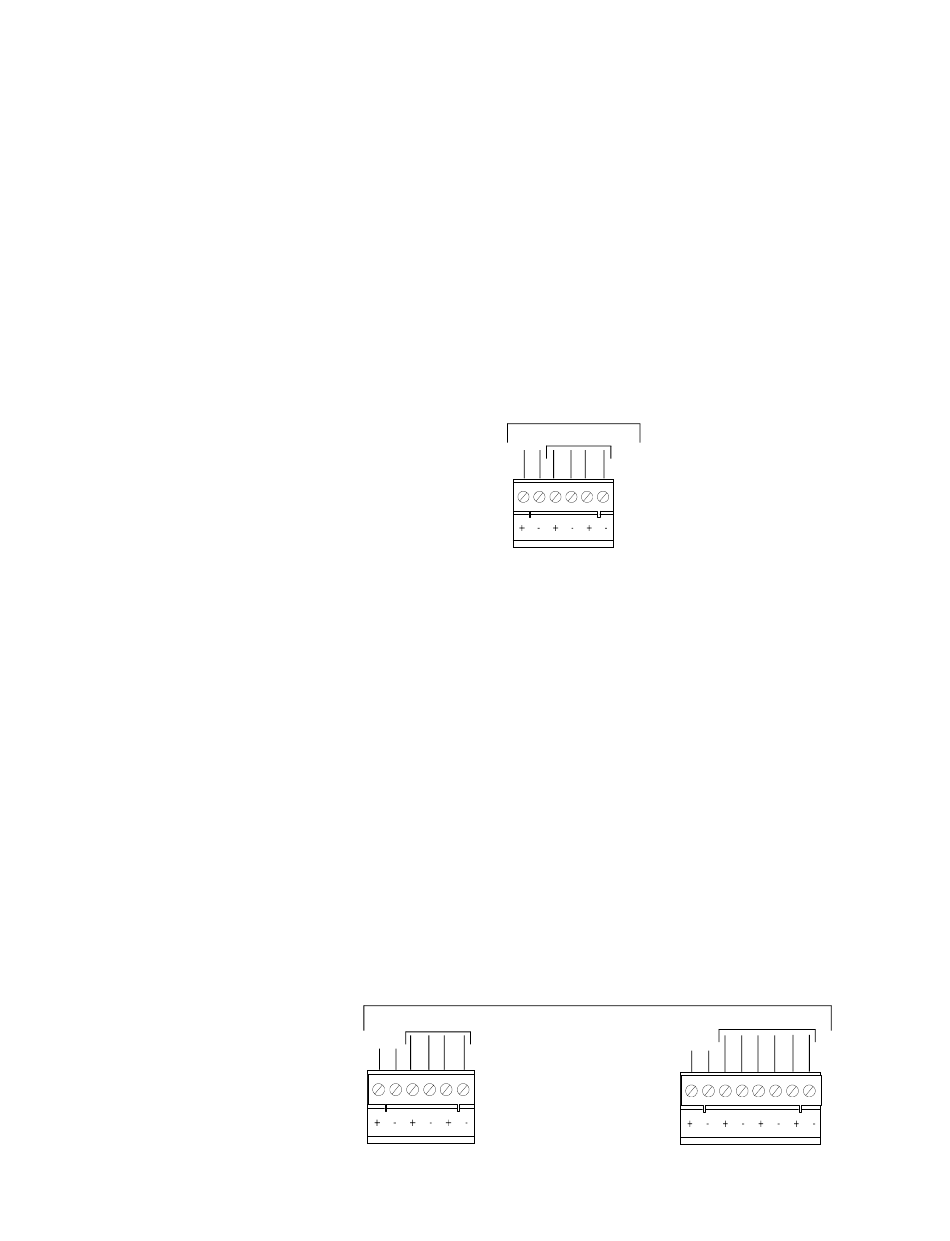

Figura 125 Limitaciones de la Corriente de Reserva del TB1
Limitaciones de la Corriente en Alarma – Operación del sistema
en la energía principal
La corriente para operar a los dispositivos externos en alarma es sujetada a las
siguientes limitaciones:
1.
La energía ondulada alta (terminales 1 y 2 del TB1) es limitada a 1.5 A. Utilizando la
Columna 2 de Cálculos de la Tabla 49, verifique que el subtotal de la fila 3 es menor que 1.5
A.
2.
La energía no-restablecida (terminales 3 y 4 del TB1) y la energía restablecida (terminales 5
y 6 del TB1) están limitadas a un total combinado de 0.5 A. Utilizando la Columna 2 de
Calculo de la Tabla 49, verifique que el subtotal de las filas 4 y 5 es menor que 0.5 A.
3.
La carga máxima en el NAC 1 (terminales 1 y 2 del NAC) no puede exceder 2.5 A.
Utilizando la Columna 2 de Calculo de la Tabla 49, verifique que el subtotal de la fila 6 es
menor que 2.5 A.
4.
La carga combinada máxima en el NAC 2, NAC 3, y el NAC 4 (terminales 3-8 del NAC2) no
puede exceder 2.5 A. Utilizando la Columna 2 de Calculo de la Tabla 49, verifique que el
subtotal de la fila 7, 8, o 9 es menor que 2.5 A.
5.
La carga de la fuente de alimentación está limitada a 5.0 A. Utilizando la Columna 2 de la
Tabla 49, verifique que el subtotal es menor que 5.0 A.
0.5 A combinados
1.5 A
1
2
3
4
5
6
TB1
Figura 126 Limitaciones de la Corriente de Alarma del TB1 y del TB2
PRELIMINARY
Apéndice A – Cálculos de la Fuente de Alimentación
1.0 A del Sistema Total
0.5 A combinados
1
2
3
4
5
6
TB1
5.0 A Total del Sistema
TB2
2.5 A combinados
1.5 A
2
3
4
5
6
7
8
1
129
