Esta sección contiene los diagramas del alambrado típico para las siguientes
aplicaciones de descarga:
•
Conexiones del Circuito de Descarga del NAC (Figura 144)
•
Conectando un dispositivo de descarga a un panel de control (Figura 145 en la
página 162)
•
Conectando un dispositivo de descarga a un panel de control a través de un módulo
CMX (Figura 146 en la página 162)
•
Conectando el panel de control a una estación de cancelación de la descarga de
agente (Figura 147 en la página 163)
Conexiones de Descarga del NAC (TB2 y TB3)
La Figura 144 muestra las conexiones típicas de la descarga/NAC a través del TB2 en el
panel de control.
•
Para una lista de las válvulas de solenoide compatible, refiérase al Documento de
Compatibilidad del Dispositivo.
•
Termine todos los circuitos no utilizados con un ELR de 4.7K.
Válvulas Compatible
de Solenoide
TB1

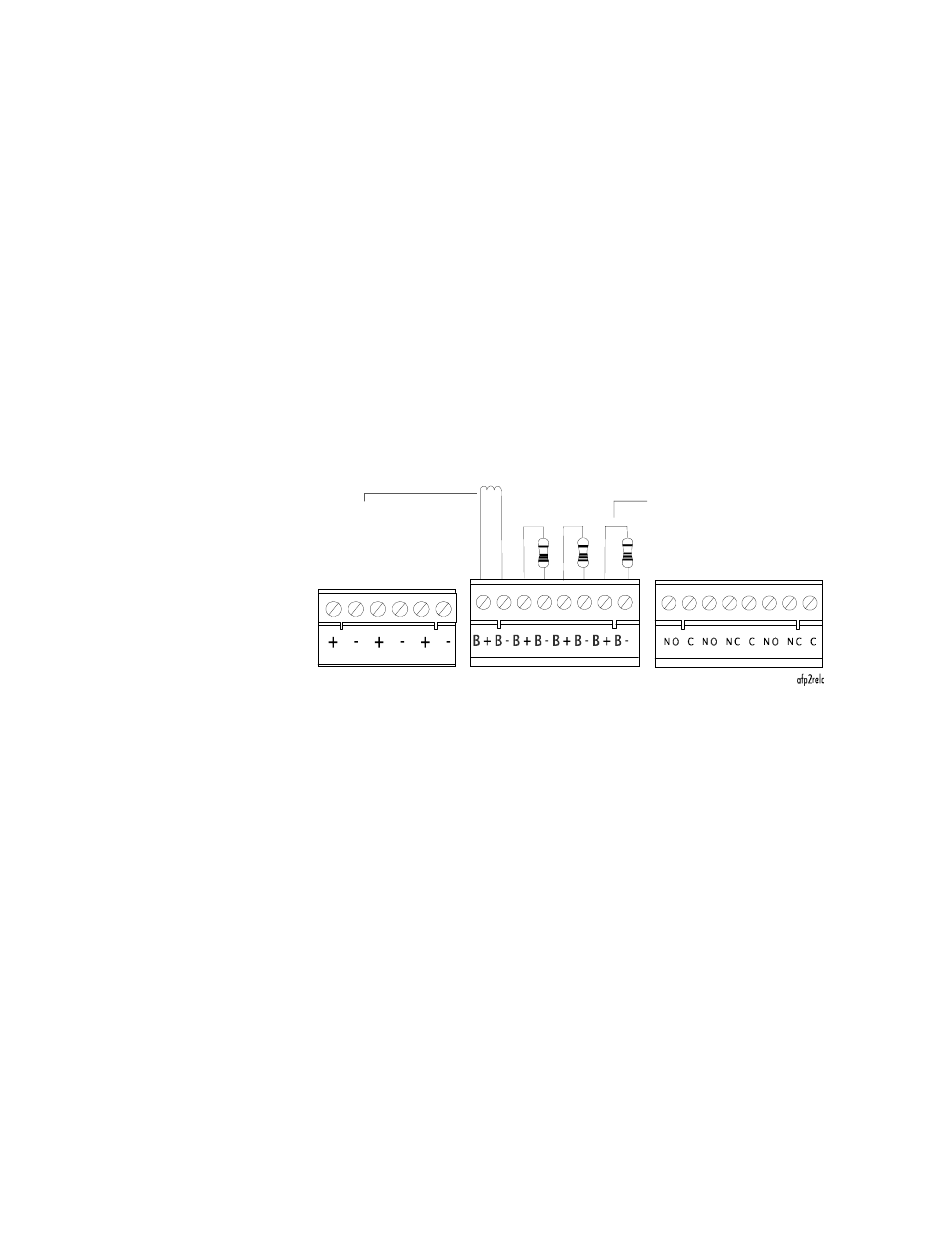

Figura 144 Conexiones de Descarga/Notificación
PRELIMINARY
Apéndice D: Aplicaciones de Descarga
TB2
Termine todos los circuitos
no utilizados con un ELR de
4.7K como es mostrado.
TB3
161
