2. Instalación
Nota: Para la interface del
terminal y la información de
protocolo, refiérase al
Apéndice J.
30
www.PDF-Zoo.com www.PDF-Zoo.com
Dispositivos del EIA-232 –:Impresoras Remotas/CRTs (TB4)

Conexiones de la CRT

Esta sección muestra como conectar una CRT al panel de control y como conectar una
combinación de CRTs e impresoras (en cadena). La Figura 16 muestra las conexiones
típicas para una CRT al panel de control:
Enchufe este
DB-25 dentro del
puerto EIA-232
del CRT

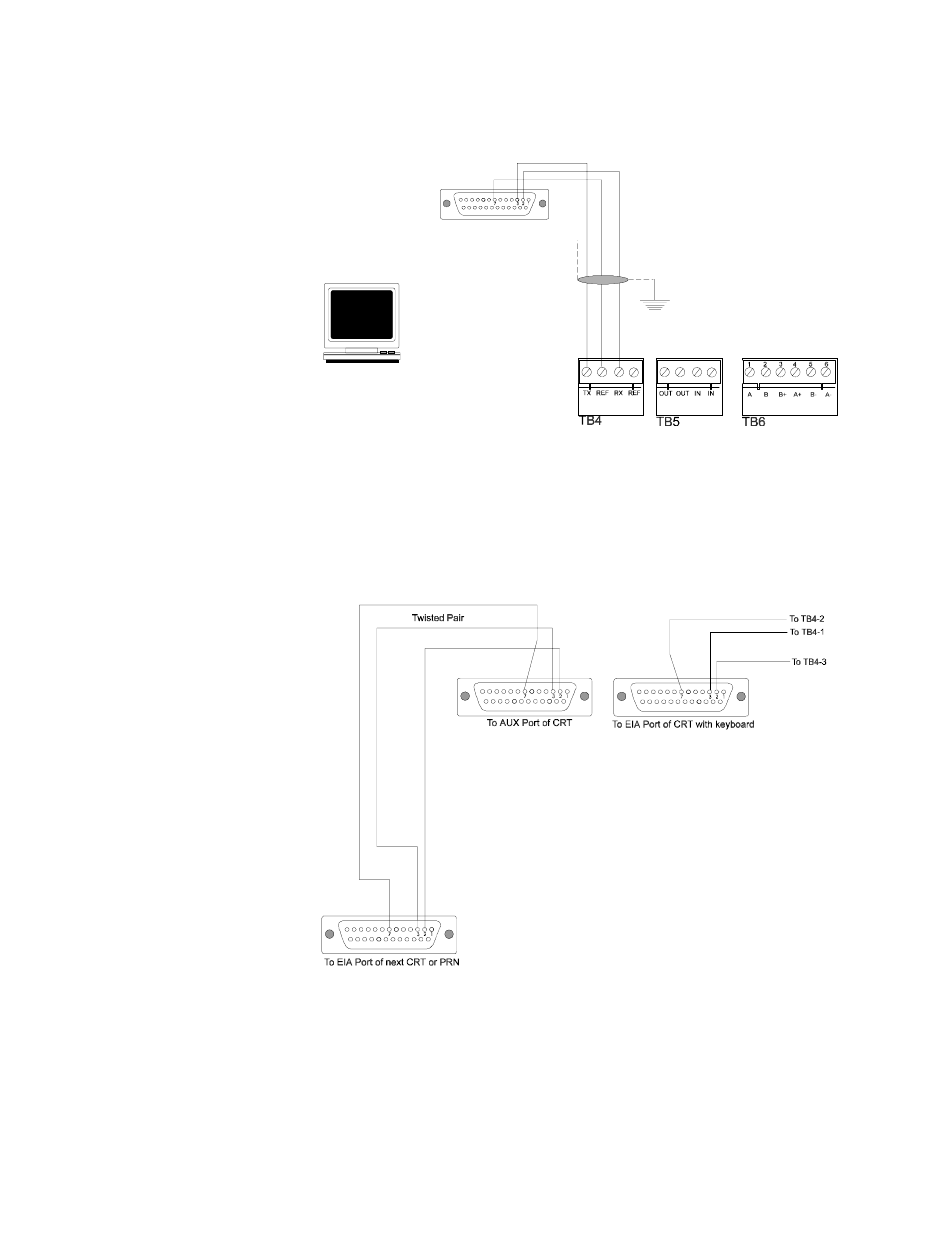

Figura 16 Conexiones del CRT
La Figura 17 muestra las conexiones en cadena típicas para los CRTs, las impresoras, o
ambas. Esta configuración requiere que el parámetro de copia del ajuste del CRT sea
cambiado a BCOPY? (Refiérase a la configuración del CRT en el Apéndice I)
Figura 17 Conexiones para CRTs Múltiples o CRTs e Impresoras Combinadas
PRELIMINARY
Conecte el TX (alfiler 3) al terminal 1 del TB4
Conecte el REF (alfiler 7) al termina 2 del TB4
Conecte el RX (alfiler 2) al termina 3 del TB4
AFP-200 Instruction PN 15511:G 07/22/98
