Apéndice B: Aplicaciones de la NFPA
Sistemas de Alarma de Fuego de la Estación Central (Locales Protegidos)
136
www.PDF-Zoo.com
www.PDF-Zoo.com
Sistemas de Alarma de Fuego de la Estación Central (Locales Protegidos)
Instalando un 911 AC de Notifier
El 911 AC de Notifier– para la conexión a un Receptor de la Estación Central o a una
Unidad Receptora de los Locales Protegidos. Este 911AC tiene que ser instalado como
es mostrado en la Figura 128. Para la información adicional del 911AC, refiérase al
Documento 74-06200-005. Si el 911AC no está instalado en el gabinete del panel de
control, todas las conexiones tiene que ser echas en conducto, menor de 20 pies en
longitud y en la misma. Utilice la versión del 911AC en un gabinete separado.
Instrucciones de Instalación
1.
Remueva el tablero de circuito del gabinete.
1.
Instale el 911AC en los dos orificios localizados en el centro del gabinete.
2.
Asegúrelo con las tuercas y los tornillos proporcionados.
3.
Regrese el tablero de circuito al gabinete.
AFP-200
Contactos de alarma
normalmente abiertos
Contactos de problema
normalmente abiertos
Contactos de supervisión
normalmente abiertos

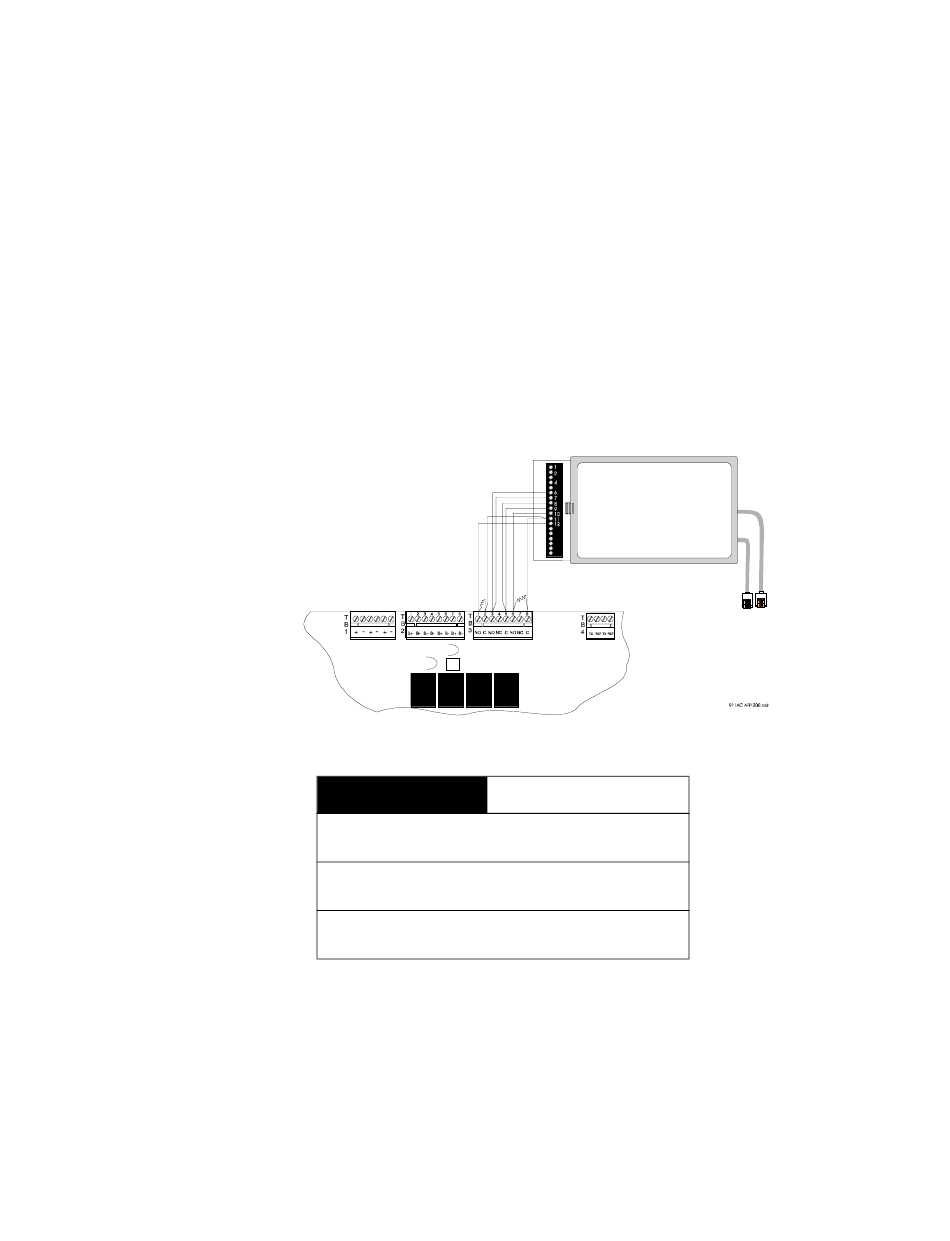

Figura 128 Instalación del 911AC
Nota:
1.
Ajuste el SW3 en el tablero de circuito del panel de control a la posición (hacia
abajo) "TBL LESS AC". Esto retrasa el reportaje de una condición de falla CA por
aproximadamente 8 horas para cumplir con los estándares de 1993 de UL. El SW3
está localizado en el centro derecho del tablero del CPU (Figura 3 en la página 4).
2.
Todas las conexiones de entrada y salida son de voltaje bajo y de energía limitada.
Utilice solamente el cable de energía limitada reconocido por UL.
PRELIMINARY
Comunicador Digital
911 AC de Notifier
AFP-200
911AC
Term. 3 del TB3
6 y 7
Term. 5 del TB3
8 y 9
Term. 6 del TB3
10
Term. 8 del TB3
11
Term. 1 del TB3
12
Term. 2 del TB3
11
AFP-200 Instruction PN 15511:G 07/22/98
Hacia la Estación Central
