Apéndice C: Anunciadores
Conexiones del EIA-485 de la Serie ACS y LDM
Nota: Refiérase al manual del
ACS y del LCM para
información adicional.
152
www.PDF-Zoo.com
www.PDF-Zoo.com
Esta sección muestra como conectar los anunciadores de la serie ACS y LDM al panel
de control, sujeto a lo siguiente:
•
Número máximo de LCD-80s permitidos – Un máximo de 10 puntos de
anunciación (como el ACM, LDM, AFM) pueden ser conectados a este circuito
cuando es alimentado por el panel de control.
•
Distancia máxima – Hay una distancia máxima de 6,000 pies (16 AWG/130 mm²)
entre el panel de control y el anunciador mas lejano.
•
Cable – Utilice cable de par trenzado con una característica de impedancia de
aproximadamente 120 ohmios.
•
Clasificación del circuito – El circuito del EIA-485 está clasificado con 5.5 VCD
máximo, 60 mA máximo.
•
Conexiones – Todas las conexiones son de energía limitada y supervisada.
Conecte el circuito del EIA-485 como sigue:
1.
Conecte cada ACS a la energía de operación de 24 VCD (energía limitada y
supervisada) al AFP-200 como es mostrado en la Figura 138 en la página 151.
2.
Ajuste el SW2 en el panel de control a la posición de "ACS" (posición derecha).
Instale el resistor terminante de 120
ohmios en el último anunciador.

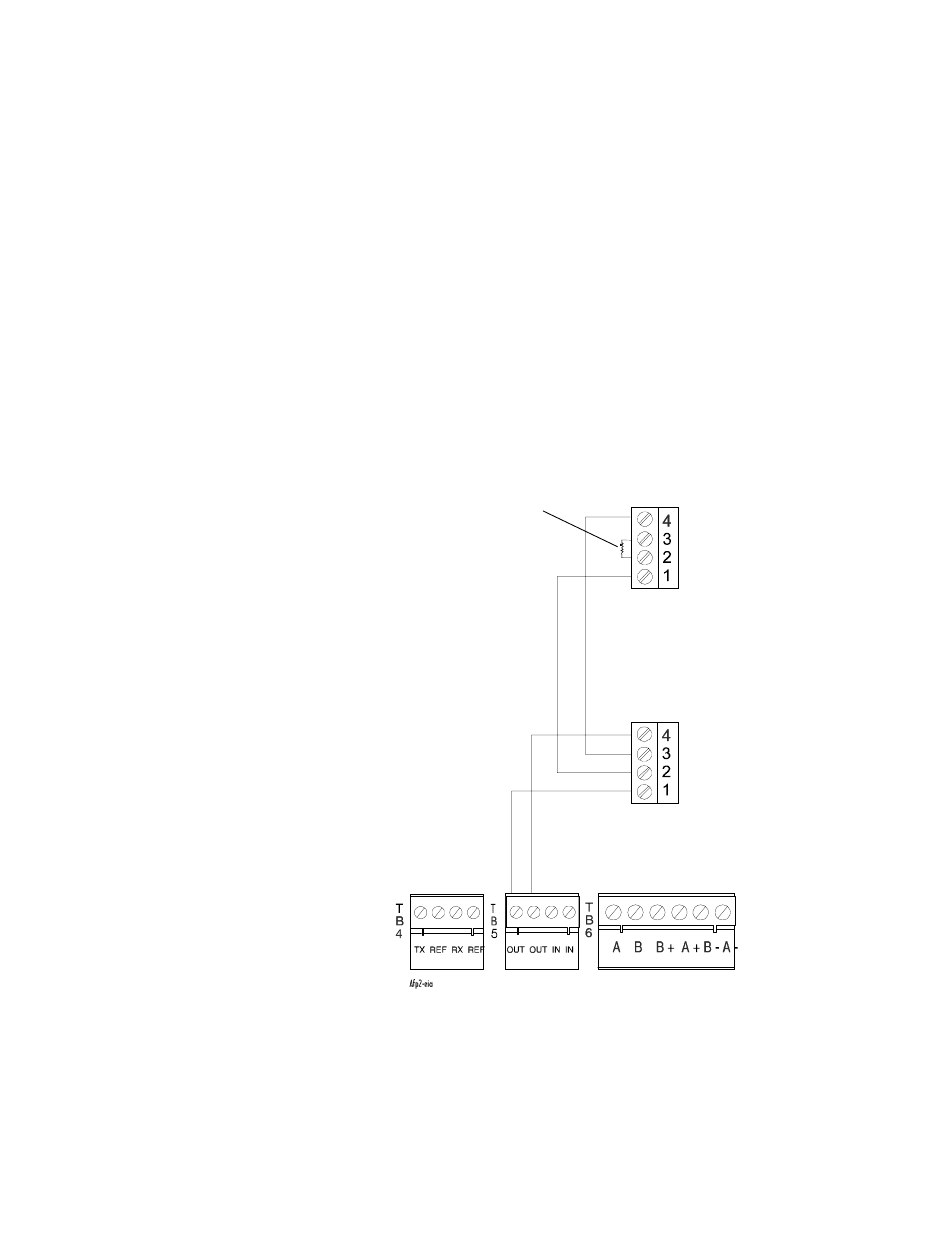

Figura 139 Conexión del EIA-485 a la Serie ACS y LDM
PRELIMINARY
Conexiones del EIA-485 de la Serie ACS y LDM
TB2
Entrada del EIA-485 (–)
Salida del EIA-485 (–)
Entrada del EIA-485 (+)
Salida del EIA-485 (+)
TB2
TB5-1 (+)
TB5-2 (–)
AFP-200 Instruction PN 15511:G 07/22/98
