4. Marque las líneas hidráulicas (A) y sus conexiones en el
motor (B) para asegurar una reinstalación correcta.
NOTA:
Antes de desconectar las líneas hidráulicas, limpie los
puertos del motor y las superficies externas.
5. Desconecte las líneas hidráulicas (A) del motor (B). Tape las
líneas y los puertos abiertos.
6. Quite cuatro tuercas y pernos (C) y quite el motor (B). Tome
el espaciador (si está instalado) que está entre el motor (B)
y el soporte del motor.
7. Si se está reemplazando el motor, quite las conexiones
hidráulicas del motor viejo e instálelas en el motor nuevo
con las mismas orientaciones.
Instalación del motor del mando del molinete
1. Deslice el montaje del motor (A) hacia arriba o hacia abajo
para que se pueda acceder a los orificios de montaje del
motor (B) a través de las aberturas en la caja de la cadena.
2. Acople el motor (A) (y el espaciador si se extrajo
anteriormente) al montaje del motor (B) con cuatro pernos
avellanados de 1/2 x 13/4 pulg. y tuercas (C).
3. Si está instalando un motor nuevo, instale las conexiones
hidráulicas (no se muestran) del motor original.
215410
MANTENIMIENTO Y SERVICIO

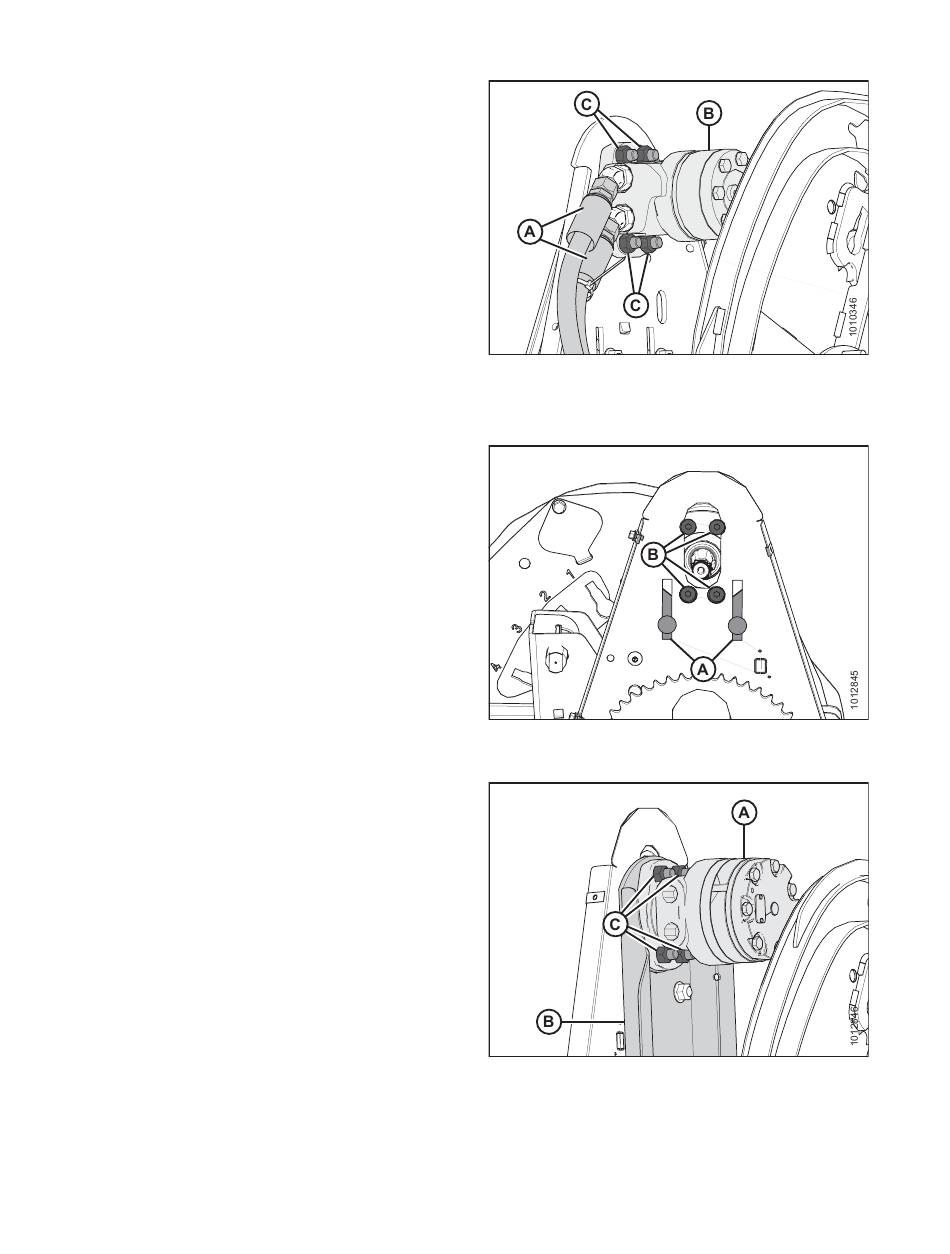

Figura 5.314: Motor de mando y mangueras
Figura 5.315: Orificios de montaje del motor del
mando del molinete
Figura 5.316: Motor del mando del molinete
