Calibración Del Control Automático De Altura De La Plataforma:JOhn Deere Series S Y T - MacDon FLEX-FLOAT TECHNOLOGY FlexDraper FD1 Serie Manual Del Operador

8. Seleccione la opción DETECCIÓN DE AHHC.
9. Presione el ícono (A). Aparece el menú DETECCIÓN DE
AHHC y se muestran cinco páginas de información.
10. Presione el ícono (A) hasta que se lea Página 5 cerca de la
parte superior de la página, y aparezcan las siguientes
lecturas del sensor:
• ALTURA EN EL LADO IZQUIERDO DE LA PLATAFORMA
• ALTURA EN EL CENTRO DE LA PLATAFORMA
• ALTURA EN EL LADO DERECHO DE LA PLATAFORMA
Se muestra una lectura para los sensores izquierdo y
derecho. En la plataforma de MacDon puede haber un
sensor ubicado en la caja del indicador de flotación
(estándar) o dos sensores ubicados en la parte posterior del
bastidor lateral del módulo de flotación (opcional).
11. Asegúrese de que la flotación de la plataforma esté desbloqueada.
12. Encienda la cosechadora y baje el embocador completamente hasta el suelo.
NOTA:
Es posible que deba presionar el interruptor PLATAFORMA ABAJO durante unos segundos para asegurarse de que el
embocador haya bajado por completo.
13. Verifique la lectura del sensor en la pantalla.
14. Si la tensión del sensor no está dentro de los límites inferior y superior, o si el rango entre los límites inferior y superior
es insuficiente, consulte la
Calibración del control automático de altura de la plataforma:John Deere series S y T
La salida del sensor de control automático de altura de la plataforma (AHHC) debe estar calibrada para cada cosechadora,
o la función de AHHC no funcionará adecuadamente.
ADVERTENCIA
Controle que no haya ningún transeúnte en el área.
NOTA:
Es posible que se hayan producido cambios en los controles o las pantallas de la cosechadora desde que se publicó este
documento. Para obtener instrucciones, consulte el manual del operario de la cosechadora para conocer las
actualizaciones.
215410
OPERACIÓN
Ajuste de límites de tensión: sistema de un sensor, página

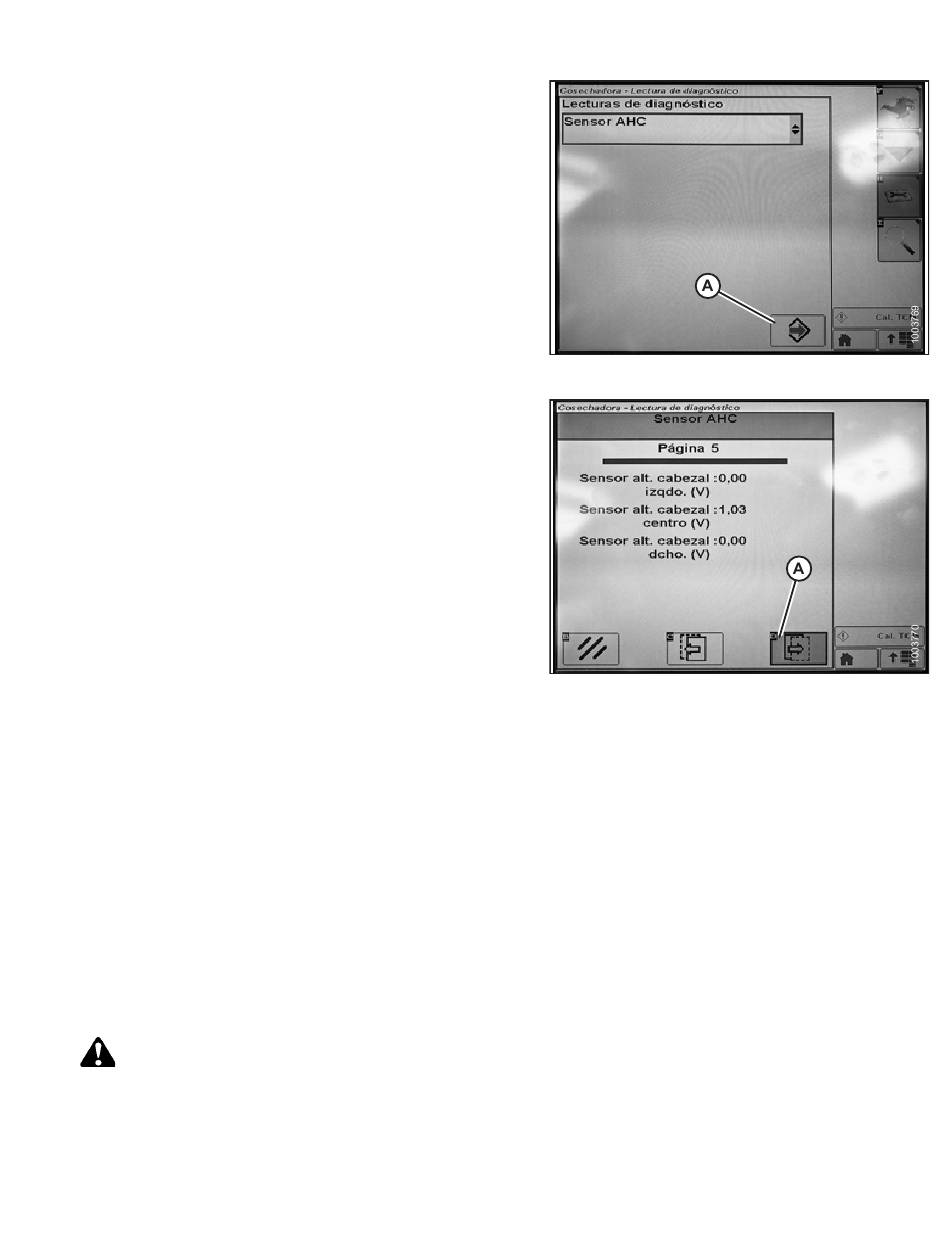

Figura 3.445: Pantalla de la cosechadora John Deere
Figura 3.446: Pantalla de la cosechadora John Deere
271
145.
Revisión B
