1. Apague el motor y quite la llave del arranque.
2. Use un calibrador de espesor para medir la holgura entre el
sujetador del protector recortado (A) y la sección de la
cuchilla. Asegúrese de que la holgura se encuentre entre las
siguientes medidas:
• En la punta del sujetador (B): 0,1-0,4 mm
(0,004-0,016 pulg.)
• En la parte trasera del sujetador (C): 0,1-1,0 mm
(0,004-0,040 pulg.)
3. Ajuste la separación de la siguiente manera:
a. Ajuste las tuercas (D) hasta que los dientes estén
ajustados.
b. Para bajar la parte delantera del sujetador y disminuir
la holgura, gire los tres pernos de ajuste (E) hacia la
derecha; para levantar la parte delantera del sujetador
y aumentar la holgura, gire los pernos de ajuste (E)
hacia la izquierda.
c. Ajuste las tuercas (D) a 88 Nm (65 libra pie) después de
que se completen todos los ajustes y se logren las
holguras especificadas.
ADVERTENCIA
Controle que no haya ningún transeúnte en el área.
4. Termine de ajustar todos los sujetadores, haga funcionar la plataforma a una velocidad de motor baja y escuche si hay
ruido debido a una holgura insuficiente.
IMPORTANTE:
Una holgura de sujetador insuficiente provocará un sobrecalentamiento de la cuchilla y los puntones; reajuste como
sea necesario.

5.8.8 Blindaje de la cabeza de la cuchilla

El blindaje de la cabeza de la cuchilla se conecta a la parte final y reduce la abertura de la cabeza de la cuchilla para evitar
que la cosecha cortada se acumule en el recorte de la cabeza de la cuchilla.
Los blindajes y las piezas de montaje están disponibles en su concesionario de MacDon.
IMPORTANTE:
Quite los blindajes cuando use la barra de corte al ras del suelo en condiciones de lodo. El lodo podría acumularse en la
cavidad detrás del blindaje y provocar una falla en la caja de mando de cuchillas.
Instalación del blindaje de la cabeza de la cuchilla
El blindaje de la cabeza de la cuchilla viene en forma aplanada, pero puede doblarse para seguir la instalación en las barras
de corte con puntones recortados o puntiagudos. Los blindajes de la cabeza de la cuchilla difieren ligeramente según el
tamaño de la cabeza y la configuración del puntón; por lo tanto, asegúrese de estar utilizando el puntón adecuado para la
215410
MANTENIMIENTO Y SERVICIO

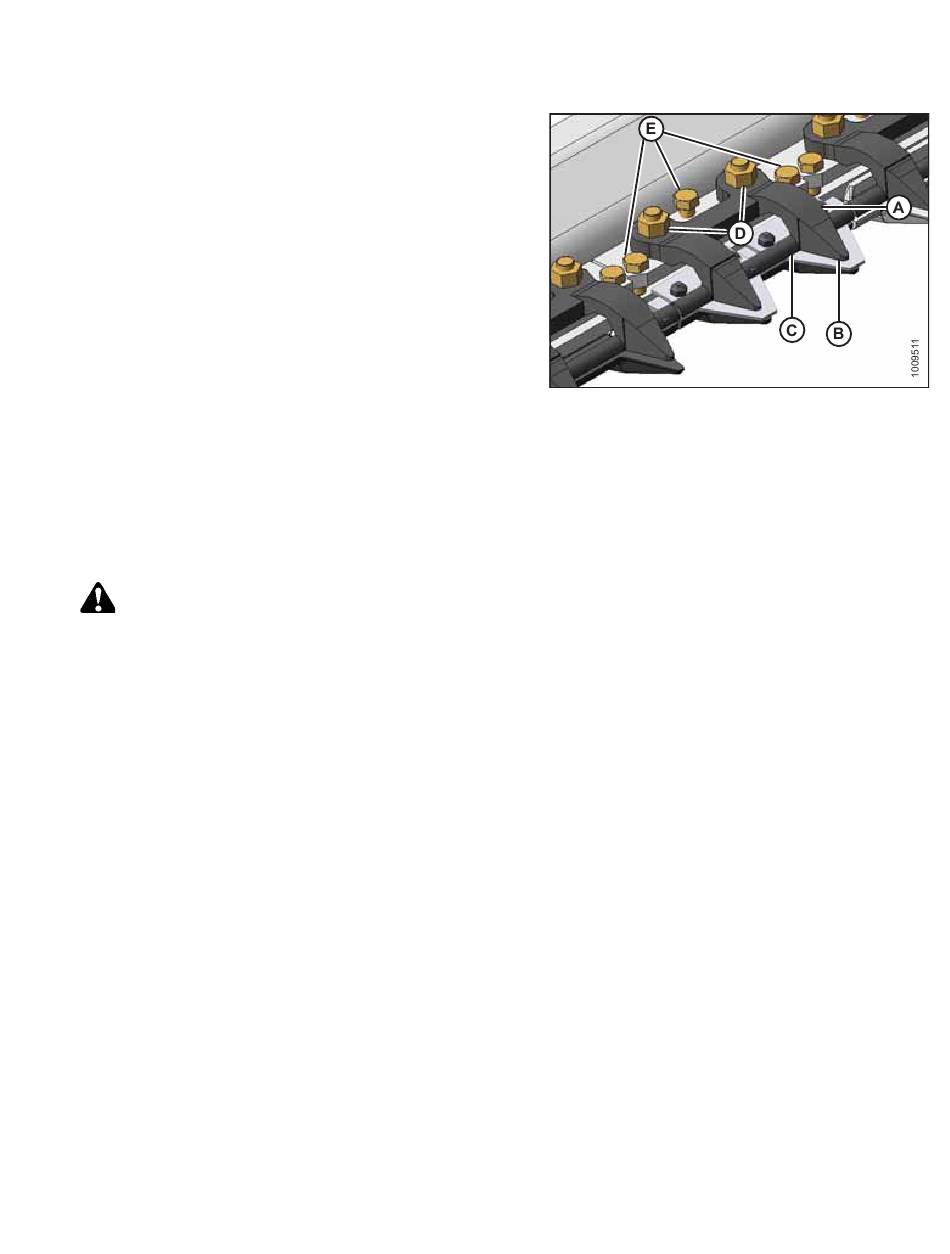

Figura 5.123: Protectores recortados
505
Revisión B
