Figura 3.179: Orientación del sensor
1. Antes de ajustar los sensores, verifique que los brazos del sensor estén correctamente instalados en los sensores.
• Sensor izquierdo (A): El PUNTO en el brazo del sensor debe apuntar en la dirección OPUESTA a la plataforma. El
punto en el brazo del sensor de flotación (C) se debe instalar en la misma dirección, en dirección opuesta a la
plataforma.
• Sensor derecho (B): El PUNTO en el brazo del sensor debe apuntar en la dirección OPUESTA a la plataforma. El
punto en el brazo del sensor de flotación (D) se debe instalar en la misma dirección, en dirección opuesta a la
plataforma.
Siga estos pasos para ajustar la tensión del sensor izquierdo:
2. Extienda completamente el ángulo del protector; el indicador del ángulo de la plataforma debería estar en D.
3. Coloque la plataforma a 150-254 mm (6-10 pulg.) sobre el suelo; el indicador de flotación debe estar en 0.
4. Afloje las tuercas de montaje del sensor (A).
5. Verifique que el sensor izquierdo esté en el límite correcto
de tensión superior.
6. Gire el sensor (B) hacia la izquierda para reducir el voltaje.
Gire el sensor hacia la derecha para aumentar el voltaje.
7. Ajuste las tuercas de montaje del sensor (A).
Siga estos pasos para ajustar la tensión del sensor derecho:
8. Extienda completamente el ángulo del protector; el indicador del ángulo de la plataforma debería estar en D.
9. Coloque la plataforma a 150-254 mm (6-10 pulg.) sobre el suelo; el indicador de flotación debe estar en 0.
215410
OPERACIÓN

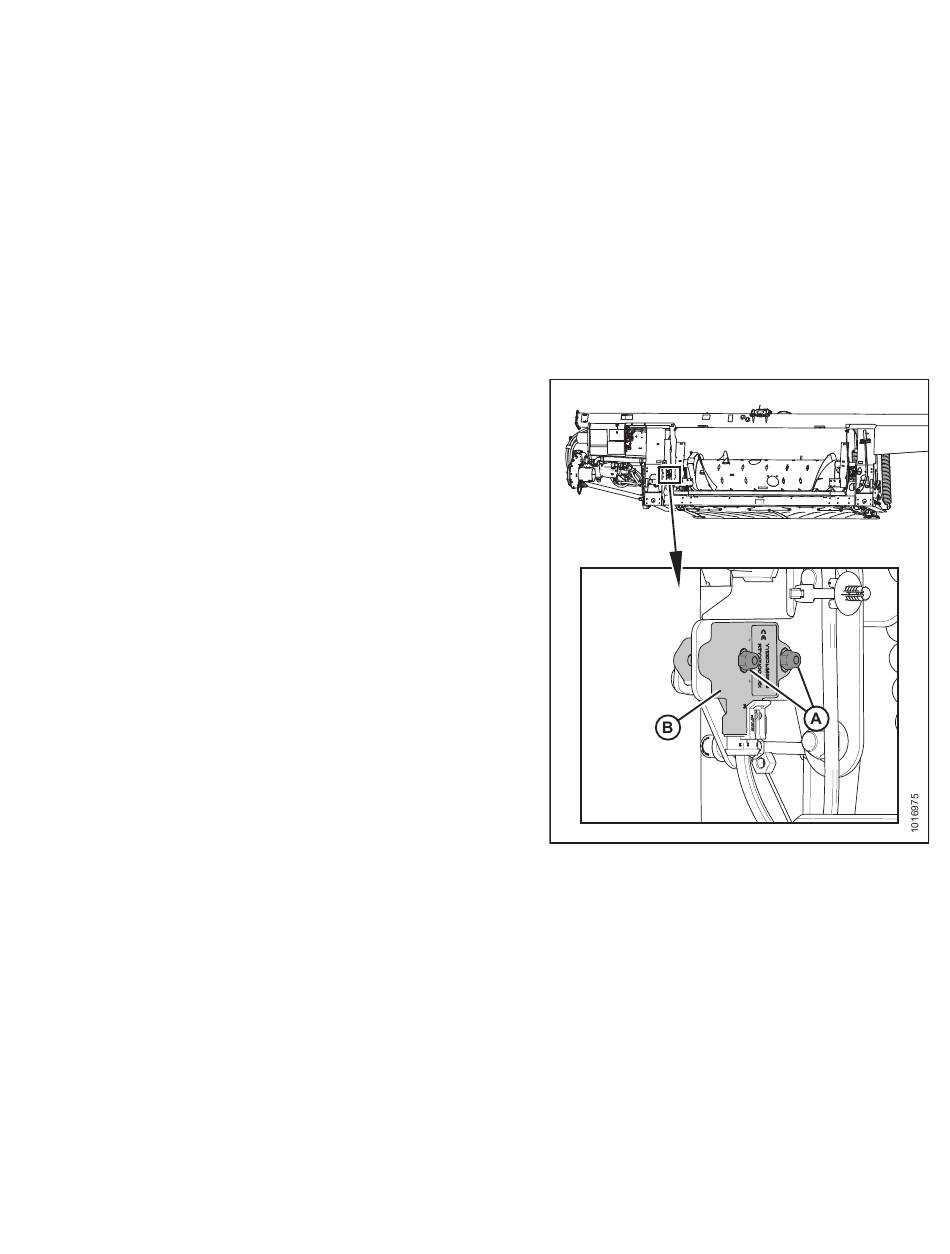

Figura 3.180: Kit opcional de 2 sensores: sensor
izquierdo
Revisión B
