Control Del Rango De Tensión Desde La Cabina De La Cosechadora: Case Ih 5130/6130/7130; 5140/6140/7140 - MacDon FLEX-FLOAT TECHNOLOGY FlexDraper FD1 Serie Manual Del Operador

11. Ubique el campo INCLINACIÓN AUTOMÁTICA (A).
• Si usa un sistema de dos sensores: Seleccione SÍ en el
campo INCLINACIÓN AUTOMÁTICA.
• Si usa un sistema de un sensor: Seleccione NO en el
campo INCLINACIÓN AUTOMÁTICA.
Control del rango de tensión desde la cabina de la cosechadora: Case IH 5130/6130/7130;
5140/6140/7140
NOTA:
Es posible que se hayan producido cambios en los controles o las pantallas de la cosechadora desde que se publicó este
documento. Para obtener instrucciones, consulte el manual del operario de la cosechadora para conocer las
actualizaciones.
ADVERTENCIA
Controle que no haya ningún transeúnte en el área.
1. Coloque la plataforma a 150 mm (6 pulg.) sobre el suelo y desbloquee la flotación.
2. Verifique que la conexión de la traba de flotación se
encuentre sobre los topes inferiores (que la arandela [A] no
se pueda mover) en ambas ubicaciones.
NOTA:
Si la plataforma no está ubicada sobre los topes inferiores
durante los dos pasos siguientes, el voltaje podría salirse de
su rango durante la operación y provocar una falla del
sistema de control automático de altura de la plataforma
(AHHC). Si la plataforma no está ubicada sobre los topes
inferiores, consulte 3.9 Nivelación de la plataforma, página
324 para obtener instrucciones.
215410
OPERACIÓN

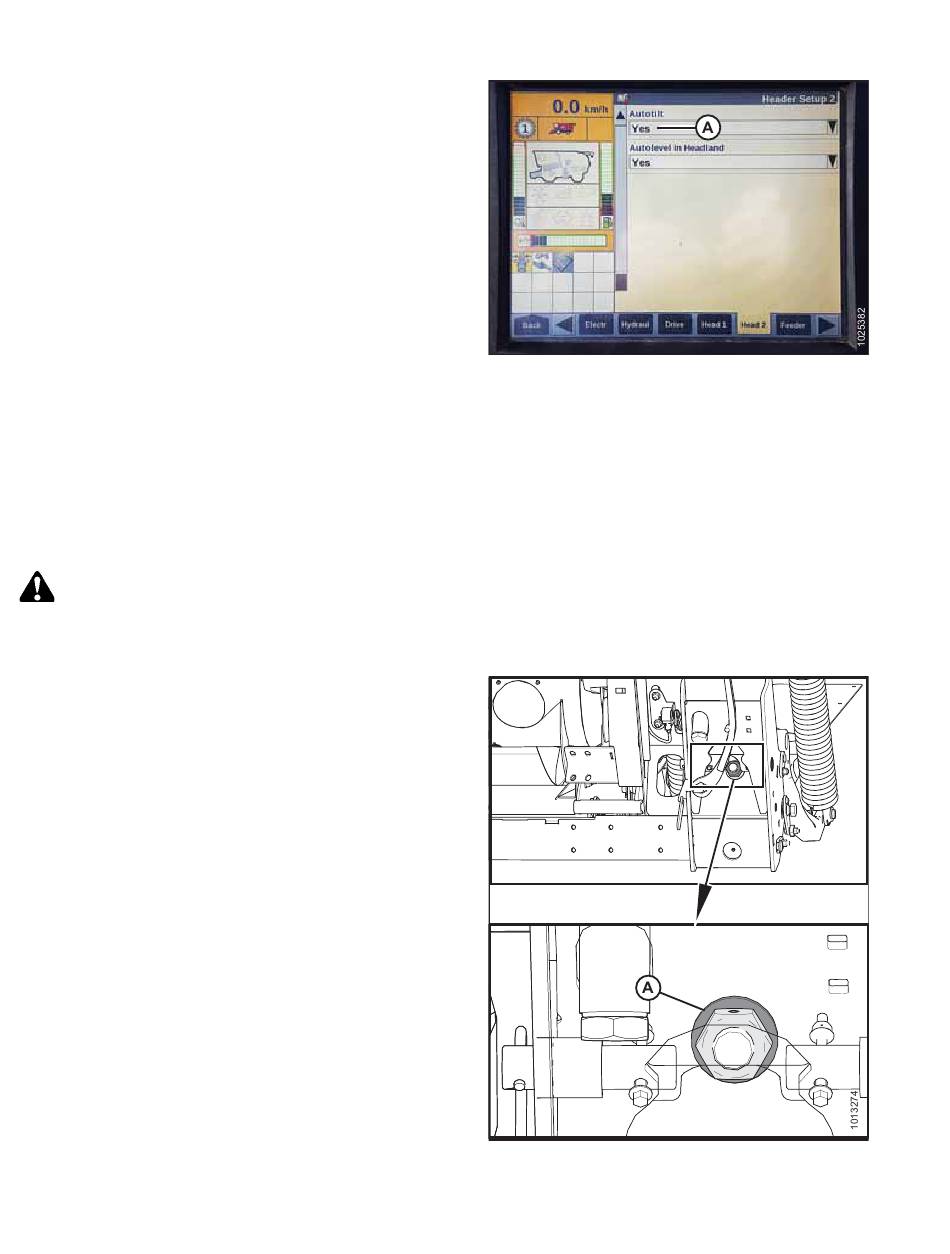

Figura 3.224: Pantalla de la cosechadora Case IH
Figura 3.225: Traba de flotación
166
Revisión B
