MacDon FLEX-FLOAT TECHNOLOGY FlexDraper FD1 Serie Manual Del Operador página 472

3. Quite los tres pernos (A) y quite la cubierta inferior (B) si es
necesario.
4. Aplique una cantidad abundante de grasa en la cadena (A).
5. Coloque la cubierta del mando inferior (B) en el mando del
molinete (si se quitó previamente) y asegúrela con tres
pernos (A). Ajuste los pernos a 12-13,2 Nm (9-10 libra pie).
215410
MANTENIMIENTO Y SERVICIO

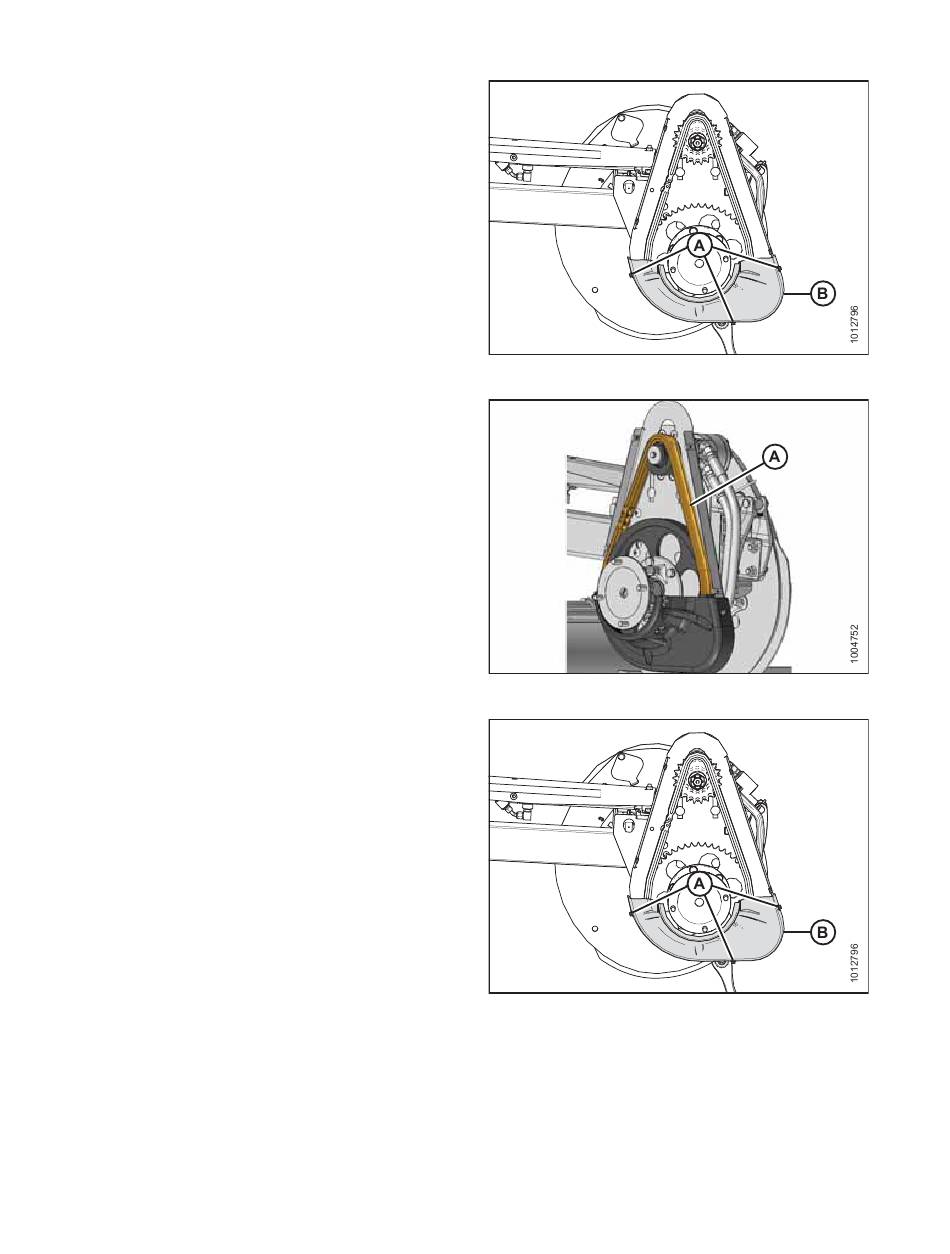

Figura 5.19: Cubierta del mando inferior
Figura 5.20: Cadena del mando
Figura 5.21: Cubierta del mando inferior
450
Revisión B
