JMA MULTICODE SINGLE Manual De Instrucciones página 38

Por una parte tenemos la parte de información (I) relativa a la llave, el nombre de la ficha, serie, la información del
grabado dela llave en perfil
Por otro lado tenemos el código introducido en este caso 15000 y el dentado relativo a ese código 32248.

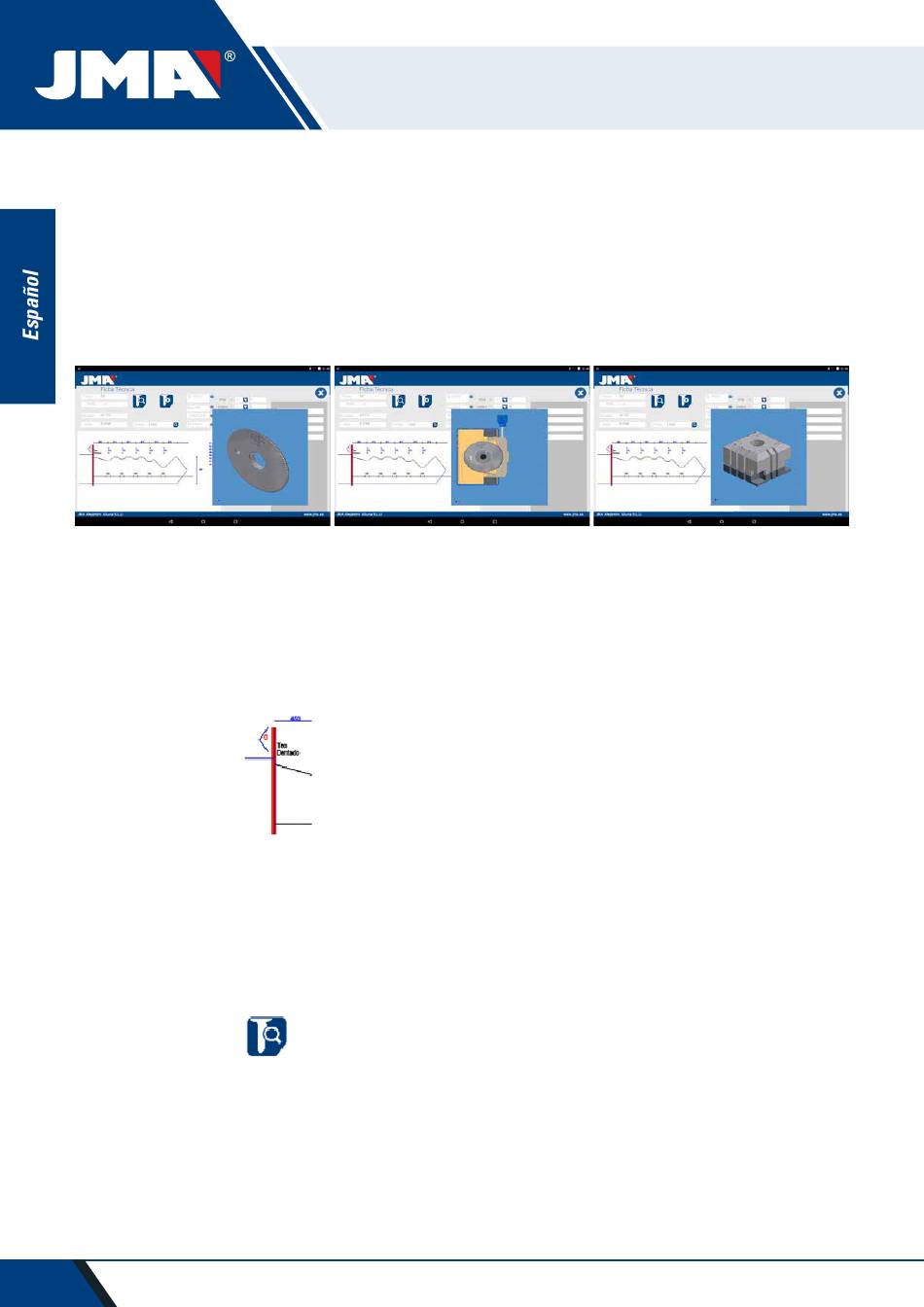

Por otro lado tenemos información esencial (J) de la fresa, palpador y mordaza para esta llave, en principio son los es-
tándares que ya están montados en la máquina. Pulsando en el icono de ver ( ) tenemos una imagen de cada elemento.
Fresa FP34
Para quitar la pre visualización de cada elemento volver a picar sobre la imagen.
¿Dónde y cómo se pone la llave?
En mordaza (ver referencia M en el dibujo de arriba) nos da dos datos, por una parte la mordaza que en la cual se pone
la llave y por otro lado el lado de la mordaza. En este ejemplo MP1/1 indica Mordaza=MP1 y lado de la mordaza= 1.
Si en esta casilla pone MP1/2 Entonces Mordaza=MP1 y lado de la mordaza=2
El tope está referenciado por la línea roja dibujada en la representación del corte de la llave. Así en este ejemplo nos
indica Tope 0 y además en el cuello de la llave. En los casos tope 1, 2 o 3 suele hacerse tope en la punta de la llave,
y utilizando la chapa tope punta en las ranuras de la cara 1 de la mordaza MP1.
Ver Capítulo 3.1 referente a la mordaza de serreta, para ver los topes y indicaciones de cómo se amarra la llave.
Dentro de la ficha podemos realizar dos acciones:
A) Lectura de llave
Podemos poner una llave original como si fuéramos a mecanizarla y luego abriendo el lector de serreta darle al
botón de leer para realizar una lectura de la llave por contacto eléctrico.
Una vez leída la llave, el programa nos dará el código de dentado y nos mostrará las alturas leídas en la represen-
tación de corte. Luego al volver a mandar a cortar la lave podremos cortar según las alturas oficiales (teórica) del
fabricante o según las alturas leídas (leída) en la llave.
40
Palpador-Lector llave serreta
:
Mordaza MP1
