TELEFONICA NETCOM neris 4/64 I5 Manual Del Sistema página 742

[1] Dimensiones del sistema básico 4 / 8 I5
[2] Dimensiones del sistema básico 64 I5

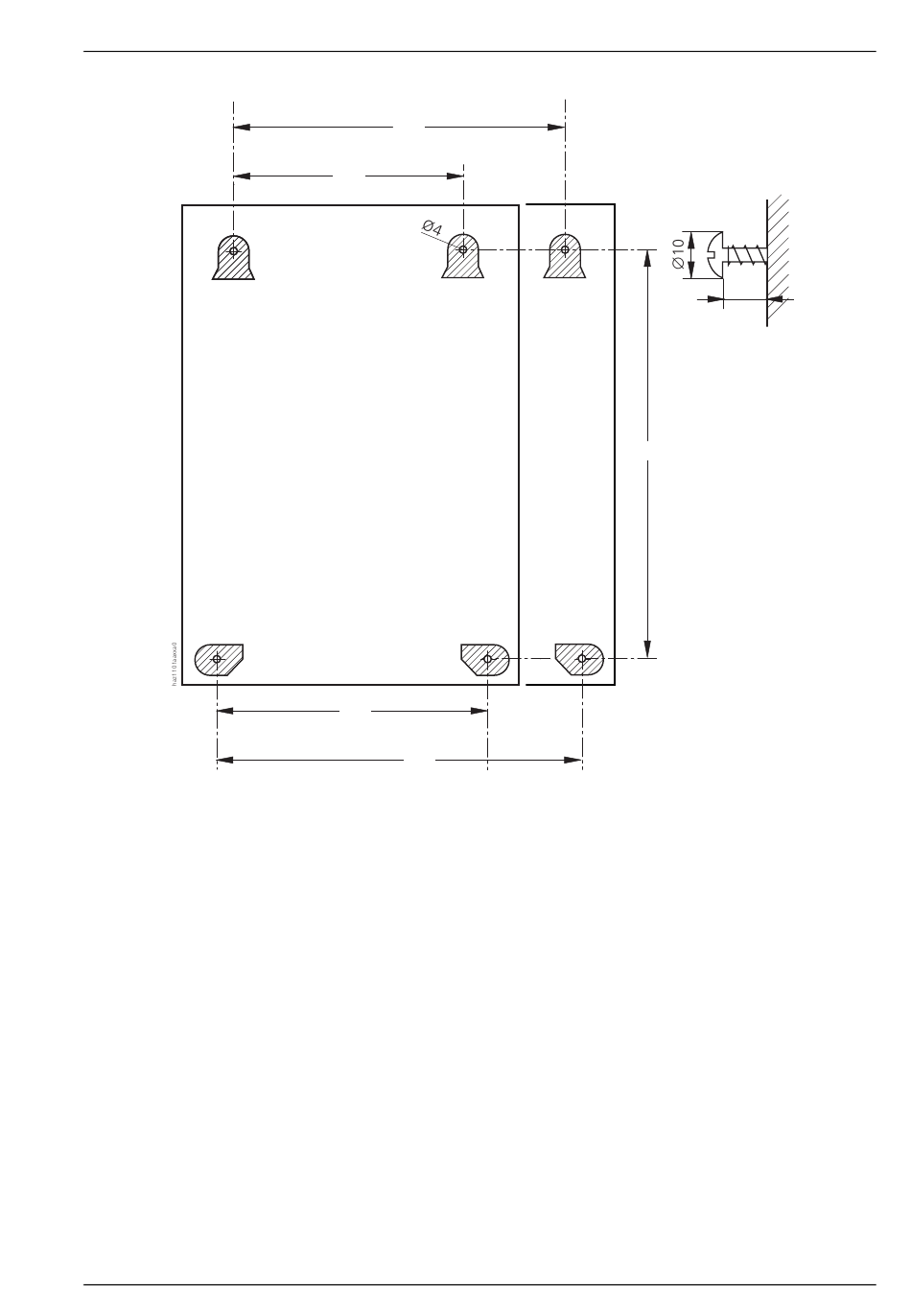

Fig. 4.3: Plantilla de taladro
Proceda como se indica a continuación para montar la PABX en la pared:
1. Marque la ubicación de los 4 tornillos según se indica en la plantilla de taladro
(Fig. 4.3).
2. Coloque las tuercas. Tenga en cuenta el peso y la información técnica (vea
"Sistemas básicos", página 8.11).
3. Coloque los tornillos de sujeción superiores.
4. Apoye la carcasa de la PABX sobre los tornillos, con la placa base preinstalada
y la cubierta abierta.
5. Utilice los tornillos para sujetar a la pared la parte inferior de la carcasa.
6. Coloque la cubierta.
20321115-04es_hbt_000_b0
[2]
345
[1]
220
[1]
260
[2]
385
NETCOM
neris
390
Montaje de la PABX
4 / 8 / 64 I5
4 mm
4.5
