7.3.1.2 Acceso básico T en la tarjeta ISDN-04ST RDSI
[1] Jumper en posición T
[2] Conexión directa
[3] Conexión indirecta; conector para cable de 16 hilos prefabricado
= Patilla 1

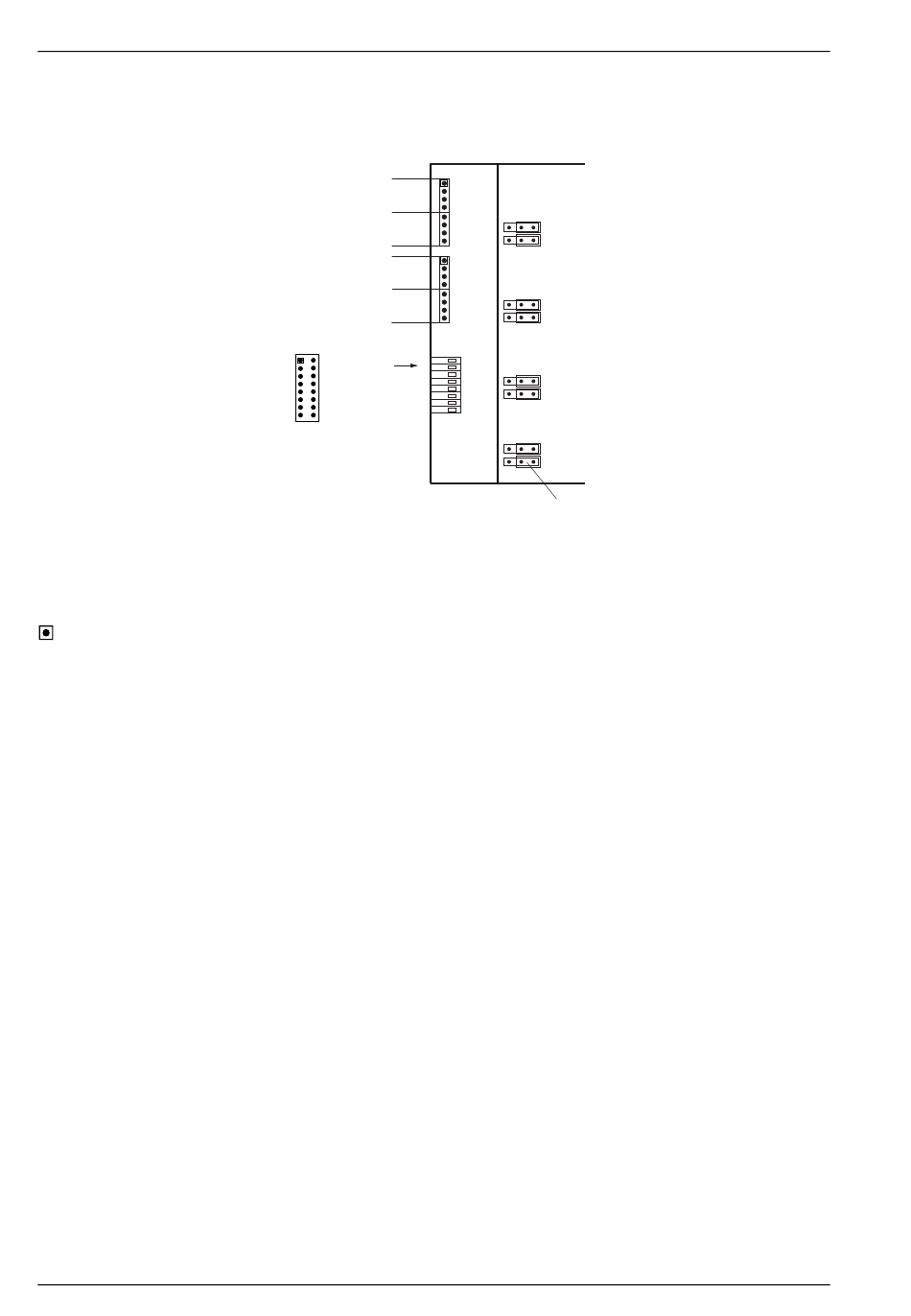

Fig. 4.33: Acceso básico T en la tarjeta ISDN-04ST RDSI
4.46 Cableado de los interfaces
4 / 8 / 64 I5
x.4
x.3
x.2
x.1
Vista A
A
1 2
x.1-x.4
15 16
S T
[2]
[3]
[1]
haz1119aaesa0
Jumper
