7.3.2.4 Acceso primario en la red privada de líneas
dedicadas
haz0626aaesa0

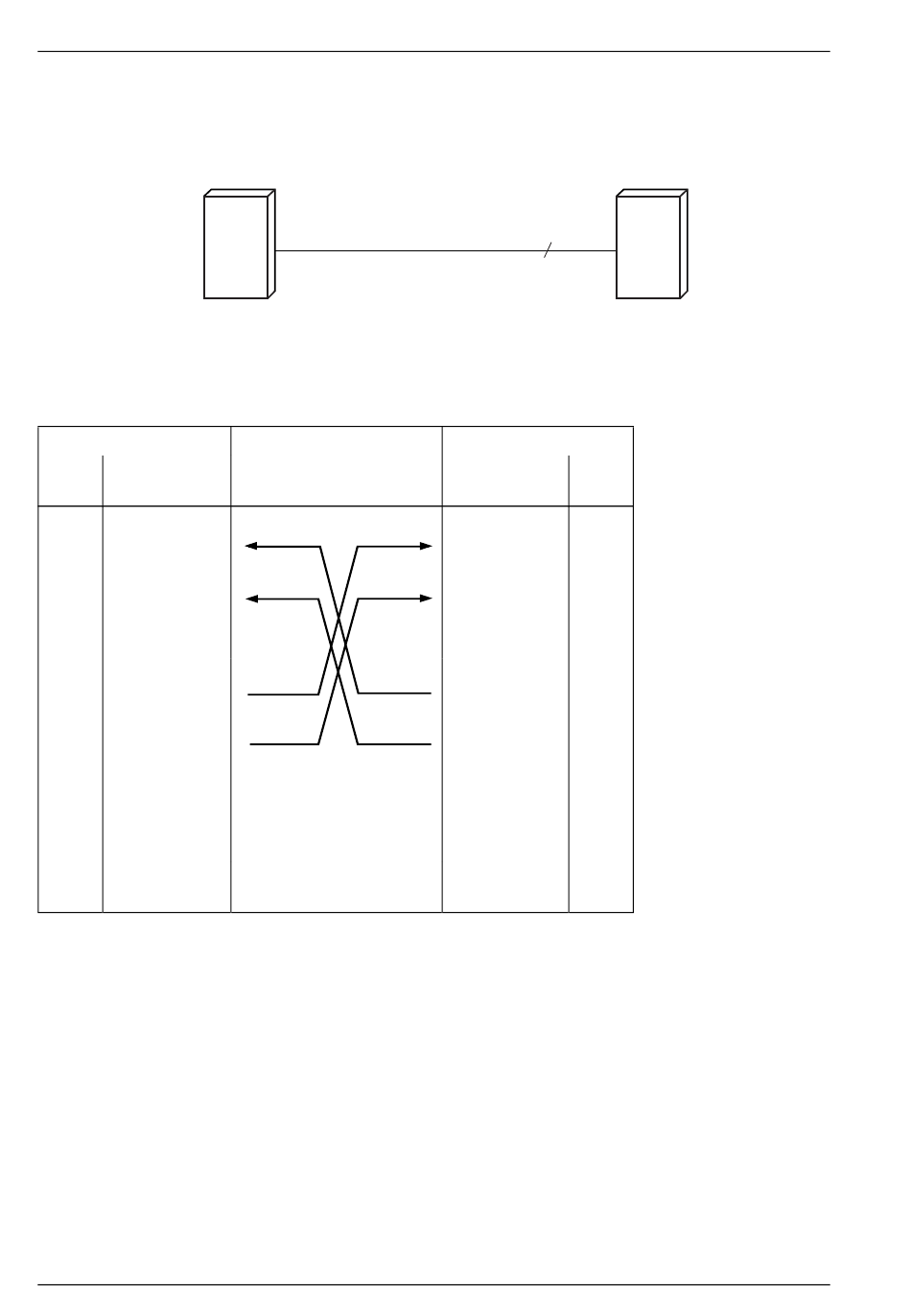

Fig. 4.40: Acceso primario, conectado mediante cable de cobre
Tab. 4.25: Acceso primario T2, conectado mediante cable de cobre
ISDN-0xPRA
RJ45 Señal T2 PINX 1
patilla
1 RxA
2 RxB
3 —
4 TxA
5 TxB
6 —
7 —
8 —
4.54 Cableado de los interfaces
4 / 8 / 64 I5
T2
PINX 1
Núcleos de cable
cables de conexión local
cruzados
haz1129aaxxa0
4 núcleos
Línea de cobre
máx. 200 m
ISDN-0xPRA
Señal T2 PINX 2
RxA
RxB
—
TxA
TxB
—
—
—
T2
PINX 2
RJ45
patilla
1
2
3
4
5
6
7
8
