3.6.2 Conexiones de los relés
Relé
1)
Terminal
1 1
2
3
2 4
5
6
1 01–02
01–03
2 04–05
04–06

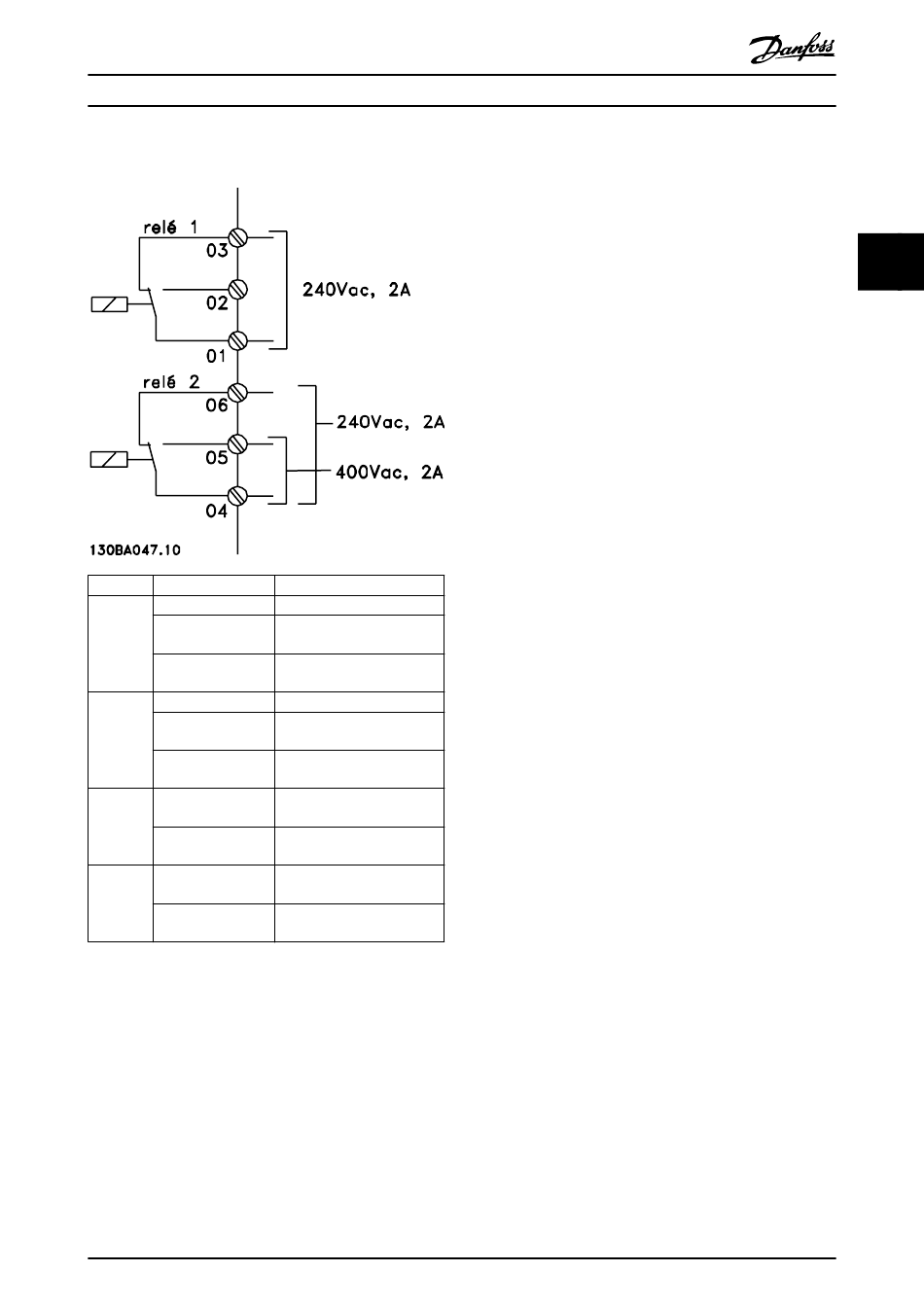

Ilustración 3.25 Salida de relé 1 y 2, tensiones máximas
1) Para añadir más salidas de relé, instale VLT
®
Module MCB 105 o VLT Relay Option Module MCB 113.
Para obtener más información sobre los relés, consulte el
capétulo 7 Especificaciones y el capétulo 8.3 Dibujos del
terminal de relé.
Para obtener más información sobre las opciones de relé,
consulte el capétulo 3.8 Opciones y accesorios.
MG16G205
Guía de diseño
Descripción
Común
Normalmente abierto
Máximo 240 V
Normalmente cerrado
Máximo 240 V
Común
Normalmente cerrado
Máximo 240 V
Normalmente cerrado
Máximo 240 V
Conexión (normalmente
abierta)
Desconexión (normalmente
cerrada)
Conexión (normalmente
abierta)
Desconexión (normalmente
cerrada)
®
Relay Option
