Ejemplos de aplicaciones
5.4 Parada de emergencia del convertidor
de frecuencia con Safe Torque Off, relé
de seguridad y contactor de salida -
Categoría 4, PL e, SIL 3

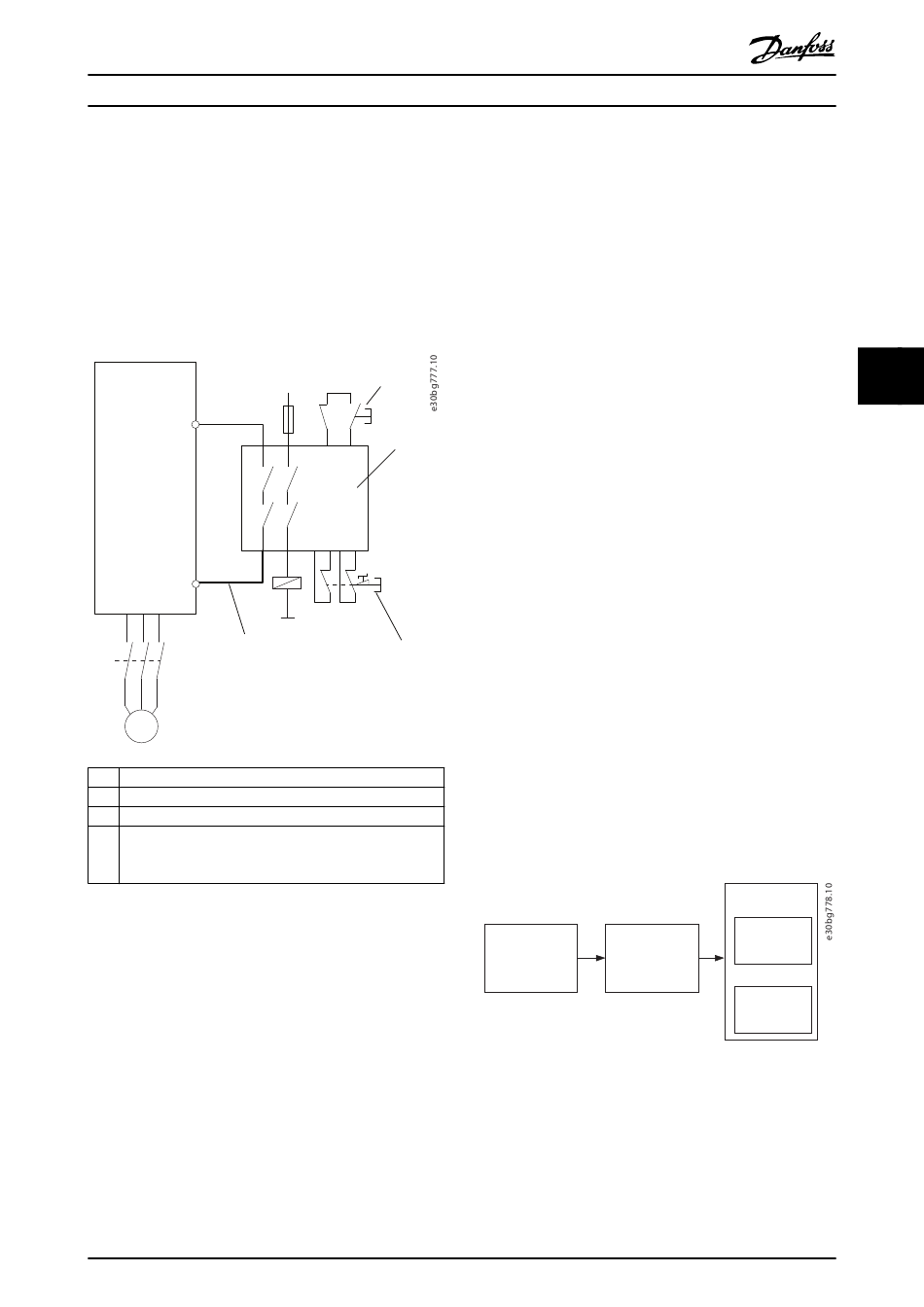

La Ilustración 5.5 muestra una parada de emergencia del
convertidor de frecuencia con Safe Torque Off, relé de
seguridad y contactor de salida - Categoría 4, PL e, SIL 3,
ejemplo de aplicación.
FC
12
37
4
K1
M
1 Relé de seguridad (categoría 4, PL e, SIL 3)
2 Botón de parada de emergencia
3 Botón Reset
4 Cable protegido contra cortocircuitos (si no se encuentra
dentro del armario IP54). Para obtener más información,
consulte la tabla D.4 de la norma ISO 13849-2.
Ilustración 5.5 Convertidor de frecuencia con Safe Torque Off,
relé de seguridad y contactor de salida - Categoría 4, PL e, SIL
3
Función de seguridad
En caso de emergencia, se activa el dispositivo de parada
de emergencia. Se activa la función de Safe Torque Off
(STO) del convertidor de frecuencia. Tras una orden de
parada de emergencia, se detiene el convertidor de
frecuencia.
Cuando el sistema de control de seguridad debe ser
conforme a PL e ISO 13849-1 o SIL 3 (EN 62061 y CEI
61508), requiere una parada de dos canales para la función
STO. Puede conectarse un canal al convertidor de
frecuencia por medio de la entrada de STO y el otro canal
por medio de un contactor, que podrá conectarse a la
MG37D605
Guía de funcionamiento
3
+24 V
K1
1
K1
2
Danfoss A/S © 11/2018 Reservados todos los derechos.
entrada del convertidor o a los circuitos de potencia de
salida. El contactor se controlará a través de un contacto
auxiliar guiado, que se muestra como K1 en la
Ilustración 5.5.
Características de diseño
•
El circuito se puede utilizar hasta la categoría 4 y
PL e.
•
Para PL e deben calcularse las funciones de
seguridad completas (MTTFd).
•
Utilice los principios de seguridad básicos.
•
El dispositivo utilizado para la activación de Safe
Torque Off (STO) y el relé de seguridad deben ser
adecuados para la categoría seleccionada: PL o
SIL.
Al implementar la parada de emergencia, tenga en cuenta
los siguientes consejos:
•
Deben cumplirse todas las normas no
relacionadas con la seguridad para la aplicación y
sus componentes.
•
El diseñador de la aplicación será responsable de
seleccionar los componentes adecuados.
•
El cable resaltado en negrita en la Ilustración 5.5
debe estar protegido contra cortocircuitos, de
conformidad con la tabla D.4 de la norma
ISO 13849-2.
•
Para cumplir con PL e, debe calcularse el MTTFd y
CC para toda la función de seguridad.
Ese ajuste se puede usar si se utiliza un dispositivo de
conmutación positiva dual.
Implementación de SISTEMA utilizando la biblioteca de
VLT de Danfoss
Como ejemplo, utilice el bloque «VLT
302 (Terminal 37)». No es necesario editar todos los
parámetros ajustados en la biblioteca.
SB monitoring
SB emergency
safety relay:
stop device
MSR 33
Ilustración 5.6 Diagrama de bloques relacionado con la
seguridad
5
®
AutomationDrive FC
SB stopping devices
CH channel 1
BL FC 300 safe stop
(terminal 37)
from Danfoss VLT library
CH channel 2
BL output
contactor:
100S-C
15
5
