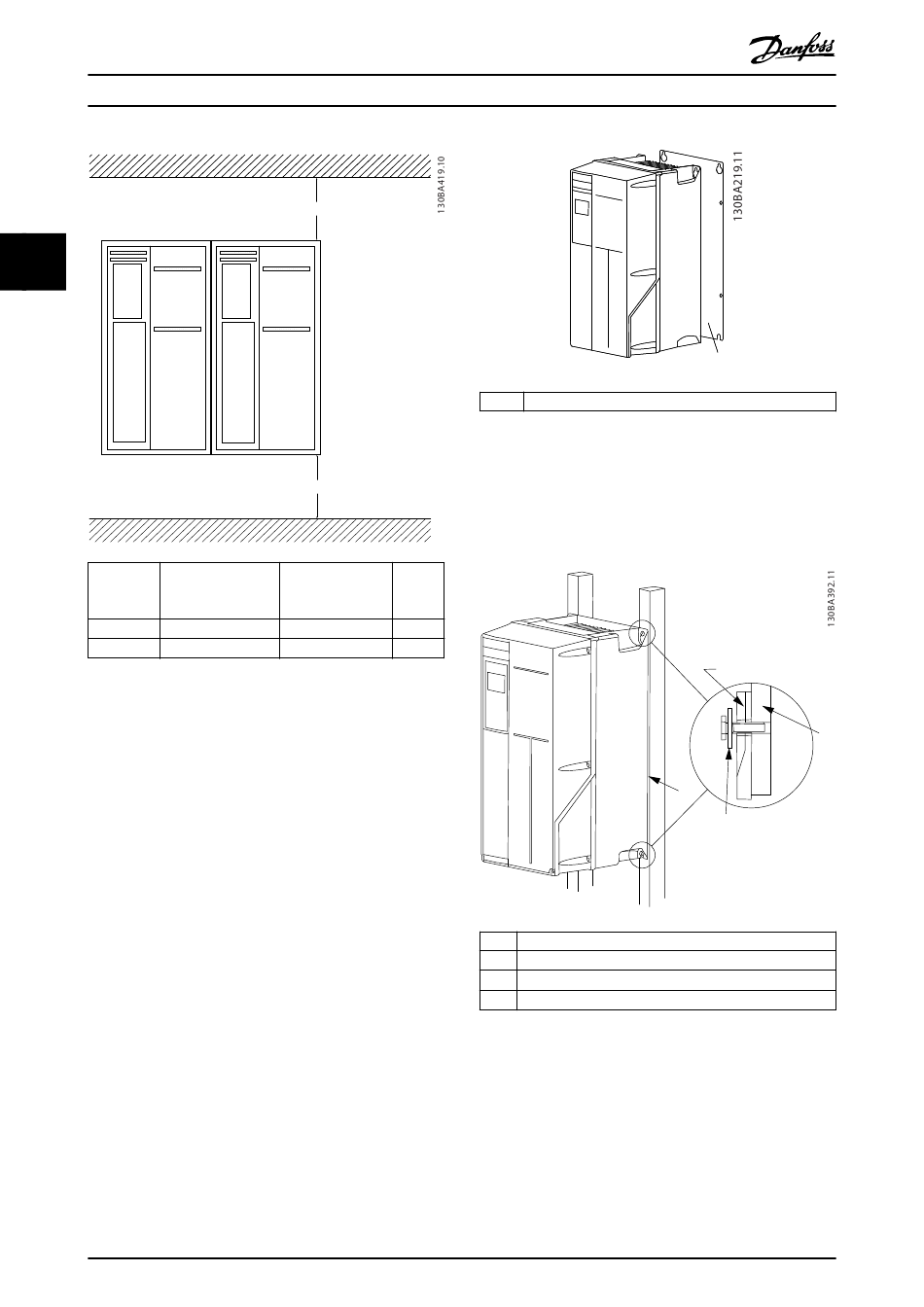

Ilustración 3.28 Espacio de separación vertical

3.7.2 Montaje en pared

Cuando se realice el montaje contra una pared lisa, no se
necesitará placa posterior.
Cuando se realice el montaje contra una pared irregular,
utilice una placa posterior para garantizar que corra el aire
de refrigeración necesario sobre el disipador. Utilice la
placa posterior únicamente con los modelos de protección
A4, A5, B1, B2, C1 y C2.
66
VLT
a
b
A2/A3/A4/
B2/B3/B4/
A5/B1
C1/C3
100
200
100
200
Danfoss A/S © 08/2015 Reservados todos los derechos.
®
Refrigeration Drive FC 103
1
Placa posterior
Ilustración 3.29 Montaje con placa posterior
En el caso de convertidores de frecuencia con clasificación
de protección IP66, utilice una arandela de fibra o de
nailon para proteger el barnizado epoxi.
C2/C4
225
225
1
Placa posterior
2
Convertidor de frecuencia con protección IP66
3
Placa posterior
4
Arandela de fibra
Ilustración 3.30 Montaje con placa posterior para clasificación
de protección IP66

3.7.3 Acceso

Para planificar la accesibilidad del cableado antes de
realizar el montaje, consulte los dibujos disponibles en el
capétulo 8.1 Diagramas de la conexión de red y el
capétulo 8.2 Dibujos de la conexión del motor.
1
2
3
1
4
MG16G205
