Ejemplos de aplicaciones

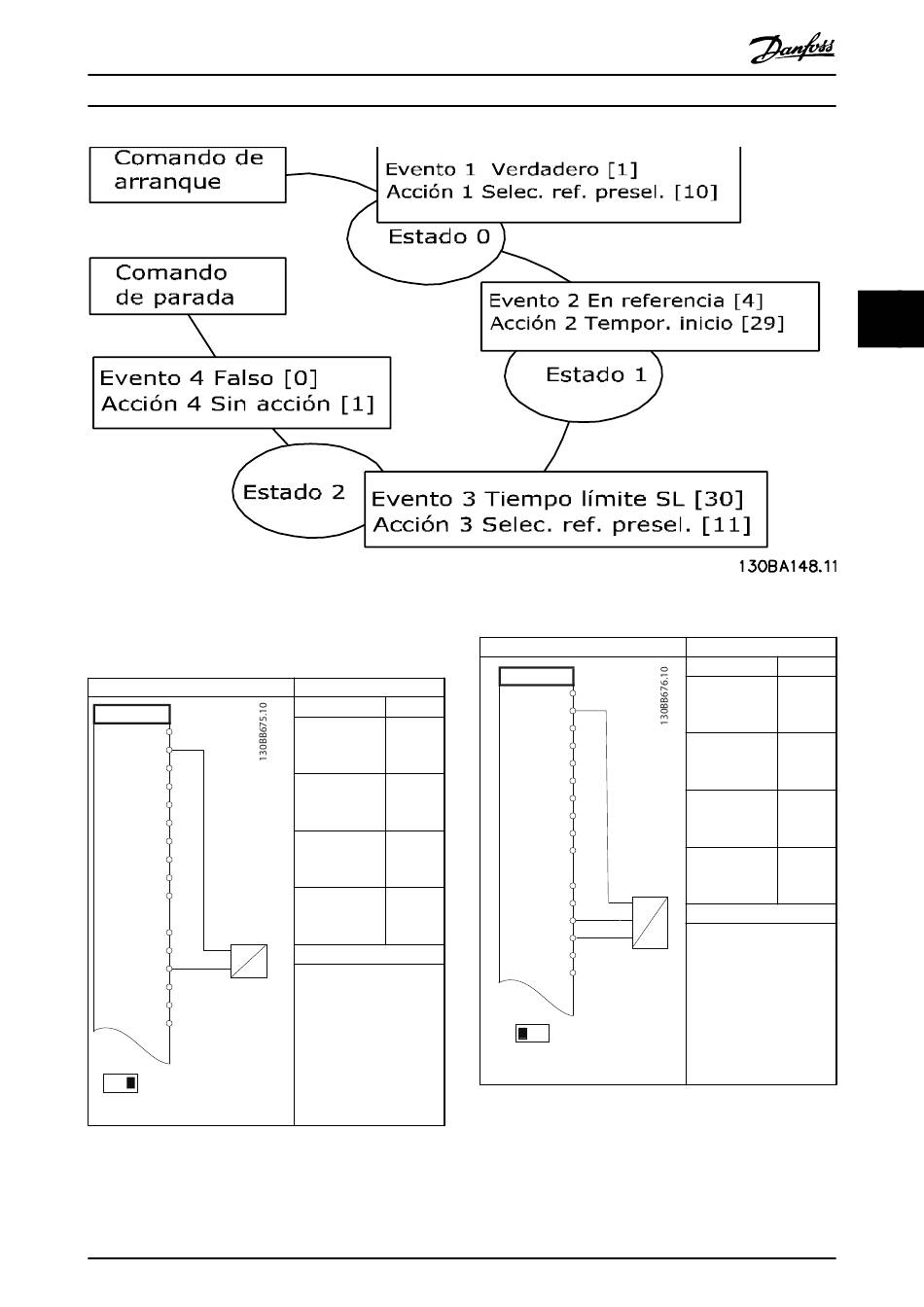

Ilustración 4.5 Ejemplo de aplicación del SLC
4.3.1 Realimentación
FC
+24 V 12
13
+24 V
18
D IN
D IN 19
COM
20
D IN 27
29
D IN
32
D IN
D IN 33
37
D IN
50
+10 V
+
A IN
53
A IN
54
-
COM 4-20 mA
55
A OUT
42
COM
39
U - I
A 54
Tabla 4.1 Transductor analógico de realimentación de corriente
MG16G205
Guía de diseño
Parámetros
Función Ajuste
Parámetro 6-22 4 mA*
Terminal 54
escala baja mA
Parámetro 6-23 20 mA*
Terminal 54
escala alta mA
Parámetro 6-24 0*
Term. 54 valor
bajo ref./realim
Parámetro 6-25 50*
Term. 54 valor
alto ref./realim
* = Valor por defecto
Notas/comentarios:
D IN 37 es una opción.
Danfoss A/S © 08/2015 Reservados todos los derechos.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
0 - 10V
COM
39
U - I
A54
Tabla 4.2 Transductor analógico de realimentación de tensión
(3 cables)
Parámetros
Función Ajuste
Parámetro 6-20 0,07 V*
Terminal 54
escala baja V
Parámetro 6-21 10 V*
Terminal 54
escala alta V
Parámetro 6-24 0*
Term. 54 valor
bajo ref./realim
Parámetro 6-25 50*
Term. 54 valor
alto ref./realim
* = Valor por defecto
Notas/comentarios:
D IN 37 es una opción.
