Integración del sistema
3.8.9 Soporte de montaje para tamaños de
protección A5, B1, B2, C1 y C2
3 3

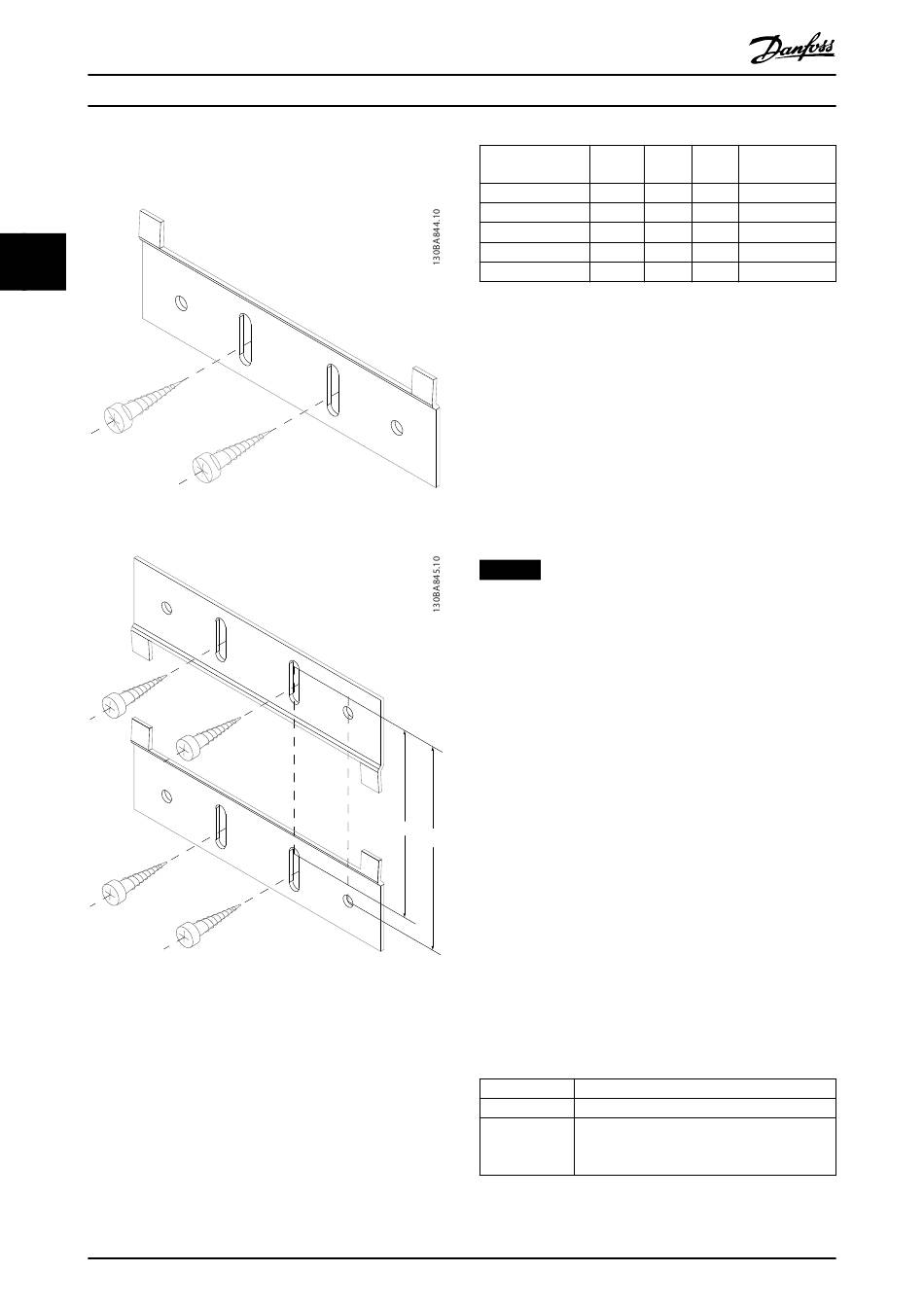

Ilustración 3.39 Soporte inferior
Ilustración 3.40 Soporte superior
Consulte las dimensiones en la Tabla 3.21.
74
®
VLT Refrigeration Drive FC 103
A
B
Danfoss A/S © 08/2015 Reservados todos los derechos.
Tamaño de la IP A [mm] B [mm]
protección
A5 55/66
B1 21/55/66
B2 21/55/66
B3 21/55/66
B4 21/55/66
Tabla 3.21 Detalles de los soportes de montaje

3.9 Interfaz serie RS485

3.9.1 Descripción general
RS485 es una interfaz de bus de dos cables compatible
con la topología de red multipunto. Los nodos se puede
conectar como bus, o mediante cables de derivación desde
una línea de tronco común. Se pueden conectar un total
de 32 nodos a un único segmento de red.
Los repetidores dividen los segmentos de la red, consulte
la Ilustración 3.41.
AVISO!
Cada repetidor funciona como un nodo dentro del
segmento en el que está instalado. Cada nodo conectado
en una red determinada debe tener una dirección de
nodo única en todos los segmentos.
Termine cada segmento en ambos extremos, utilizando
bien el interruptor de terminación (S801) del convertidor
de frecuencia, o bien una red predispuesta de resistencias
de terminación. Utilice siempre cable de par trenzado y
apantallado (STP) para cablear el bus y siga unas buenas
prácticas de instalación.
Es importante disponer de una conexión a tierra de baja
impedancia para el apantallamiento de cada nodo, incluso
a frecuencias altas. De este modo, conecte una gran
superficie del apantallamiento a la toma de tierra, por
ejemplo, mediante una abrazadera o un prensacables
conductor. Puede ser necesario utilizar cables ecualizadores
de potencial para mantener el mismo potencial de masa
en toda la red, especialmente en instalaciones que
incluyan cables largos.
Para evitar diferencias de impedancia, utilice siempre el
mismo tipo de cable en toda la red. Cuando conecte un
motor al convertidor de frecuencia, utilice siempre cable
de motor apantallado.
Cable Par trenzado apantallado (STP)
Impedancia [Ω] 120
Máximo 1200 (incluidos los ramales
Longitud del
conectables)
cable [m]
Máximo 500 entre estaciones.
Tabla 3.22 Especificaciones del cable
Número de
pedido
480 495 130B1080
535 550 130B1081
705 720 130B1082
730 745 130B1083
820 835 130B1084
MG16G205
