Apéndice: selección de dibu...

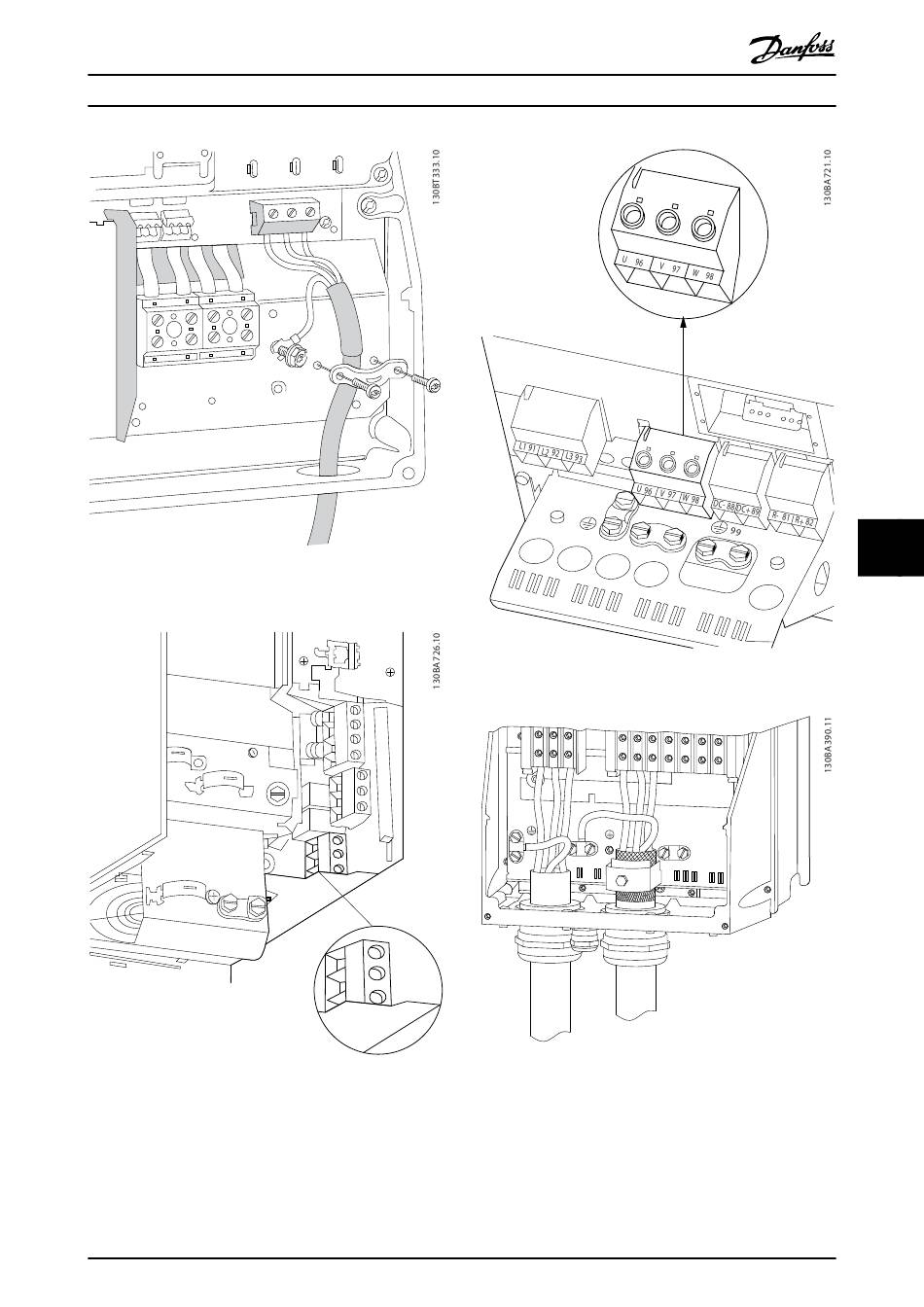

Ilustración 8.13 Conexión del motor para tamaños de
protección B1 y B2
Ilustración 8.14 Conexión del motor para protecciones B3
MG16G205
Guía de diseño
Ilustración 8.15 Conexión del motor para protecciones B4
Ilustración 8.16 Protecciones de tipo C1 y C2 para la conexión
del motor (IP21 / NEMA Tipo 1 e IP55/66 / NEMA Tipo 12)
