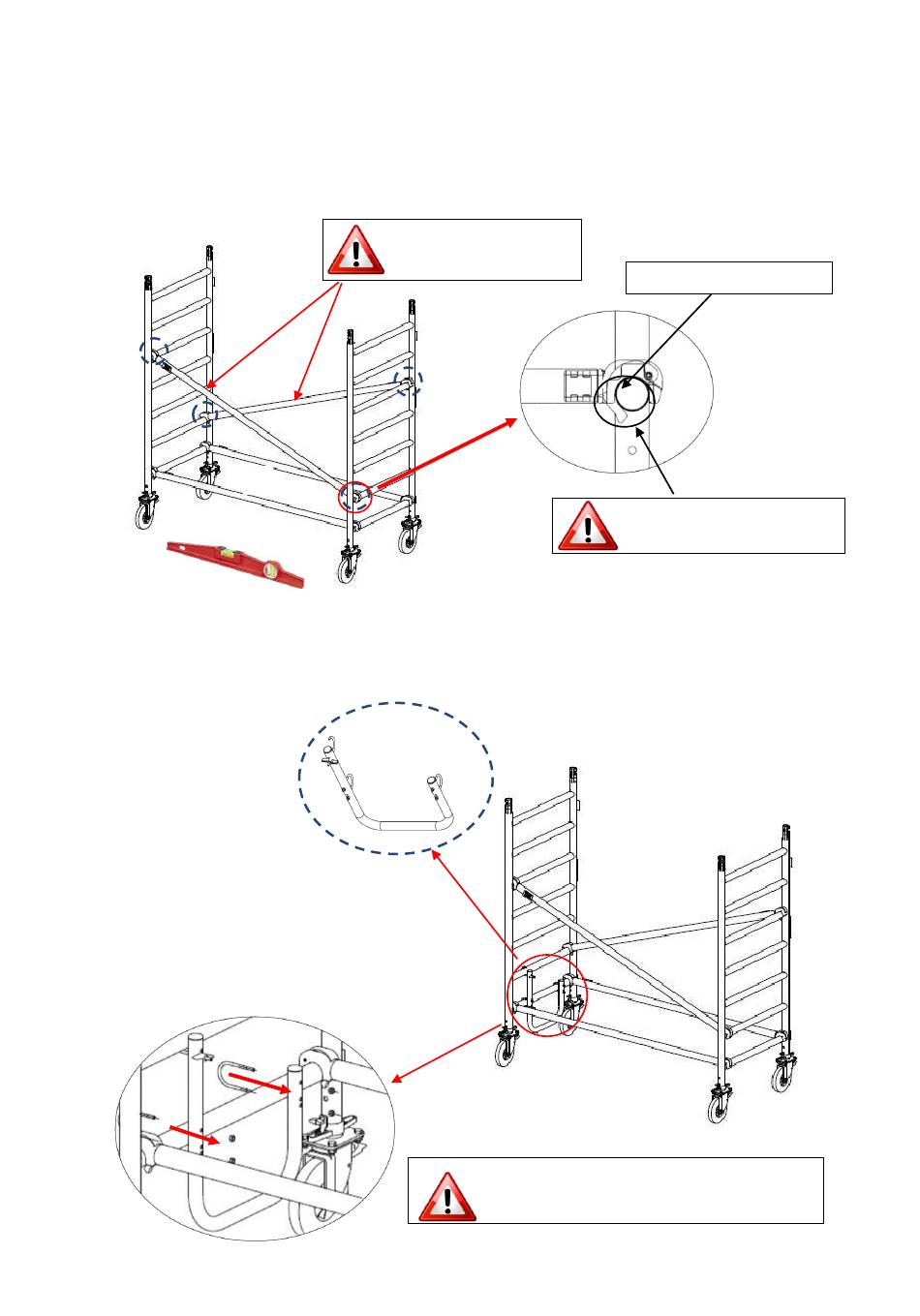

2-1-3. Montage des diagonales

• Les 2 diagonales de base se prennent sur les échelons n°2 et 5 en suivant les étapes 1.1 à 1.4.
• Vérifier ensuite le niveau de la base à l'aide d'un niveau à bulle en 3 phases (A, B et C), régler si
nécessaire avec le réglage de la roue.
• Le réglage de la roue se fait grâce à l'écrou, déverrouiller la vis papillon et tourner dans le sens
inverse des aiguilles d'une montre pour monter la structure.
• Vérifier la verticalité de l'échafaudage : <1%
1.4
2-1-4. Montage du berceau d'accès
• Le berceau d'accès se monte sur l'échelon n°1 et 2.
106-A000035565 - ind.D - 11/2021
2 x Diagonales de base
1.1
C
1.3
A
B
1.2
Fixer sur les échelons n°1 et n°2
grâce aux 4 écrous M8 + 1 écrou papillon
Couleur Verrou : BLEU
Vérifier le bon verrouillage
17
