Instalación del piñón del mando
1. Instale el nuevo piñón del mando (D), la arandela plana
(C) y la tuerca ranurada (B) en el eje del motor.
2. Ajuste la tuerca hasta 40 ft lb (54 N m). Ajuste hasta
la siguiente ranura, en caso de ser necesario, para
instalar la clavija pasadora (A).
3. Instale la cadena (A) en el piñón del mando (B).

Ajuste de la cadena del mando

1. Asegúrese de que los seis tornillos (B) que aseguran el
montaje del motor a la caja de la cadena estén flojos.
2. Deslice el motor y el montaje del motor hacia arriba
hasta que la cadena (A) esté tensa, y ajuste los
tornillos (tuercas en la parte trasera).
3. Debe haber una holgura de 1/8 pulgadas (3 mm) en la
cadena. Ajuste de ser necesario.
4. Ajuste los tornillos (B) hasta 54 ft lb (73 N m).
147830
MANTENIMIENTO Y SERVICIO

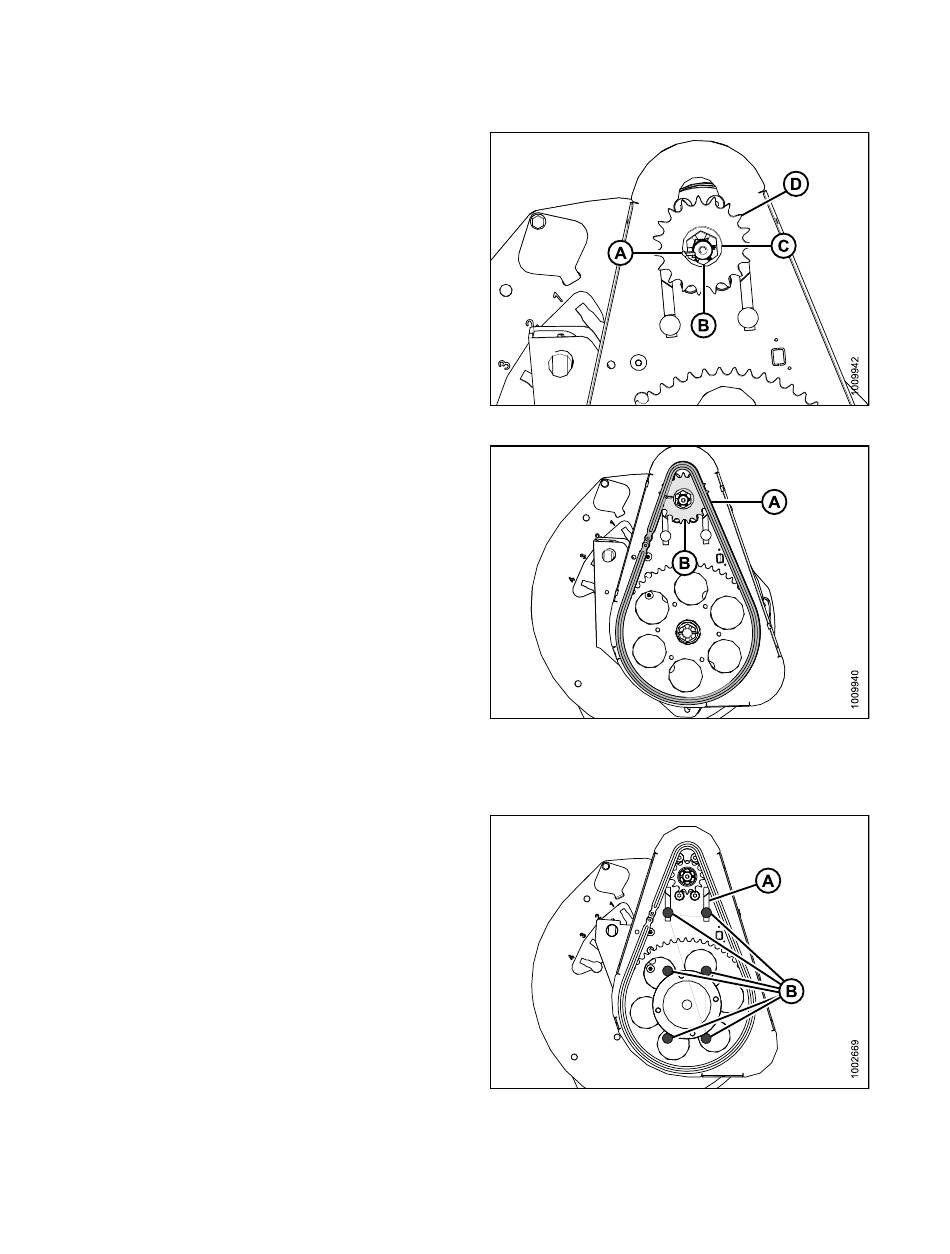

Figura 5.266: Piñón del mando del molinete
Figura 5.267: Mando del molinete
Figura 5.268: Mando del molinete
